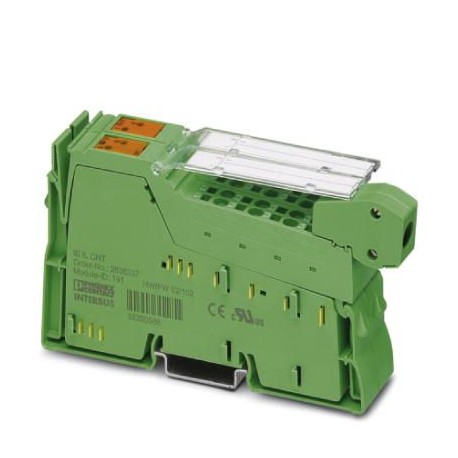

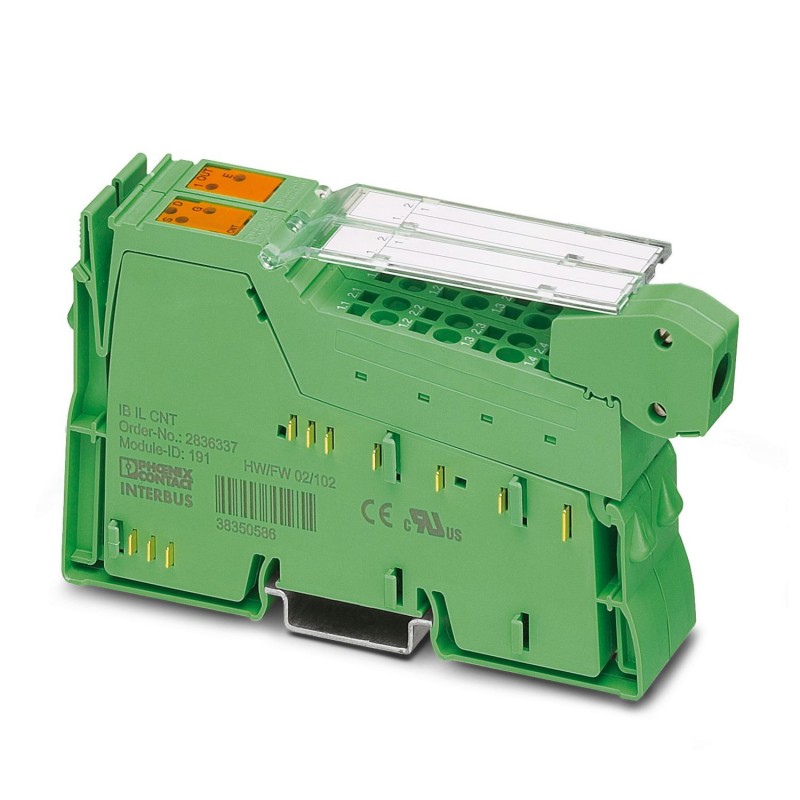

IB IL CNT-XC-PAC 2702134 PHOENIX CONTACT Inline, Borna de función, Entrada de contador para señales de 24 V:..
IB IL CNT-XC-PAC
2702134
PHOENIX_CONTACT
Inline, Borna de función, Entrada de contador para señales de 24 V: 1, Entrada de mando para señales de 24 V: 1, Salida de conmutación: 1, 24 V DC, 0,5 A, Variante Extreme Conditions, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación
Controladores industriales (PLC) > Módulo de función/tecnología de periférico descentralizado de bus de campo
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Dimensiones
| Esquema de dimensiones |  |
| Anchura | 24,4 mm |
| Altura | 135 mm |
| Profundidad | 71,5 mm |
Notas
| Nota sobre el uso | |
| Nota sobre la aplicación | Solo para el uso industrial |
Interfaces
| Bus local Inline | |
| Número de interfaces | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Propiedades de sistema
| Módulo | |
| Código de ID (dec.) | 191 |
| Código de ID (hex.) | BF |
| Código de longitud (hex.) | 02 |
| Código de longitud (dec.) | 02 |
| Canal de datos de proceso | 32 Bit |
| Área de direcciones de entrada | 4 Byte |
| Espacio de direcciones de salida | 4 Byte |
| Longitud de registro | 4 Byte |
| Demanda de datos de parámetros | 1 Byte |
| Necesidad de datos de configuración | 5 Byte |
Datos de entrada
| Contador: | |
| Denominación Entrada | Entrada de contador para señales de 24 V |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 2, 3 conductores |
| Número de entradas | 1 (solo puede utilizarse una entrada de contador, ya sea para señales de 24 V o para 5 V) |
| Modo operativo | Contaje de eventos, medición de frecuencia/tiempo |
| Tensión de entrada | 24 V DC (Tensión nominal) |
| 30 V DC (máximo) | |
| Margen de tensión de entrada Señal "0" | 0 V DC ... 5 V DC |
| Margen de tensión de entrada Señal "1" | 15 V DC ... 30 V DC |
| Frecuencia de entrada | máx. 100 kHz |
| Corriente de entrada | típ. 5 mA |
| Resistencia de entrada | aprox. 5,7 kΩ |
| Contador: | |
| Denominación Entrada | Entrada de contador para señales de 5 V |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 2 cables (apantallados), alimentación externa de 5 V |
| Número de entradas | 1 (solo puede utilizarse una entrada de contador, ya sea para señales de 24 V o para 5 V) |
| Modo operativo | Contaje de eventos, medición de frecuencia/tiempo |
| Tensión de entrada | 5 V DC (Tensión nominal) |
| 8 V DC (máximo) | |
| Margen de tensión de entrada Señal "0" | 0 V ... 1,5 V |
| Margen de tensión de entrada Señal "1" | 3,5 V ... 8 V |
| Frecuencia de entrada | máx. 100 kHz |
| Corriente de entrada | típ. 5 mA |
| Resistencia de entrada | aprox. 1,7 kΩ |
Datos de salida
| Digital: | |
| Denominación Salida | Salida de conmutación |
| Tipo de conexión | Conexión por resorte |
| Tecnología de conexión | 2 conductores |
| Número de salidas | 1 |
| Circuito de protección | Protección contra cortocircuito; sí, resistente a cortocircuitos (reconexión automática) |
| Protección contra sobrecarga | |
| Tensión de salida | 24 V DC (Tensión nominal) |
| Corriente de salida | máx. 0,5 A (Corriente nominal) |
| Carga nominal inductiva | máx. 12 VA (1,2 H, 48 Ω) |
| Carga nominal de lámparas | máx. 12 W |
| Carga nominal resistiva | máx. 12 W (48 Ω) |
| Resistencia a la tensión de retorno, contra impulsos cortos | resistente a tensión inversa |
| Comportamiento en caso de sobrecarga óhmica | Reinicio automático tras eliminar la sobrecarga |
| Comportamiento en caso de sobrecarga inductiva | La salida puede quedar destruida |
| Comportamiento en caso de sobrecarga de lámparas | Reinicio automático tras eliminar la sobrecarga |
| Desconexión sobrecorriente | min. 0,7 A |
Propiedades del artículo
| Tipo de producto | Componente de E/S |
| Familia de productos | Inline |
| Construcción | modular |
| Contenido de suministro | incluidos conectores Inline y campos de rotulación |
| Modo operativo | Servicio de datos de proceso con dos palabras |
| Características especiales | Variante Extreme Conditions |
| Mensajes de diagnóstico | Cortocircuito de la alimentación de sensores |
| Sobrecarga de la alimentación de sensores | |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 01 |
Propiedades eléctricas
| Potenciales: Suministro de la lógica (UL) | |
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 50 mA |
| típ. 40 mA | |
| Consumo de potencia | máx. 0,375 W (a UL) |
| Potenciales: Alimentación del circuito de segmento (US) | |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 1 A |
| min. 0 A (sin periferia conectada) | |
| Alimentación: | |
| Denominación | Alimentación de sensores |
| Tensión de alimentación | 24 V DC (se genera a partir de la alimentación de segmento US) |
| Separación galvánica/aislamiento de los márgenes de tensión | |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia) | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / tierra funcional | 500 V AC, 50 Hz, 1 min. |
| Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional | 500 V AC, 50 Hz, 1 min. |
Datos de conexión
| Tecnología de conexión | |
| Denominación Conexión | Conectores Inline |
| Conexión de conductores | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
| Conectores Inline | |
| Tipo de conexión | Conexión por resorte |
| Sección de conductor rígido | 0,08 mm² ... 1,5 mm² |
| Sección de conductor flexible | 0,08 mm² ... 1,5 mm² |
| Sección de conductor AWG | 28 ... 16 |
| Longitud a desaislar | 8 mm |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -25 °C ... 55 °C (Estándar) |
| -40 °C ... 70 °C (Ampliado, véase el capítulo "Prueba satisfactoria: uso en condiciones ambientales extremas" de la hoja de características.) | |
| Índice de protección | IP20 |
| Presión de aire (servicio) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 95 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 95 % (sin condensación) |
Normas y especificaciones
| Clase de protección | III (IEC 61140, EN 61140, VDE 0140-1) |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Característica | Valor |
|---|---|
| Número de funciones (EF003244) | 1 |
| Número de interfaces HW Ethernet industrial (EF003020) | 0 |
| Número de interfaces PROFINET (EF006932) | 0 |
| Número de interfaces HW RS232 (EF003021) | 0 |
| Número de interfaces HW RS422 (EF003022) | 0 |
| Número de interfaces HW RS485 (EF003023) | 0 |
| Número de interfaces HW en serie TTY (EF003024) | 0 |
| Número de interfaces HW en paralelo (EF003026) | 0 |
| Número de interfaces HW sin cables (EF006933) | 0 |
| Número de interfaces HW USB (EF003025) | 0 |
| Número de interfaces HW Otras (EF003027) | 0 |
| Con interfaz óptica (EF003028) | No |
| Soporta el protocolo EtherCAT (EF017564) | No |
| Soporta el protocolo TCP/IP (EF003050) | No |
| Soporta el protocolo PROFIBUS (EF003052) | Sí |
| Soporta el protocolo CAN (EF003053) | No |
| Soporta el protocolo INTERBUS (EF003054) | No |
| Soporta el protocolo ASI (EF003051) | No |
| Soporta protocolo KNX (EF003055) | No |
| Soporta el protocolo Modbus (EF003057) | No |
| Soporta el protocolo de autopista de datos (EF003058) | No |
| Soporta el protocolo DeviceNet (EF003059) | No |
| Soporta el protocolo SUCONET (EF003060) | No |
| Soporta el protocolo LON (EF003017) | No |
| Soporta el protocolo PROFINET IO (EF007525) | No |
| Soporta el protocolo PROFINET CBA (EF007524) | No |
| Soporta el protocolo SERCOS (EF006657) | No |
| Soporta el protocolo Foundation Fieldbus (EF007522) | No |
| Soporta el protocolo Ethernet/IP (EF007521) | No |
| Soporta el protocolo AS-Interface Safety at Work (EF007519) | No |
| Soporta el protocolo DeviceNet Safety (EF007520) | No |
| Soporta el protocolo de seguridad INTERBUS (EF006662) | No |
| Soporta el protocolo PROFIsafe (EF007526) | No |
| Soporta el protocolo SafetyBUS p (EF007527) | No |
| Soporta el protocolo para otros sistemas bus (EF003062) | No |
| Maestro de enlace E/S (EF007298) | No |
| Componente del sistema (EF004118) | Sí |
| Bloqueo de funciones del bloque de reinicio (EF007212) | No |
| Bloqueo de funciones de reinicio automático (EF007208) | No |
| Bloque de función de control de contactor (EF007467) | No |
| Bloqueo de funciones de parada de emergencia (EF007211) | No |
| Bloqueo de funciones de dispositivos de protección sin contacto (EF007209) | No |
| Bloqueo de función de pulsador de confirmación (EF007214) | No |
| Bloqueo de función de conmutación de doble mano (EF007215) | No |
| Bloqueo de funciones de selección del modo de funcionamiento (EF007210) | No |
| Bloqueo de funciones de control de acceso (EF007213) | No |
| Grado de protección (IP) (EF005474) | IP20 |
| Conexión de bus de campo posible a través de un acoplador de bus separado (EF004002) | Sí |
| Medición de frecuencia (EF000599) | Sí |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared/directo posible (EF007020) | No |
| Instalación frontal posible (EF007016) | No |
| Montaje en rack posible (EF007018) | No |
| Apto para funciones de seguridad (EF001597) | No |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Equipos asociados (Ex ia) (EF004141) | No |
| Equipos asociados (Ex ib) (EF004142) | No |
| Categoría de protección contra explosiones para gas (EF003997) | Ninguno |
| Categoría de protección contra explosiones para polvo (EF003998) | Ninguno |
