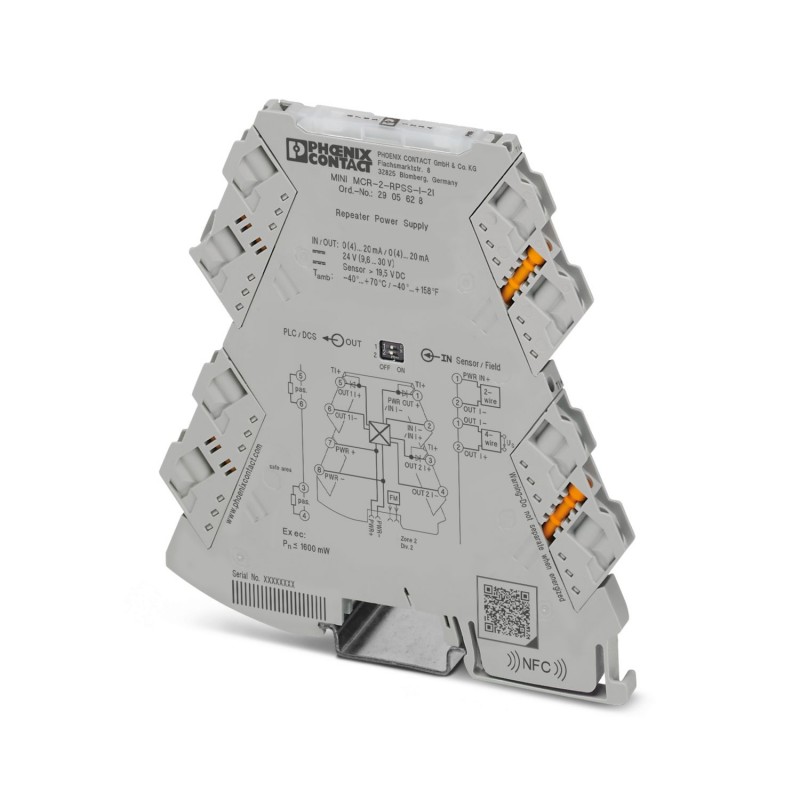

MINI MCR-2-RPSS-I-2I 2905628 PHOENIX CONTACT Ripetitore di alimentazione
MINI MCR-2-RPSS-I-2I
2905628
PHOENIX_CONTACT
Ripetitore di alimentazione
Duplicatore di potenza a 4 vie con tecnologia di connessione a innesto. Trasparenza HART, segnale di ingresso 0(4) mA ... Segnali di uscita 20 mA, 0(4) mA ... 20 mA. Il dispositivo può essere utilizzato sia in modalità di funzionamento del segnale che di mirroring della potenza. Tecnologia di collegamento a vite.
Duplicatore di alimentazione a 4 vie con tecnologia di connessione plug-in. HART-trasparente, 0(4) mA ... 20 mA segnale di ingresso, 0(4) mA ... Output di 20 mA. Il dispositivo può essere utilizzato sia in modalità segnale che in modalità doppia alimentazione. Tecnologia di collegamento a vite.
sensori > amplificatore di isolamento
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento cinque mila sei cento venti otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4046356999571 |
| Peso per Pezzo (escluso imballaggio) | 130.800 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento trenta sette mila novanta |
| Paese di origine | DE (Germania) |
Nota
| L'utilizzo di restrizione | EMC: prodotto di classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
I dati di Input
| Descrizione dell'ingresso | Ingresso in corrente (circuito del sensore) |
|---|---|
| Numero di ingressi | Uno |
| Segnale di ingresso corrente | 4 ... 20 mA (ripetitore di alimentazione e isolatore di funzionamento) |
| 0 ... 20 mA (isolatore di funzionamento) | |
| Resistenza di ingresso corrente di ingresso | 90 Ω (+1,6 V) |
| Trasmettitore tensione di alimentazione | > 19.5 V |
Dati di Output
| Il nome di Output | Corrente di uscita |
|---|---|
| Numero di risultati | Due |
| Segnale di uscita di corrente | 4 ... 20 mA (ripetitore di alimentazione e isolatore di funzionamento) |
| 0 ... 20 mA (isolatore di funzionamento) | |
| Max. corrente di uscita | 25 mA |
| Carico/carico di uscita uscita di corrente | ≤ 500 w (per canale) |
| Ripple | < 20 mVPP(a 500 Ω) |
| Trasmissione Comportamento | 1:1 di segnale in ingresso |
Alimentazione
| Tensione di alimentazione nominale | 24 V DC |
|---|---|
| Gamma di tensione di rifornimento | 9.6 V DC ... 30 V DC (guida DIN connettore per il bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, N. Ordine 2869728) può essere utilizzato per superare la tensione di alimentazione. Può essere agganciato a scatto su una guida DIN da 35 mm secondo EN 60715)) |
| Consumo di corrente tipico | 40 mA (con 24 V DC e isolatore di funzionamento) |
| 65 mA (con 24 V DC e nel ripetitore di alimentazione di funzionamento) | |
| 75 mA (a 12 V DC e isolatore di funzionamento) | |
| 130 mA (a 12 V DC e nel ripetitore di alimentazione di funzionamento) | |
| Consumo di energia | 1,6 W (IFUORI= 20 mA, 500 Ω carico) |
Connessione dati
| Metodo di connessione | Collegamento a vite |
|---|---|
| Conduttore/punto terminale, solido, con puntale, min. | 0,2 mm2 |
| Conduttore/punto terminale, solido, con puntale, max. | 1,5 mm2 |
| Conduttore/punto terminale, solido, senza puntale, min. | 0,2 mm2 |
| Conduttore/punto terminale, solido, senza puntale, max. | 2,5 mm2 |
| Sezione conduttore flessibile min. | 0,2 mm2 |
| Sezione conduttore flessibile max. | 1,5 mm2 |
| Min. AWG sezione conduttore flessibile | Venti quattro |
| Max. AWG sezione conduttore flessibile | Dodici |
| Lunghezza di spelatura | 10 mm |
| La filettatura della vite | M3 |
Generale
| No. di canali | Due |
|---|---|
| Massimo errore di trasmissione | 0.05 % (del valore finale) |
| Massimo coefficiente di temperatura | 0.0075 %/K |
| Frequenza limite (-3 dB) | > 1 kHz (tip.) |
| Passaggio di risposta (10-90%) | < 400 µs (tip.) |
| Isolamento elettrico | Isolamento rinforzato in conformità con IEC 61010-1 |
| Categoria di sovratensione | II |
| Grado di inquinamento | Due |
| Tensione nominale di isolamento | 300 V |
| Tensione di prova ingresso/uscita/alimentazione | 3 kV (50 Hz, 1 min.) |
| Compatibilità elettromagnetica | La conformità con la direttiva EMC |
| Emissione di rumore | EN 61000-6-4 |
| Immunità al rumore | EN 61000-6-2 Quando viene esposto a interferenze, ci possono essere minime deviazioni. |
| Colore | grigio |
| Materiale custodia | PBT |
| Posizione di montaggio | qualsiasi |
| Istruzioni di montaggio | Il connettore a T può essere utilizzato per superare la tensione di alimentazione. Può essere agganciato a scatto su una guida DIN da 35 mm secondo EN 60715. |
| Conformità | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Elencati |
| Classe I, Div. 2, Gruppi A, B, C, D T5 | |
| Classe I, Zona 2, Gruppo IIC T5 | |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 2 |
EMC data
| Denominazione | Elettromagnetici RF campo |
|---|---|
| Norme/regolamenti | EN 61000-4-3 |
| Denominazione | Transitori veloci (burst) |
| Norme/regolamenti | EN 61000-4-4 |
| Denominazione | Condotto interferenze |
| Norme/regolamenti | EN 61000-4-6 |
Norme e Regolamenti
| Compatibilità elettromagnetica | La conformità con la direttiva EMC |
|---|---|
| Emissione di rumore | EN 61000-6-4 |
| Norme/regolamenti | EN 61000-4-2 |
| Denominazione | Elettromagnetici RF campo |
| Norme/regolamenti | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Denominazione | Condotto interferenze |
| Norme/regolamenti | EN 61000-4-6 |
| Isolamento elettrico | Isolamento rinforzato in conformità con IEC 61010-1 |
| Conformità | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Canada | UL 508 Elencati |
| Classe I, Div. 2, Gruppi A, B, C, D T5 | |
| Classe I, Zona 2, Gruppo IIC T5 | |
| DNV GL-Temperatura | B |
| DNV GL-Umidità | B |
| DNV GL-Vibrazione | Un |
| DNV GL-EMC | Un |
| DNV GL-la Custodia | Di protezione richiesto secondo le Regole devono essere fornite al momento dell'installazione a bordo |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protezione al fuoco per i veicoli ferroviari (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
|---|---|
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento dieci mila cento ventieCl@ss 4.1Venti sette millioni due cento dieci mila cento ventieCl@ss 5.0Venti sette millioni due cento dieci mila cento ventieCl@ss 5.1Venti sette millioni due cento dieci mila centoeCl@ss 6.0Venti sette millioni due cento dieci mila centoeCl@ss 7.0Venti sette millioni due cento dieci mila cento ventieCl@ss 8.0Venti sette millioni due cento dieci mila cento ventieCl@ss 9.0Venti sette millioni due cento dieci mila cento venti
| Caratteristica | Valore |
|---|---|
| tipo di alimentazione elettrica (EF001469) | altro |
| tensione di alimentazione nominale DC (EF007078) | 9.6 V |
| numero di zone d'ingresso -60 mV ... +60 mV (EF006927) | 0 |
| numero di zone d'ingresso -100 mV ... +100 mV (EF006912) | 0 |
| numero di zone d'ingresso -300 mV ... +300 mV (EF006920) | 0 |
| numero di zone d'ingresso -500 mV ... +500 mV (EF006926) | 0 |
| numero di zone d'ingresso -1 V ... +1 V (EF006906) | 0 |
| numero di zone d'ingresso -2 V ... +2 V (EF006913) | 0 |
| numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) | 0 |
| numero di zone d'ingresso -5 V ... +5 V (EF006923) | 0 |
| numero di zone d'ingresso -10 V ... +10 V (EF006909) | 0 |
| numero di zone d'ingresso -20 V ... +20 V (EF006917) | 0 |
| numero di zone d'ingresso 0 mV ... 60 mV (EF006905) | 0 |
| numero di zone d'ingresso 0 mV ... 100 mV (EF006893) | 0 |
| numero di zone d'ingresso 0 mV ... 200 mV (EF006898) | 0 |
| numero di zone d'ingresso 0 mV ... 300 mV (EF006901) | 0 |
| numero di zone d'ingresso 0 mV ... 500 mV (EF006904) | 0 |
| numero di zone d'ingresso 0 V ... 1 V (EF006890) | 0 |
| numero di zone d'ingresso 0 V ... 2 V (EF006894) | 0 |
| numero di zone d'ingresso 0 V ... 2.5 V (EF006895) | 0 |
| numero di zone d'ingresso 0 V ... 5 V (EF006903) | 0 |
| numero di zone d'ingresso 0 V ... 10 V (EF006892) | 0 |
| numero di zone d'ingresso 0 V ... 20 V (EF006897) | 0 |
| numero di zone d'ingresso 0 V ... 24 V (EF006899) | 0 |
| numero di zone d'ingresso 0 V ... 30 V (EF006900) | 0 |
| numero di zone d'ingresso 1 V ... 5 V (EF006907) | 0 |
| numero di zone d'ingresso 2 V ... 10 V (EF006914) | 0 |
| numero di zone d'ingresso +5 V ... -5 V (EF006889) | 0 |
| numero di zone d'ingresso +10 V ... -10 V (EF006888) | 0 |
| numero di zone d'ingresso 5 V ... 0 V (EF006924) | 0 |
| numero di zone d'ingresso 5 V ... 1 V (EF006925) | 0 |
| numero di zone d'ingresso 10 V ... 0 V (EF006910) | 0 |
| numero di zone d'ingresso 10 V ... 2 V (EF006911) | 0 |
| numero di zone d'ingresso 0 mA ... 5 mA (EF006902) | 0 |
| numero di zone d'ingresso 0 mA ... 10 mA (EF006891) | 0 |
| numero di zone d'ingresso 0 mA ... 20 mA (EF006896) | 1 |
| numero di zone d'ingresso 4 mA ... 20 mA (EF006921) | 1 |
| numero di zone d'ingresso -5 mA ... +5 mA (EF006922) | 0 |
| numero di zone d'ingresso -10 mA ... +10 mA (EF006908) | 0 |
| numero di zone d'ingresso -20 mA ... +20 mA (EF006916) | 0 |
| numero di zone d'ingresso 20 mA ... 0 mA (EF006918) | 0 |
| numero di zone d'ingresso 20 mA ... 4 mA (EF006919) | 0 |
| numero di zone d'uscita -60 mV ... +60 mV (EF006880) | 0 |
| numero di zone d'uscita -100 mV ... +100 mV (EF006865) | 0 |
| numero di zone d'uscita -300 mV ... +300 mV (EF006873) | 0 |
| numero di zone d'uscita -500 mV ... +500 mV (EF006879) | 0 |
| numero di zone d'uscita -1 V ... +1 V (EF006859) | 0 |
| numero di zone d'uscita -2 V ... +2 V (EF006866) | 0 |
| numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) | 0 |
| numero di zone d'uscita -5 V ... +5 V (EF006876) | 0 |
| numero di zone d'uscita -10 V ... +10 V (EF006862) | 0 |
| numero di zone d'uscita -20 V ... +20 V (EF006870) | 0 |
| numero di zone d'uscita 0 mV ... 60 mV (EF006858) | 0 |
| numero di zone d'uscita 0 mV ... 100 mV (EF006846) | 0 |
| numero di zone d'uscita 0 mV ... 200 mV (EF006851) | 0 |
| numero di zone d'uscita 0 mV ... 300 mV (EF006854) | 0 |
| numero di zone d'uscita 0 mV ... 500 mV (EF006857) | 0 |
| numero di zone d'uscita 0 V ... 1 V (EF006843) | 0 |
| numero di zone d'uscita 0 V ... 2 V (EF006847) | 0 |
| numero di zone d'uscita 0 V ... 2.5 V (EF006848) | 0 |
| numero di zone d'uscita 0 V ... 5 V (EF006856) | 0 |
| numero di zone d'uscita 0 V ... 10 V (EF006845) | 0 |
| numero di zone d'uscita 0 V ... 20 V (EF006850) | 0 |
| numero di zone d'uscita 0 V ... 24 V (EF006852) | 0 |
| numero di zone d'uscita 0 V ... 30 V (EF006853) | 0 |
| numero di zone d'uscita 1 V ... 5 V (EF006860) | 0 |
| numero di zone d'uscita 2 V ... 10 V (EF006867) | 0 |
| numero di zone d'uscita +5 V ... -5 V (EF006842) | 0 |
| numero di zone d'uscita +10 V ... -10 V (EF006841) | 0 |
| numero di zone d'uscita 5 V ... 0 V (EF006877) | 0 |
| numero di zone d'uscita 5 V ... 1 V (EF006878) | 0 |
| numero di zone d'uscita 10 V ... 0 V (EF006863) | 0 |
| numero di zone d'uscita 10 V ... 2 V (EF006864) | 0 |
| numero di zone d'uscita 0 mA ... 5 mA (EF006855) | 0 |
| numero di zone d'uscita 0 mA ... 10 mA (EF006844) | 0 |
| numero di zone d'uscita 0 mA ... 20 mA (EF006849) | 1 |
| numero di zone d'uscita 4 mA ... 20 mA (EF006874) | 1 |
| numero di zone d'uscita -5 mA ... +5 mA (EF006875) | 0 |
| numero di zone d'uscita -10 mA ... +10 mA (EF006861) | 0 |
| numero di zone d'uscita -20 mA ... +20 mA (EF006869) | 0 |
| numero di zone d'uscita 20 mA ... 0 mA (EF006871) | 0 |
| numero di zone d'uscita 20 mA ... 4 mA (EF006872) | 0 |
| numero di canali (EF000259) | 2 |
| uscita di segnalazione guasti (EF007499) | No |
| a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) | No |
| separazione galvanica tra gli ingressi (EF007224) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| altezza (EF000040) | 109.81 mm |
| larghezza (EF000008) | 6.2 mm |
| profondità (EF000049) | 119.2 mm |
| assorbimento di potenza (EF000346) | 1.6 W |
| carico (EF007096) | 500 Ohm |
| temperatura d'esercizio (EF002393) | -40 °C |
| deriva di temperatura (EF007507) | 0.0075 %/K |
| forma dell'apparecchio (EF007276) | apparecchio da incasso |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| modo di montaggio (EF000003) | fissaggio a scatto guida portante |
| grado di protezione (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
