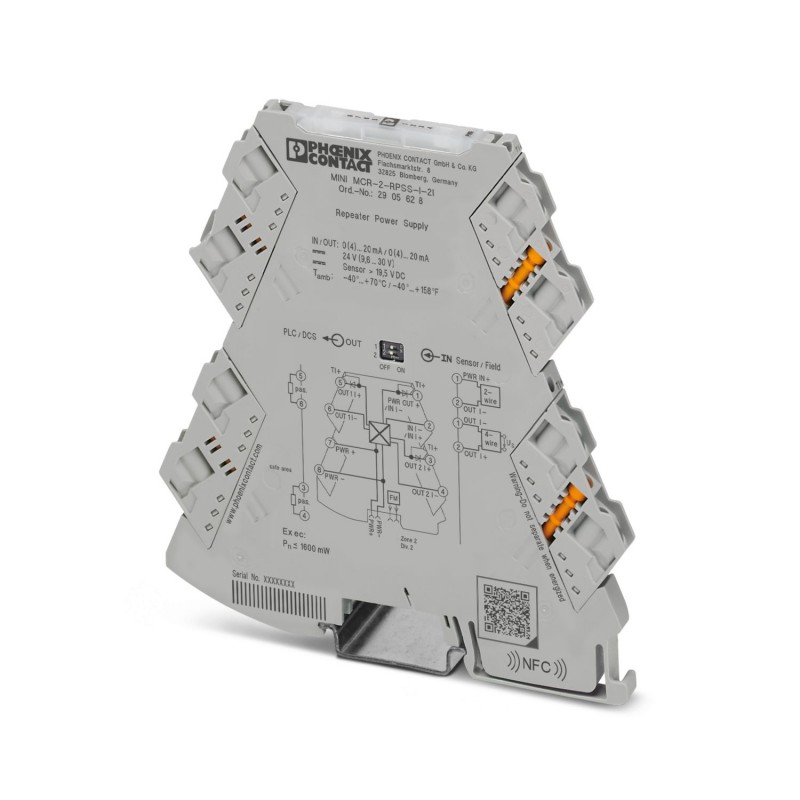

MINI MCR-2-RPSS-I-2I 2905628 PHOENIX CONTACT Repeater power supply
MINI MCR-2-RPSS-I-2I
2905628
PHOENIX_CONTACT
Repeater power supply
4-fach Power Duplikator mit steckbarer Anschlusstechnik. HART-Transparenz, 0(4) mA Eingangssignal ... 20 mA, 0(4) mA Ausgangssignale ... 20 mA. Das Gerät kann sowohl im Signalbetriebs- als auch im Power-Mirroring-Modus verwendet werden. Schraubanschlusstechnik.
4-Wege-Stromversorgungs-Verdoppler mit Steckeranschluss-Technologie. HART-transparent, 0(4) mA ... 20 mA Eingangssignal, 0(4) mA ... 20 mA Ausgangssignale. Das Gerät kann sowohl im Signal- als auch im Stromversorgungsverdoppelungsmodus verwendet werden. Schrauben-Verbindungstechnologie.
Sensoren > Trennverstärker
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert fünf tausend sechs hundert acht und zwanzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4046356999571 |
| Gewicht pro Stück (exklusive Verpackung) | 130.800 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert sieben und dreißig tausend neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Input-Daten
| Beschreibung der Eingabe | Stromaufnahme (sensor-Schaltung) |
|---|---|
| Anzahl der Eingänge | Eins |
| Aktuelle Eingangssignal | 4 mA ... 20 mA (repeater-Netzteil und isolator-Betrieb) |
| 0 mA ... 20 mA (isolator-Betrieb) | |
| Input resistance current input | 90 Ω (+1,6 V) |
| Transmitter-Versorgungsspannung | > 19.5 V |
Output-Daten
| Ausgabe name | Aktuelle Ausgabe |
|---|---|
| Anzahl der Ausgänge | Zwei |
| Aktuelle Ausgangssignal | 4 mA ... 20 mA (repeater-Netzteil und isolator-Betrieb) |
| 0 mA ... 20 mA (isolator-Betrieb) | |
| Max. Ausgangsstrom | 25 mA |
| Laden/Ausgangslast Stromausgang | ≤ 500 Ω (pro Kanal) |
| Ripple | < 20 mVPP(bei 500 Ω) |
| Die Übertragung Verhalten | 1:1 zum Eingangssignal |
Netzteil
| Nenn-Versorgungsspannung | 24 V DC |
|---|---|
| Versorgungsspannungsbereich | 9,6 V DC ... 30 V DC (DIN-rail bus connector (ME 6,2 TBUS --2 1,5/5- ST-3,81 GN, Bestell-Nr. 2869728) eingesetzt werden können, um die Brücke der Versorgungsspannung. Es können gefangen werden, auf eine 35 mm DIN-schiene nach EN 60715)) |
| Typische Stromaufnahme | 40 mA (bei 24 V DC und im isolator-Betrieb) |
| 65 mA (bei 24 V DC und im repeater Netzteil-Betrieb) | |
| 75 mA (bei 12 V DC und im isolator-Betrieb) | |
| 130 mA (bei 12 V DC und im repeater Netzteil-Betrieb) | |
| Stromverbrauch | 1,6 W (bei IAUS= 20 mA, 500 Ω Last) |
Verbindungsdaten
| Verbindungs-Methode | Verschraubung |
|---|---|
| Einzelne Leiter/terminal-point, solide, mit Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/terminal-point, solide, mit Aderendhülse, max. | 1,5 mm2 |
| Einzelne Leiter/Klemme, fest, ohne Aderendhülse, min. | 0,2 mm2 |
| Einzelne Leiter/Klemme, fest, ohne Aderendhülse, max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 1,5 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Vier und zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Zwölf |
| Abisolierlänge | 10 mm |
| Gewinde | M3 |
Allgemeine
| Nein. Kanäle | Zwei |
|---|---|
| Maximum transmission error | 0.05 % (vom Endwert) |
| Maximale Temperatur-Koeffizient | 0,0075 notiert wird %/K |
| Grenzfrequenz (3 dB) | > 1 kHz (typ.) |
| Sprungantwort (10-90%) | < 400 µs (typ.) |
| Elektrische isolation | Verstärkte Isolierung nach IEC 61010-1 |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Zwei |
| Bemessungsisolationsspannung | 300 V |
| Test-Spannung, Eingang/Ausgang/Versorgung | 3 kV (50 Hz, 1 min.) |
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie |
| Geräuschentwicklung | EN 61000-6-4 |
| Störfestigkeit | EN 61000-6-2, Wenn ausgesetzt zu Störungen, kann es minimale Abweichungen. |
| Farbe | Grau |
| Gehäuse material | PBT |
| Einbaulage | jeder |
| Montage-Anleitung | Der T-Stecker kann verwendet werden, um die Brücke der Versorgungsspannung. Es können gefangen werden, auf eine 35 mm DIN-schiene nach EN 60715. |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Kanada | UL 508 |
| Klasse I, Div. 2, Gruppen A, B, C, D T5 | |
| Klasse I, Zone 2, Gruppe IIC T5 | |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
EMC data
| Bezeichnung | Elektromagnetische RF-Feld |
|---|---|
| Normen/Vorschriften | EN 61000-4-3 |
| Bezeichnung | Schnelle Transienten (burst) |
| Normen/Vorschriften | EN 61000-4-4 |
| Bezeichnung | Durchgeführte Eingriffe |
| Normen/Vorschriften | EN 61000-4-6 |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie |
|---|---|
| Geräuschentwicklung | EN 61000-6-4 |
| Normen/Vorschriften | EN 61000-4-2 |
| Bezeichnung | Elektromagnetische RF-Feld |
| Normen/Vorschriften | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Bezeichnung | Durchgeführte Eingriffe |
| Normen/Vorschriften | EN 61000-4-6 |
| Elektrische isolation | Verstärkte Isolierung nach IEC 61010-1 |
| Konformität | CE-konform |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, USA/Kanada | UL 508 |
| Klasse I, Div. 2, Gruppen A, B, C, D T5 | |
| Klasse I, Zone 2, Gruppe IIC T5 | |
| DNV GL-Temperatur | B |
| DNV GL-Luftfeuchtigkeit | B |
| DNV GL-Vibration | Ein |
| DNV GL-EMV | Ein |
| DNV GL-Gehäuse | Der notwendige Schutz nach den Regeln vorzusehen, nach der installation an Bord |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Brandschutz für Schienenfahrzeuge (DIN EN 45545-2) R24 | HL 1 - HL 2 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzigeCl@ss 4.1Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzigeCl@ss 5.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzigeCl@ss 5.1Sieben und zwanzig Millionen zwei hundert zehn tausend eins hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzigeCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zehn tausend eins hundert zwanzig
| Merkmal | Wert |
|---|---|
| Art der Spannungsversorgung (EF001469) | sonstige |
| Bemessungsversorgungsspannung DC (EF007078) | 9.6 V |
| Anzahl der Eingangsbereiche -60 mV ... +60 mV (EF006927) | 0 |
| Anzahl der Eingangsbereiche -100 mV ... +100 mV (EF006912) | 0 |
| Anzahl der Eingangsbereiche -300 mV ... +300 mV (EF006920) | 0 |
| Anzahl der Eingangsbereiche -500 mV ... +500 mV (EF006926) | 0 |
| Anzahl der Eingangsbereiche -1 V ... +1 V (EF006906) | 0 |
| Anzahl der Eingangsbereiche -2 V ... +2 V (EF006913) | 0 |
| Anzahl der Eingangsbereiche -2,5 V ... +2,5 V (EF006915) | 0 |
| Anzahl der Eingangsbereiche -5 V ... +5 V (EF006923) | 0 |
| Anzahl der Eingangsbereiche -10 V ... +10 V (EF006909) | 0 |
| Anzahl der Eingangsbereiche -20 V ... +20 V (EF006917) | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 60 mV (EF006905) | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 100 mV (EF006893) | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 200 mV (EF006898) | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 300 mV (EF006901) | 0 |
| Anzahl der Eingangsbereiche 0 mV ... 500 mV (EF006904) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 1 V (EF006890) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2 V (EF006894) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 2,5 V (EF006895) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 5 V (EF006903) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 10 V (EF006892) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 20 V (EF006897) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 24 V (EF006899) | 0 |
| Anzahl der Eingangsbereiche 0 V ... 30 V (EF006900) | 0 |
| Anzahl der Eingangsbereiche 1 V ... 5 V (EF006907) | 0 |
| Anzahl der Eingangsbereiche 2 V ... 10 V (EF006914) | 0 |
| Anzahl der Eingangsbereiche +5 V ... -5 V (EF006889) | 0 |
| Anzahl der Eingangsbereiche +10 V ... -10 V (EF006888) | 0 |
| Anzahl der Eingangsbereiche 5 V ... 0 V (EF006924) | 0 |
| Anzahl der Eingangsbereiche 5 V ... 1 V (EF006925) | 0 |
| Anzahl der Eingangsbereiche 10 V ... 0 V (EF006910) | 0 |
| Anzahl der Eingangsbereiche 10 V ... 2 V (EF006911) | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 5 mA (EF006902) | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 10 mA (EF006891) | 0 |
| Anzahl der Eingangsbereiche 0 mA ... 20 mA (EF006896) | 1 |
| Anzahl der Eingangsbereiche 4 mA ... 20 mA (EF006921) | 1 |
| Anzahl der Eingangsbereiche -5 mA ... +5 mA (EF006922) | 0 |
| Anzahl der Eingangsbereiche -10 mA ... +10 mA (EF006908) | 0 |
| Anzahl der Eingangsbereiche -20 mA ... +20 mA (EF006916) | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 0 mA (EF006918) | 0 |
| Anzahl der Eingangsbereiche 20 mA ... 4 mA (EF006919) | 0 |
| Anzahl der Ausgangsbereiche -60 mV ... +60 mV (EF006880) | 0 |
| Anzahl der Ausgangsbereiche -100 mV ... +100 mV (EF006865) | 0 |
| Anzahl der Ausgangsbereiche -300 mV ... +300 mV (EF006873) | 0 |
| Anzahl der Ausgangsbereiche -500 mV ... +500 mV (EF006879) | 0 |
| Anzahl der Ausgangsbereiche -1 V ... +1 V (EF006859) | 0 |
| Anzahl der Ausgangsbereiche -2 V ... +2 V (EF006866) | 0 |
| Anzahl der Ausgangsbereiche -2,5 V ... +2,5 V (EF006868) | 0 |
| Anzahl der Ausgangsbereiche -5 V ... +5 V (EF006876) | 0 |
| Anzahl der Ausgangsbereiche -10 V ... +10 V (EF006862) | 0 |
| Anzahl der Ausgangsbereiche -20 V ... +20 V (EF006870) | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 60 mV (EF006858) | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 100 mV (EF006846) | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 200 mV (EF006851) | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 300 mV (EF006854) | 0 |
| Anzahl der Ausgangsbereiche 0 mV ... 500 mV (EF006857) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 1 V (EF006843) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2 V (EF006847) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 2,5 V (EF006848) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 5 V (EF006856) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 10 V (EF006845) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 20 V (EF006850) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 24 V (EF006852) | 0 |
| Anzahl der Ausgangsbereiche 0 V ... 30 V (EF006853) | 0 |
| Anzahl der Ausgangsbereiche 1 V ... 5 V (EF006860) | 0 |
| Anzahl der Ausgangsbereiche 2 V ... 10 V (EF006867) | 0 |
| Anzahl der Ausgangsbereiche +5 V ... -5 V (EF006842) | 0 |
| Anzahl der Ausgangsbereiche +10 V ... -10 V (EF006841) | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 0 V (EF006877) | 0 |
| Anzahl der Ausgangsbereiche 5 V ... 1 V (EF006878) | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 0 V (EF006863) | 0 |
| Anzahl der Ausgangsbereiche 10 V ... 2 V (EF006864) | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 5 mA (EF006855) | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 10 mA (EF006844) | 0 |
| Anzahl der Ausgangsbereiche 0 mA ... 20 mA (EF006849) | 1 |
| Anzahl der Ausgangsbereiche 4 mA ... 20 mA (EF006874) | 1 |
| Anzahl der Ausgangsbereiche -5 mA ... +5 mA (EF006875) | 0 |
| Anzahl der Ausgangsbereiche -10 mA ... +10 mA (EF006861) | 0 |
| Anzahl der Ausgangsbereiche -20 mA ... +20 mA (EF006869) | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 0 mA (EF006871) | 0 |
| Anzahl der Ausgangsbereiche 20 mA ... 4 mA (EF006872) | 0 |
| Anzahl der Kanäle (EF000259) | 2 |
| Störmeldeausgang (EF007499) | Nein |
| Eigensicher nach EN 60947-5-6 NAMUR (EF007112) | Nein |
| Galvanische Trennung zwischen den Eingängen (EF007224) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Höhe (EF000040) | 109.81 mm |
| Breite (EF000008) | 6.2 mm |
| Tiefe (EF000049) | 119.2 mm |
| Leistungsaufnahme (EF000346) | 1.6 W |
| Bürde (EF007096) | 500 Ohm |
| Betriebstemperatur (EF002393) | -40 °C |
| Temperaturdrift (EF007507) | 0.0075 %/K |
| Gerätebauform (EF007276) | Einbaugerät |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Montageart (EF000003) | Schnappbefestigung Tragschiene |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 28 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
