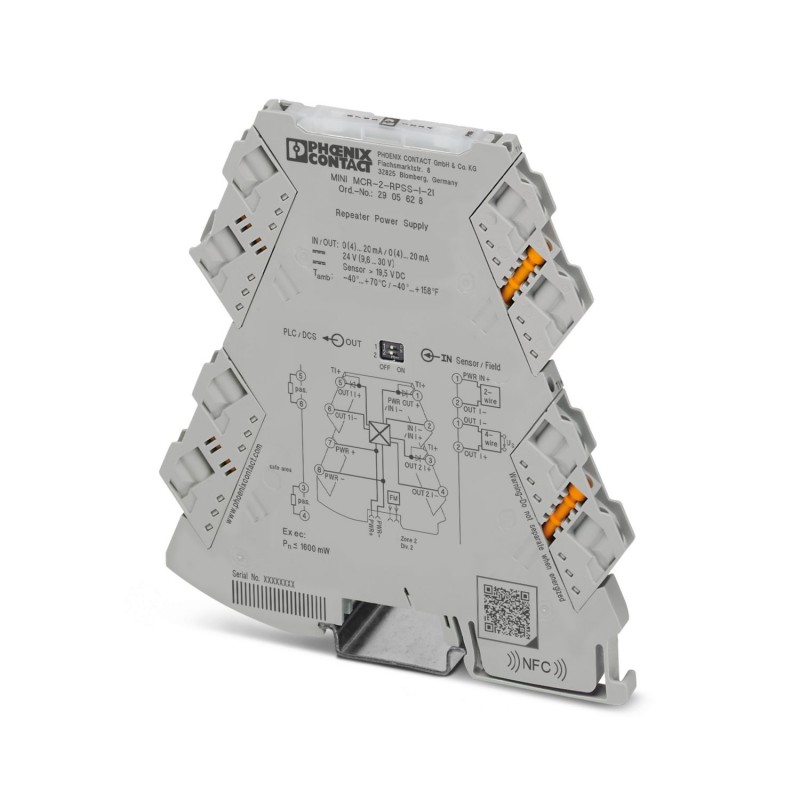

MINI MCR-2-RPSS-I-2I 2905628 PHOENIX CONTACT Répéteur alimentation
MINI MCR-2-RPSS-I-2I
2905628
PHOENIX_CONTACT
Répéteur alimentation
Duplicateur de puissance à 4 voies avec technologie de connexion enfichable. Transparence HART, signal d’entrée 0(4) mA ... 20 mA, 0(4) mA signaux de sortie ... 20 mA. L’appareil peut être utilisé à la fois en mode de fonctionnement du signal et en mode de mise en miroir de l’alimentation. Technologie d’assemblage par vis.
Doubleur d’alimentation 4 voies avec technologie de connexion branchée. HART-transparent, 0(4) mA ... 20 mA signal d’entrée, 0(4) mA ... Signaux de sortie de 20 mA. L’appareil peut être utilisé en mode doubleur de signal et d’alimentation. Technologie de connexion à vis.
Détecteurs > Amplificateur séparateur
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent cinq mille six cent vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4046356999571 |
| Poids par Pièce (hors emballage) | 130.800 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent trente sept mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Les données d'entrée
| Description de l'entrée | D'entrée de courant (circuit de capteur) |
|---|---|
| Nombre d'entrées | Un |
| Signal d'entrée en cours | 4 mA ... 20 mA (répétition de l'alimentation et de l'amortisseur de fonctionnement) |
| 0 mA ... 20 mA (isolateur de fonctionnement) | |
| Résistance d'entrée courant d'entrée | 90 Ω (+1.6 V) |
| Émetteur tension d'alimentation | > 19.5 V |
Les données de sortie
| Nom de sortie | Courant de sortie |
|---|---|
| Nombre de sorties | Deux |
| Signal de sortie actif | 4 mA ... 20 mA (répétition de l'alimentation et de l'amortisseur de fonctionnement) |
| 0 mA ... 20 mA (isolateur de fonctionnement) | |
| Max. courant de sortie | 25 mA |
| Charge de sortie/courant de charge de sortie | ≤ 500 W (par canal) |
| Ondulation | < 20 mVPP(à 500 Ω) |
| La Transmission De Comportement | 1:1 pour le signal d'entrée |
Alimentation
| Tension d'alimentation nominale | 24 V DC |
|---|---|
| Plage de tension d'alimentation | 9.6 V DC ... 30 V DC (Le rail DIN connecteur de bus (MOI 6,2 TBUS-2 1,5/5-ST-3,81 GN, n ° de Commande 2869728) peut être utilisé pour le pont de la tension d'alimentation. Il peut être attaché sur un rail DIN 35 mm selon EN 60715)) |
| Type consommation de courant | 40 mA (à 24 V DC et dans l'isolateur de l'opération) |
| 65 mA (à 24 V DC et en répétition de l'alimentation de l'opération) | |
| 75 mA (à 12 V DC et dans l'isolateur de l'opération) | |
| 130 mA (à 12 V DC et en répétition de l'alimentation de l'opération) | |
| La consommation d'énergie | 1,6 W (IHORS= 20 mA, 500 Ω charge) |
Les données de connexion
| Méthode de connexion | Connexion à vis |
|---|---|
| Seul le chef d'orchestre et de point terminal, solide, avec de la virole, min. | 0.2 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, avec de la virole, max. | 1,5 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, sans embout, min. | 0.2 mm2 |
| Seul le chef d'orchestre et de point terminal, solide, sans embout, max. | 2,5 mm2 |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Min. AWG chef de section, flexible | Vingt quatre |
| Max. AWG chef de section, flexible | Douze |
| Dénudage des conducteurs | 10 mm |
| Filet de vis | M3 |
Général
| Pas de. de canaux | Deux |
|---|---|
| Maximale de l'erreur de transmission | 0.05 % (de la valeur finale) |
| Température maximale du coefficient de | De 0,0075 %/K |
| Fréquence limite (3 dB) | > 1 kHz (typ.) |
| La réponse à un échelon (10-90%) | < 400 µs (typ.) |
| L'isolation électrique | Isolation renforcée, conformément à la norme IEC 61010-1 |
| Catégorie de surtension | II |
| Degré de pollution | Deux |
| Tension nominale d'isolation | 300 V |
| Test de la tension, entrée/sortie/alimentation | 3 kV (50 Hz, 1 min.) |
| Compatibilité électromagnétique | Conformité avec la directive EMC |
| Les émissions de bruit | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 en étant exposé à des interférences, il est peut-être minime écarts. |
| Couleur | gris |
| Matériau du boîtier | PBT |
| Position de montage | tout |
| Instructions de montage | La T connecteur peut être utilisé pour le pont de la tension d'alimentation. Il peut être attaché sur un rail DIN 35 mm selon EN 60715. |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, états-unis/Canada | UL 508 Répertoriés |
| Classe I, Div. 2, Groupes A, B, C, D T5 | |
| Classe I, Zone 2, groupes IIC T5 | |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 2 |
EMC data
| Désignation | Électromagnétique champ RF |
|---|---|
| Normes/règlements | EN 61000-4-3 |
| Désignation | Transitoires rapides (burst) |
| Normes/règlements | EN 61000-4-4 |
| Désignation | Interférences conduites |
| Normes/règlements | EN 61000-4-6 |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la directive EMC |
|---|---|
| Les émissions de bruit | EN 61000-6-4 |
| Normes/règlements | EN 61000-4-2 |
| Désignation | Électromagnétique champ RF |
| Normes/règlements | EN 61000-4-3 |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| Désignation | Interférences conduites |
| Normes/règlements | EN 61000-4-6 |
| L'isolation électrique | Isolation renforcée, conformément à la norme IEC 61010-1 |
| La conformité | CE-conforme |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| UL, états-unis/Canada | UL 508 Répertoriés |
| Classe I, Div. 2, Groupes A, B, C, D T5 | |
| Classe I, Zone 2, groupes IIC T5 | |
| DNV GL-Température | B |
| DNV GL-Humidité | B |
| DNV GL-Vibration | Un |
| DNV GL-EMC | Un |
| DNV GL-Enceinte | La protection nécessaire selon les Règles doivent être fournis lors de l'installation à bord |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie pour les véhicules sur rail (DIN EN 45545-2) R24 | HL 1 - HL 2 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent dix mille cents vingteCl@ss 4.1Vingt sept million deux cent dix mille cents vingteCl@ss 5.0Vingt sept million deux cent dix mille cents vingteCl@ss 5.1Vingt sept million deux cent dix mille centeCl@ss 6.0Vingt sept million deux cent dix mille centeCl@ss 7.0Vingt sept million deux cent dix mille cents vingteCl@ss 8.0Vingt sept million deux cent dix mille cents vingteCl@ss 9.0Vingt sept million deux cent dix mille cents vingt
| Caractéristique | Valeur |
|---|---|
| Type d'alimentation électrique (EF001469) | Autre |
| Tension d'alimentation assignée CC (EF007078) | 9.6 V |
| Nombre de plages d'entrée -60 mV ... +60 mV (EF006927) | 0 |
| Nombre de plages d'entrée -100 mV ... +100 mV (EF006912) | 0 |
| Nombre de plages d'entrée -300 mV ... +300 mV (EF006920) | 0 |
| Nombre de plages d'entrée -500 mV ... +500 mV (EF006926) | 0 |
| Nombre de plages d'entrée -1 V ... +1 V (EF006906) | 0 |
| Nombre de plages d'entrée -2 V ... +2 V (EF006913) | 0 |
| Nombre de plages d'entrée -2,5 V ... +2,5 V (EF006915) | 0 |
| Nombre de plages d'entrée -5 V ... +5 V (EF006923) | 0 |
| Nombre de plages d'entrée -10 V ... +10 V (EF006909) | 0 |
| Nombre de plages d'entrée -20 V ... +20 V (EF006917) | 0 |
| Nombre de plages d'entrée 0 mV ... 60 mV (EF006905) | 0 |
| Nombre de plages d'entrée 0 mV ... 100 mV (EF006893) | 0 |
| Nombre de plages d'entrée 0 mV ... 200 mV (EF006898) | 0 |
| Nombre de plages d'entrée 0 mV ... 300 mV (EF006901) | 0 |
| Nombre de plages d'entrée 0 mV ... 500 mV (EF006904) | 0 |
| Nombre de plages d'entrée 0 V ... 1 V (EF006890) | 0 |
| Nombre de plages d'entrée 0 V ... 2 V (EF006894) | 0 |
| Nombre de plages d'entrée 0 V ... 2,5 V (EF006895) | 0 |
| Nombre de plages d'entrée 0 V ... 5 V (EF006903) | 0 |
| Nombre de plages d'entrée 0 V ... 10 V (EF006892) | 0 |
| Nombre de plages d'entrée 0 V ... 20 V (EF006897) | 0 |
| Nombre de plages d'entrée 0 V ... 24 V (EF006899) | 0 |
| Nombre de plages d'entrée 0 V ... 30 V (EF006900) | 0 |
| Nombre de plages d'entrée 1 V ... 5 V (EF006907) | 0 |
| Nombre de plages d'entrée 2 V ... 10 V (EF006914) | 0 |
| Nombre de plages d'entrée +5 V ... -5 V (EF006889) | 0 |
| Nombre de plages d'entrée +10 V ... -10 V (EF006888) | 0 |
| Nombre de plages d'entrée 5 V ... 0 V (EF006924) | 0 |
| Nombre de plages d'entrée 5 V ... 1 V (EF006925) | 0 |
| Nombre de plages d'entrée 10 V ... 0 V (EF006910) | 0 |
| Nombre de plages d'entrée 10 V ... 2 V (EF006911) | 0 |
| Nombre de plages d'entrée 0 mA ... 5 mA (EF006902) | 0 |
| Nombre de plages d'entrée 0 mA ... 10 mA (EF006891) | 0 |
| Nombre de plages d'entrée 0 mA ... 20 mA (EF006896) | 1 |
| Nombre de plages d'entrée 4 mA ... 20 mA (EF006921) | 1 |
| Nombre de plages d'entrée -5 mA ... +5 mA (EF006922) | 0 |
| Nombre de plages d'entrée -10 mA ... +10 mA (EF006908) | 0 |
| Nombre de plages d'entrée -20 mA ... +20 mA (EF006916) | 0 |
| Nombre de plages d'entrée 20 mA ... 0 mA (EF006918) | 0 |
| Nombre de plages d'entrée 20 mA ... 4 mA (EF006919) | 0 |
| Nombre de plages de sortie -60 mV ... +60 mV (EF006880) | 0 |
| Nombre de plages de sortie -100 mV ... +100 mV (EF006865) | 0 |
| Nombre de plages de sortie -300 mV ... +300 mV (EF006873) | 0 |
| Nombre de plages de sortie -500 mV ... +500 mV (EF006879) | 0 |
| Nombre de plages de sortie -1 V ... +1 V (EF006859) | 0 |
| Nombre de plages de sortie -2 V ... +2 V (EF006866) | 0 |
| Nombre de plages de sortie -2,5 V ... +2,5 V (EF006868) | 0 |
| Nombre de plages de sortie -5 V ... +5 V (EF006876) | 0 |
| Nombre de plages de sortie -10 V ... +10 V (EF006862) | 0 |
| Nombre de plages de sortie -20 V ... +20 V (EF006870) | 0 |
| Nombre de plages de sortie 0 mV ... 60 mV (EF006858) | 0 |
| Nombre de plages de sortie 0 mV ... 100 mV (EF006846) | 0 |
| Nombre de plages de sortie 0 mV ... 200 mV (EF006851) | 0 |
| Nombre de plages de sortie 0 mV ... 300 mV (EF006854) | 0 |
| Nombre de plages de sortie 0 mV ... 500 mV (EF006857) | 0 |
| Nombre de plages de sortie 0 V ... 1 V (EF006843) | 0 |
| Nombre de plages de sortie 0 V ... 2 V (EF006847) | 0 |
| Nombre de plages de sortie 0 V ... 2,5 V (EF006848) | 0 |
| Nombre de plages de sortie 0 V ... 5 V (EF006856) | 0 |
| Nombre de plages de sortie 0 V ... 10 V (EF006845) | 0 |
| Nombre de plages de sortie 0 V ... 20 V (EF006850) | 0 |
| Nombre de plages de sortie 0 V ... 24 V (EF006852) | 0 |
| Nombre de plages de sortie 0 V ... 30 V (EF006853) | 0 |
| Nombre de plages de sortie 1 V ... 5 V (EF006860) | 0 |
| Nombre de plages de sortie 2 V ... 10 V (EF006867) | 0 |
| Nombre de plages de sortie +5 V ... -5 V (EF006842) | 0 |
| Nombre de plages de sortie +10 V ... -10 V (EF006841) | 0 |
| Nombre de plages de sortie 5 V ... 0 V (EF006877) | 0 |
| Nombre de plages de sortie 5 V ... 1 V (EF006878) | 0 |
| Nombre de plages de sortie 10 V ... 0 V (EF006863) | 0 |
| Nombre de plages de sortie 10 V ... 2 V (EF006864) | 0 |
| Nombre de plages de sortie 0 mA ... 5 mA (EF006855) | 0 |
| Nombre de plages de sortie 0 mA ... 10 mA (EF006844) | 0 |
| Nombre de plages de sortie 0 mA ... 20 mA (EF006849) | 1 |
| Nombre de plages de sortie 4 mA ... 20 mA (EF006874) | 1 |
| Nombre de plages de sortie -5 mA ... +5 mA (EF006875) | 0 |
| Nombre de plages de sortie -10 mA ... +10 mA (EF006861) | 0 |
| Nombre de plages de sortie -20 mA ... +20 mA (EF006869) | 0 |
| Nombre de plages de sortie 20 mA ... 0 mA (EF006871) | 0 |
| Nombre de plages de sortie 20 mA ... 4 mA (EF006872) | 0 |
| Nombre de canaux (EF000259) | 2 |
| Sortie de signalisation de défaut (EF007499) | Non |
| À sécurité intrinsèque selon EN 60947-5-6 NAMUR (EF007112) | Non |
| Séparation galvanique entre les entrées (EF007224) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Hauteur (EF000040) | 109.81 mm |
| Largeur (EF000008) | 6.2 mm |
| Profondeur (EF000049) | 119.2 mm |
| Puissance absorbée (EF000346) | 1.6 W |
| Charge (EF007096) | 500 Ohm |
| Température de fonctionnement (EF002393) | -40 °C |
| Dérive de température (EF007507) | 0.0075 %/K |
| Type de boîtier (EF007276) | Appareil encastré |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de montage (EF000003) | Barre profilée fixation à vis |
| Classe de protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
Commentaires: (0) ▲
Aucun commentaire sur le produit encore.
Écrire commentaire
Sous forme de peau
| Score: |
|
| Nom: | |
| Email: | |
| Titre: | |
| Commentaire: | |
| Recommandez-vous acheter ce produit? | |
|
|
|
| Écrire commentaire | |
Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
