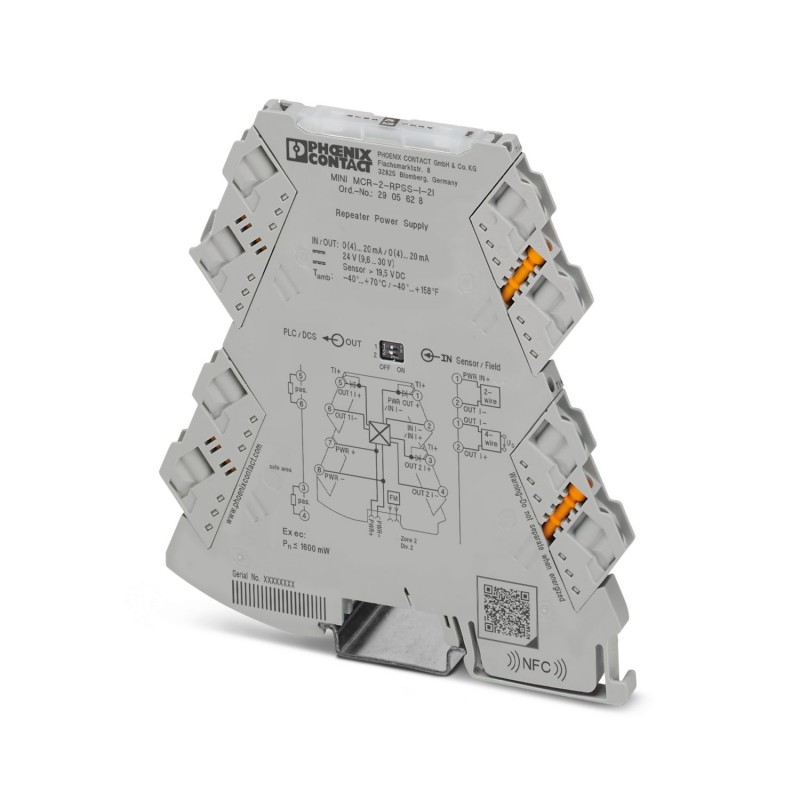

MINI MCR-2-RPSS-I-2I 2905628 PHOENIX CONTACT Поставка репетир
MINI MCR-2-RPSS-I-2I
2905628
PHOENIX_CONTACT
Поставка репетир
4-позиционный дубликатор питания с технологией штекерного подключения. Прозрачность HART, входной сигнал 0(4) мА ... Выходные сигналы 20 мА, 0(4) мА ... 20 мА. Устройство может использоваться как в режиме работы сигнала, так и в режиме дублирования зеркала. Технология винтового соединения.
Четырёхпозиционный блок питания с технологией подключения через подключение. HART-прозрачный, 0(4) мА ... Входной сигнал 20 мА, 0(4) мА ... Выходные сигналы 20 мА. Устройство может использоваться как в режиме удвоения сигнала, так и в режиме удвоения блока питания. К чёрту, технология соединения.
Датчики (сенсоры) > Изолирующий усилитель
интерфейс
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Related products
▲Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Два миллиона девятьсот пять тысяч шестьсот двадцать восемь |
|---|---|
| Единица упаковки | 1 ПК |
| ГНТП | 4046356999571 |
| Вес / шт. (без упаковки) | 130.800 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста тридцать семь тысяч девяносто |
| Страна происхождения | De (Германия) |
Примечание
| Ограничение использования | ЭМС: продукт класса А, см. декларацию производителя в разделе Загрузки |
|---|
Условия окружающей среды
| Температура окружающей среды (эксплуатация) | -40 °С ... 70 °С |
|---|---|
| Температура окружающей среды (хранение/транспорт) | ОТ -40 °C ... 85 °С |
Входные данные
| Описание входных | Входной ток (цепи датчика) |
|---|---|
| Количество входов | Один |
| Текущий входной сигнал | 4 мА ... 20 мА (поставка репетир и амортизатор операции) |
| 0 ма ... 20 мА (операции амортизатора) | |
| Входное сопротивление входной ток | 90 Ω (+1,6 В) |
| Передатчик напряжение питания | > 19,5 в |
Выходные данные
| Наименование выход | Выходной ток |
|---|---|
| Количество выходов | Два |
| Ток выходного сигнала | 4 мА ... 20 мА (поставка репетир и амортизатор операции) |
| 0 ма ... 20 мА (операции амортизатора) | |
| Макс. выходной ток | 25 мА |
| Нагрузка/выходная нагрузка ток на выходе | ≤ 500 Ω (на канал) |
| Пульсация | < 20 мВПП(при 500 Ω) |
| Поведение Передачи | 1:1 для входного сигнала |
Питания
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон напряжения питания | 9,6 в DC ... 30 В DC (на DIN-рейку разъем шины (6,2 tbus на меня-2 1,5/5-Санкт-3,81 Н., приказ № 2869728) может использоваться для устранения напряжения питания. Его можно закрепить на 35 мм DIN-рейку в соответствии с En 60715)) |
| Типичный ток потребления | 40 мА (при 24 В DC и в эксплуатации разъединитель) |
| 65 мА (при 24 В постоянного тока и напряжение питания повторителя мощности) | |
| 75 мА (при 12 В DC и в эксплуатации разъединитель) | |
| 130 мА (при 12 В постоянного тока и повторитель питание операции) | |
| Потребляемая мощность | 1,6 Вт (при IИз= 20 мА, нагрузка 500 Ω) |
Данные соединения
| Способ подключения | Винтовое соединение |
|---|---|
| Один проводник/терминальная точка, твердое тело, с ferrule, мин. | 0,2 мм2 |
| Один проводник/конечной точки, твердые, с муфтой, макс. | 1,5 мм2 |
| Один проводник/терминал точки, твердые, без наконечника, мин. | 0,2 мм2 |
| Один проводник/конечной точки, твердые, без клеммника, Макс. | 2,5 мм2 |
| Проводник поперечное сечение, гибкий мин. | 0,2 мм2 |
| Проводник поперечное сечение, гибкий максимум. | 1,5 мм2 |
| Мин. Раздел СРГ дирижер крест, гибкая | Двадцать четыре |
| Макс. Раздел СРГ дирижер крест, гибкая | Двенадцать |
| Длина зачистки | 10 мм |
| Винтовая резьба | М3 |
Общие
| Нет. каналов | Два |
|---|---|
| Максимальная погрешность передачи | 0.05 % (от конечного значения) |
| Максимальный температурный коэффициент | 0.0075 %/к |
| Предельная частота (3 дБ) | > 1 кГц (тип.) |
| Шаг отклика (10-90%) | < 400 МКС (тип.) |
| Электрическая изоляция | Усиленной изоляции в соответствии с МЭК 61010-1 |
| Категория перенапряжения | Второй |
| Степень загрязнения | Два |
| Номинальное напряжение изоляции | 300 в |
| Испытательное напряжение, вход/выход/питание | 3 кв (50 Гц, 1 мин.) |
| Электромагнитная совместимость | Соответствие директиве EMC |
| Шума | По en 61000-6-4 |
| Помехоустойчивость | По en 61000-6-2, когда подвергаются воздействию помех, могут быть минимальными отклонениями. |
| Цвет | серый |
| Материал корпуса | ПБТ |
| Монтажное положение | любой |
| Инструкции по сборке | Разъем T может использоваться для устранения напряжения питания. Его можно закрепить на 35 мм DIN-рейку согласно EN 60715. |
| Соответствие | CE-уступчивый |
| АТЕХ | Второй 3 г экс мск на Т4 ГХ х |
| По ul, США/Канада | Ул 508 перечисленных |
| Класс I, Разд. 2, Группы A, B, С, D Т5 | |
| Класс I, зона 2, группа IIC Т5 | |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 2 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 2 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 2 |
Данных ЕМС
| Обозначение | Электромагнитного поля РФ |
|---|---|
| Стандартов/регламентов | Ен 61000-4-3 |
| Обозначение | Быстрые переходные процессы (взрыв) |
| Стандартов/регламентов | Ен 61000-4-4 |
| Обозначение | Кондуктивных радиопомех |
| Стандартов/регламентов | По en 61000-4-6 |
Стандартов и правил
| Электромагнитная совместимость | Соответствие директиве EMC |
|---|---|
| Шума | По en 61000-6-4 |
| Стандартов/регламентов | В En 61000-4-2 |
| Обозначение | Электромагнитного поля РФ |
| Стандартов/регламентов | Ен 61000-4-3 |
| Ен 61000-4-4 | |
| По en 61000-4-5 | |
| Обозначение | Кондуктивных радиопомех |
| Стандартов/регламентов | По en 61000-4-6 |
| Электрическая изоляция | Усиленной изоляции в соответствии с МЭК 61010-1 |
| Соответствие | CE-уступчивый |
| АТЕХ | Второй 3 г экс мск на Т4 ГХ х |
| По ul, США/Канада | Ул 508 перечисленных |
| Класс I, Разд. 2, Группы A, B, С, D Т5 | |
| Класс I, зона 2, группа IIC Т5 | |
| ДНВ ГЛ-температура | Б |
| ДНВ ГЛ-влажность | Б |
| ДНВ ГЛ-вибрации | А |
| ДНВ ГЛ-ЭМС | А |
| ДНВ ГЛ корпус | Требуется защита по правилам должна быть обеспечена при установке на борту |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) хладагент R22 | ГЛ 1 - ХЛ 2 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) П23 | ГЛ 1 - ХЛ 2 |
| Защита от пожара для железнодорожного транспорта (по en 45545-2 Дин) Р24 | ГЛ 1 - ХЛ 2 |
Соблюдение Экологических Продуктов
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
|---|---|
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести десять тысяч сто двадцатьЭСЛ@СС 4.1Двадцать семь миллионов двести десять тысяч сто двадцатьЭСЛ@СС 5.0Двадцать семь миллионов двести десять тысяч сто двадцатьЭСЛ@СС 5.1Двадцать семь миллионов двести десять тысяч стоЭСЛ@СС 6.0Двадцать семь миллионов двести десять тысяч стоЭСЛ@СС 7.0Двадцать семь миллионов двести десять тысяч сто двадцатьЭСЛ@СС 8.0Двадцать семь миллионов двести десять тысяч сто двадцатьЭСЛ@СС 9.0Двадцать семь миллионов двести десять тысяч сто двадцать
| Характеристика | Значение |
|---|---|
| Type of power supply (EF001469) | Other |
| Rated supply voltage DC (EF007078) | 9.6 V |
| Number of input ranges -60 mV ... +60 mV (EF006927) | 0 |
| Number of input ranges -100 mV ... +100 mV (EF006912) | 0 |
| Number of input ranges -300 mV ... +300 mV (EF006920) | 0 |
| Number of input ranges -500 mV ... +500 mV (EF006926) | 0 |
| Number of input ranges -1 V ... +1 V (EF006906) | 0 |
| Number of input ranges -2 V ... +2 V (EF006913) | 0 |
| Number of input ranges -2.5 V ... +2.5 V (EF006915) | 0 |
| Number of input ranges -5 V ... +5 V (EF006923) | 0 |
| Number of input ranges -10 V ... +10 V (EF006909) | 0 |
| Number of input ranges -20 V ... +20 V (EF006917) | 0 |
| Number of input ranges 0 mV ... 60 mV (EF006905) | 0 |
| Number of input ranges 0 mV ... 100 mV (EF006893) | 0 |
| Number of input ranges 0 mV ... 200 mV (EF006898) | 0 |
| Number of input ranges 0 mV ... 300 mV (EF006901) | 0 |
| Number of input ranges 0 mV ... 500 mV (EF006904) | 0 |
| Number of input ranges 0 V ... 1 V (EF006890) | 0 |
| Number of input ranges 0 V ... 2 V (EF006894) | 0 |
| Number of input ranges 0 V ... 2.5 V (EF006895) | 0 |
| Number of input ranges 0 V ... 5 V (EF006903) | 0 |
| Number of input ranges 0 V ... 10 V (EF006892) | 0 |
| Number of input ranges 0 V ... 20 V (EF006897) | 0 |
| Number of input ranges 0 V ... 24 V (EF006899) | 0 |
| Number of input ranges 0 V ... 30 V (EF006900) | 0 |
| Number of input ranges 1 V ... 5 V (EF006907) | 0 |
| Number of input ranges 2 V ... 10 V (EF006914) | 0 |
| Number of input ranges +5 V ... -5 V (EF006889) | 0 |
| Number of input ranges +10 V ... -10 V (EF006888) | 0 |
| Number of input ranges 5 V ... 0 V (EF006924) | 0 |
| Number of input ranges 5 V ... 1 V (EF006925) | 0 |
| Number of input ranges 10 V ... 0 V (EF006910) | 0 |
| Number of input ranges 10 V ... 2 V (EF006911) | 0 |
| Number of input ranges 0 mA ... 5 mA (EF006902) | 0 |
| Number of input ranges 0 mA ... 10 mA (EF006891) | 0 |
| Number of input ranges 0 mA ... 20 mA (EF006896) | 1 |
| Number of input ranges 4 mA ... 20 mA (EF006921) | 1 |
| Number of input ranges -5 mA ... +5 mA (EF006922) | 0 |
| Number of input ranges -10 mA ... +10 mA (EF006908) | 0 |
| Number of input ranges -20 mA ... +20 mA (EF006916) | 0 |
| Number of input ranges 20 mA ... 0 mA (EF006918) | 0 |
| Number of input ranges 20 mA ... 4 mA (EF006919) | 0 |
| Number of output ranges -60 mV ... +60 mV (EF006880) | 0 |
| Number of output ranges -100 mV ... +100 mV (EF006865) | 0 |
| Number of output ranges -300 mV ... +300 mV (EF006873) | 0 |
| Number of output ranges -500 mV ... +500 mV (EF006879) | 0 |
| Number of output ranges -1 V ... +1 V (EF006859) | 0 |
| Number of output ranges -2 V ... +2 V (EF006866) | 0 |
| Number of output ranges -2.5 V ... +2.5 V (EF006868) | 0 |
| Number of output ranges -5 V ... +5 V (EF006876) | 0 |
| Number of output ranges -10 V ... +10 V (EF006862) | 0 |
| Number of output ranges -20 V ... +20 V (EF006870) | 0 |
| Number of output ranges 0 mV ... 60 mV (EF006858) | 0 |
| Number of output ranges 0 mV ... 100 mV (EF006846) | 0 |
| Number of output ranges 0 mV ... 200 mV (EF006851) | 0 |
| Number of output ranges 0 mV ... 300 mV (EF006854) | 0 |
| Number of output ranges 0 mV ... 500 mV (EF006857) | 0 |
| Number of output ranges 0 V ... 1 V (EF006843) | 0 |
| Number of output ranges 0 V ... 2 V (EF006847) | 0 |
| Number of output ranges 0 V ... 2.5 V (EF006848) | 0 |
| Number of output ranges 0 V ... 5 V (EF006856) | 0 |
| Number of output ranges 0 V ... 10 V (EF006845) | 0 |
| Number of output ranges 0 V ... 20 V (EF006850) | 0 |
| Number of output ranges 0 V ... 24 V (EF006852) | 0 |
| Number of output ranges 0 V ... 30 V (EF006853) | 0 |
| Number of output ranges 1 V ... 5 V (EF006860) | 0 |
| Number of output ranges 2 V ... 10 V (EF006867) | 0 |
| Number of output ranges +5 V ... -5 V (EF006842) | 0 |
| Number of output ranges +10 V ... -10 V (EF006841) | 0 |
| Number of output ranges 5 V ... 0 V (EF006877) | 0 |
| Number of output ranges 5 V ... 1 V (EF006878) | 0 |
| Number of output ranges 10 V ... 0 V (EF006863) | 0 |
| Number of output ranges 10 V ... 2 V (EF006864) | 0 |
| Number of output ranges 0 mA ... 5 mA (EF006855) | 0 |
| Number of output ranges 0 mA ... 10 mA (EF006844) | 0 |
| Number of output ranges 0 mA ... 20 mA (EF006849) | 1 |
| Number of output ranges 4 mA ... 20 mA (EF006874) | 1 |
| Number of output ranges -5 mA ... +5 mA (EF006875) | 0 |
| Number of output ranges -10 mA ... +10 mA (EF006861) | 0 |
| Number of output ranges -20 mA ... +20 mA (EF006869) | 0 |
| Number of output ranges 20 mA ... 0 mA (EF006871) | 0 |
| Number of output ranges 20 mA ... 4 mA (EF006872) | 0 |
| Number of channels (EF000259) | 2 |
| Malfunction message output (EF007499) | No |
| Inherently safe according to EN 60947-5-6 NAMUR (EF007112) | No |
| Galvanic separation between inputs (EF007224) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Height (EF000040) | 109.81 mm |
| Width (EF000008) | 6.2 mm |
| Depth (EF000049) | 119.2 mm |
| Power consumption (EF000346) | 1.6 W |
| Load (EF007096) | 500 Ohm |
| Operating temperature (EF002393) | -40 °C |
| Temperature drift (EF007507) | 0.0075 %/K |
| Construction type of device (EF007276) | Built-in device |
| Type of electric connection (EF003961) | Screw connection |
| Mounting method (EF000003) | Snap mounting support rail |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX INTERFACE TECHNOLOGY AND SWITCHING DEVICES RU.pdf | 29 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
