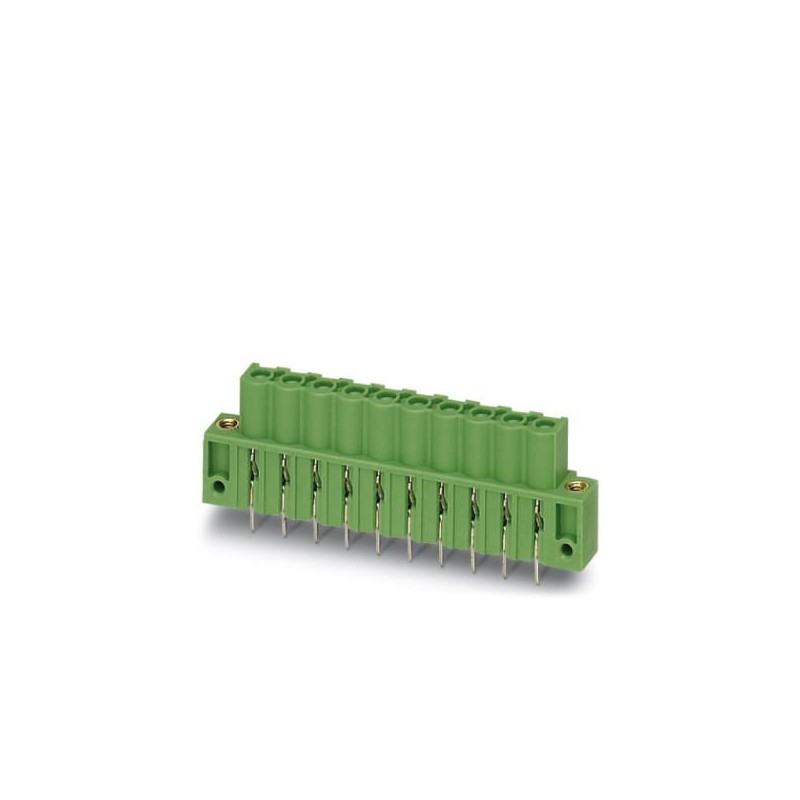

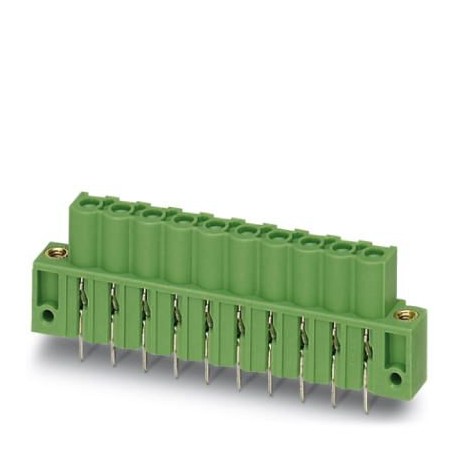

ICV 2,5/16-GF-5,08 BK 1778489 PHOENIX CONTACT Connettore per cavi
ICV 2,5/16-GF-5,08 BK
1778489
PHOENIX_CONTACT
50
Prodotto su richiesta, non accetta il ritorno.
Connettore per cavi
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: nero, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: femmina, numero di potenziali: 16, numero di file: 1, numero di poli: 16, numero di collegamenti: 16, famiglia di articoli: ICV 2.5/.. -GF, passo: 5,08 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,6 mm, numero di pin a saldare per potenziale: 2, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Presa base per circuiti stampati, corrente nominale: 12 A, tensione di dimensionamento (III/2): 320 V, numero poli: 16, passo: 5,08 mm, colore: nero, superficie contatti: Stagno, montaggio: Saldatura ad onde
Dati commerciali
| Codice per l'ordinazione | 1778489 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AAAFEA - |
| Quantità di ordinazione minima | 50 PZ |
| GTIN | 4046356526326 |
| Peso per pezzo (confezione esclusa) | 11,580 g |
| Numero tariffa doganale | 85366990 |
Dimensioni
| Lunghezza [ l ] | 10,2 mm |
|---|---|
| Larghezza | 91,4 mm |
| Passo | 5,08 mm |
| Misura a | 76,2 mm |
| Larghezza [ w ] | 91,4 mm |
| Altezza [ h ] | 22,6 mm |
| Altezza di montaggio | 19 mm |
| Lunghezza pin a saldare | 3,6 mm |
| Dimensioni dei codoli | 0,5 x 1,14 mm |
| Lunghezza | 10,2 mm |
Generalità
| Famiglia articolo | ICV 2,5/..-GF |
|---|---|
| Tensione di dimensionamento (III/3) | 320 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A |
| Colore | nero |
| N. poli | 16 |
Normative e prescrizioni
| Attacco a norma | EN-VDE |
|---|---|
| CSA |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121409 |
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 16 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 5.08 mm |
| dimensione modulare dei collegamenti (EF006827) | 5.08 mm |
| corrente nominale In (EF008250) | 12 A |
| tensione nominale (EF000228) | 320 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.4 mm |
| lunghezza del pin (EF006825) | 3.6 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
