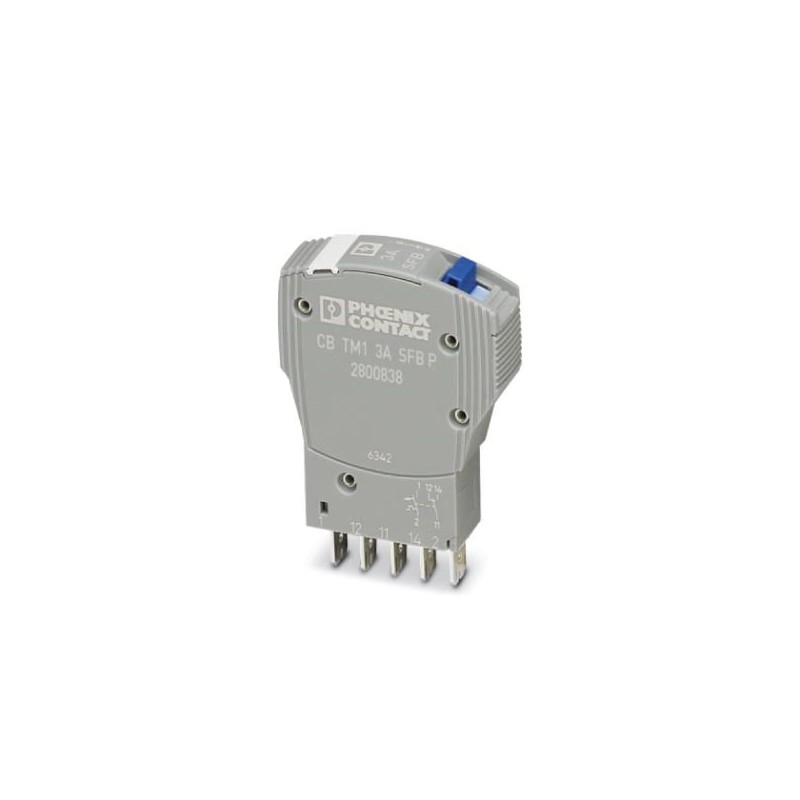

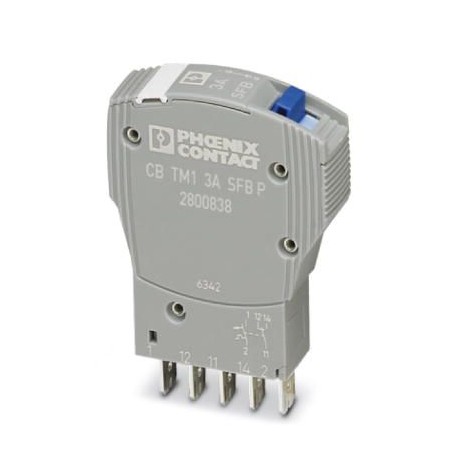

CB TM1 3A SFB P 2800838 PHOENIX CONTACT Interruttore di protezione magnetotermico
CB TM1 3A SFB P
2800838
PHOENIX_CONTACT
Interruttore di protezione magnetotermico
Protezione contro le sovratensioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2800838 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLA124 - |
| Pagina catalogo | Pagina 269 (C_4_2017) |
| GTIN | 4046356689892 |
| Peso per pezzo (confezione esclusa) | 41,400 g |
| Numero tariffa doganale | 85362010 |
| Paese di origine | DE (Germania) |
Dimensioni
| Altezza | 45 mm |
|---|---|
| Larghezza | 12,3 mm |
| Profondità | 52 mm |
| Altezza modulo completo | 90 mm |
| Larghezza modulo completo | 12,3 mm |
| Profondità modulo completo | 77,3 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Prova dell'umidità | 240 h, 95 % RH, 40 °C |
| Urti (esercizio) | 30g (IEC 60068-2-27, Test Ea) |
| Vibrazione (esercizio) | 8g (IEC 60068-2-6, Test Fc) |
| Grado di protezione | IP30 (Campo di azionamento) |
Generalità
| Nota per il montaggio | Nel montaggio in serie la corrente nominale del componente può essere condotta solo all'80 % o deve essere adeguatamente sovradimensionata. |
|---|---|
| Classe di combustibilità a norma UL 94 | V0 |
| Tipo di montaggio | sull’elemento base |
| Colore | grigio |
| N. poli | 1 |
| Gruppo materiale isolante | II |
| Grado d'inquinamento | 2 |
| Tipo | maschio |
Dati elettrici
| Tipo fusibile | SFB |
|---|---|
| Tensione impulsiva di dimensionamento | 2,5 kV (isolamento rinforzato nell'area di azionamento) |
| Tensione di dimensionamento | 50 V DC (IEC 60934) |
| 50 V DC (UL 1077) | |
| 50 V DC (UL 508 - con zoccolo a innesto) | |
| Corr. di dimensionam. IN | 3 A (IEC 60934) |
| 3 A DC (Carico a bassa induzione a norma UL 1077) | |
| 3 A DC (Carico a bassa induzione a norma UL 508 - con zoccolo di innesto) | |
| Tensione d'isolamento nominale Ui | 277 V AC (UL 1077) |
| 250 V AC (IEC 60934) | |
| Potenza dissipata | 1,26 W (funzionamento nominale per canale) |
| Resistenza del dispositivo | 140 mΩ |
| Resistenza d'isolamento Riso | > 100 MΩ (500 VDC) |
| Modo di azionamento | Tipo S |
| Tipo di sgancio | TM (magnetotermico) |
| Grado della protezione | Intervento automatico (positivo) |
| Potere di interruzione cortocircuito di misurazione Icn | 600 A (50 V DC) |
| Prefusibile necessario | 15 A (I > Icn) |
| Potere di interruzione cortocircuito Ik | 1000 A AC (277 V AC) |
| 1000 A DC (50 V DC) | |
| Resistenza alla tensione | 3000 V AC (Campo di azionamento) |
| 1500 V AC (Circuito di corrente principale e ausiliaria) | |
| 1500 V AC (Circuito principale aperto) | |
| 1000 V AC (Circuito di corrente ausiliaria aperto) | |
| Tensione dissipata | 0,42 V (a 1 x In) |
| Max. cicli di manovre | 6000 (a 1 x In) |
| Circuito di corrente ausiliaria | 277 V AC / 0,5 A (a bassa induzione) |
| 277 V AC / 1 A (a bassa induzione, 2000 cicli di manovre max.) | |
| 50 V DC / 1 A (a bassa induzione) | |
| Tensione di esercizio minima contatto ausiliario | 10 V |
| Tensione di esercizio massima contatto ausiliario | 240 V |
| 240 V | |
| Corrente di esercizio minima contatto ausiliario | 10 mA |
| Corrente di esercizio massima contatto ausiliario | 1 A |
Normative e prescrizioni
| Norme/disposizioni | EN 60934 |
|---|---|
| UL 1077 UL/C-UL Recognized | |
| UL 508 UL/C - UL Listed | |
| CSA 22.2 No. 235-04 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141116eCl@ss 4.127141116eCl@ss 5.027141116eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2800838-CB TM1 3A SFB P | 577 Kbytes |
|
