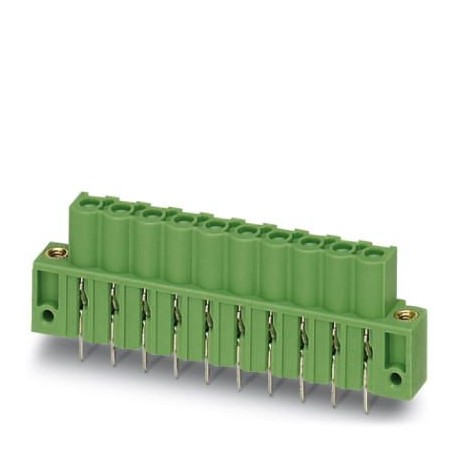

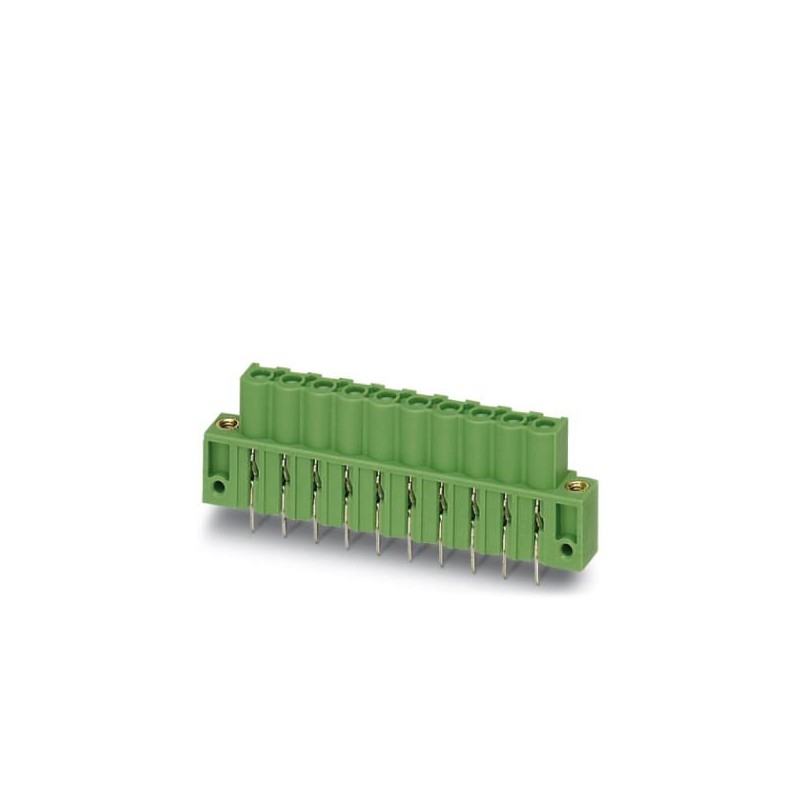

ICV 2,5/16-GF-5,08 BK 1778489 PHOENIX CONTACT Кабельный соединитель
ICV 2,5/16-GF-5,08 BK
1778489
PHOENIX_CONTACT
50
Продукт по требованию, без возврата.
Кабельный соединитель
Корпус основания печатной платы, номинальное сечение: 2,5 мм², цвет: черный, номинальный ток: 12 А, номинальное напряжение (III/2): 320 В, контактная поверхность: Олово, тип контакта: Гнездо, количество потенциалов: 16, количество рядов: 1, количество полюсов: 16, количество соединений: 16, семейство изделий: ICV 2,5/.. -GF, шаг: 5,08 мм, монтаж: Пайка волной припоя, расположение контактов: Линейное расположение контактов, длина контактов [P]: 3,6 мм, количество контактов для пайки на потенциал: 2, система вставки: COMBICON MSTB 2.5, Ориентация лицевой стороны штекера: Стандартная, фиксация: Винтовой замок, тип крепления: Воздушный зажим (резьба), тип упаковки: Коробка
Разъемы штекерные промышленные > Соединитель для печатной платы
Разъемы PCB
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Корпусная часть для печатных плат, номинальный ток: 12 A, расчетное напряжение (III/2): 320 В, полюсов: 16, размер шага: 5,08 мм, цвет: черный, поверхность контакта: олово, монтаж: Пайка волной припоя
Коммерческие данные
| Код заказа | 1778489 |
|---|---|
| Упаковочная единица | 1 |
| GTIN | 4046356526326 |
Размеры
| Длина [ l ] | 10,2 мм |
|---|---|
| Ширина | 91,4 мм |
| Размер шага | 5,08 мм |
| Размер a | 76,2 мм |
| Ширина [ w ] | 91,4 мм |
| Высота [ h ] | 22,6 мм |
| Высота | 19 мм |
| Длина штыря под пайку | 3,6 мм |
| Размеры штыря | 0,5 x 1,14 мм |
| Длина | 10,2 мм |
Общие сведения
| Серия изделий | ICV 2,5/..-GF |
|---|---|
| Расчетное напряжение (III/3) | 320 В |
| Подключение согласно стандарту | EN-VDE |
| Номинальный ток IN | 12 A |
| Цвет | черный |
| Полюсов | 16 |
Стандарты и предписания
| Подключение согласно стандарту | EN-VDE |
|---|---|
| CSA |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141109 |
|---|---|
| eCl@ss 4.1 | 27141109 |
| eCl@ss 5.0 | 27141190 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002637 |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121409 |
| Характеристика | Значение |
|---|---|
| Connector model (EF007495) | Fixed connector |
| Contact type (EF001587) | Bus |
| Number of poles (EF001391) | 16 |
| Number of plug-in contact rows (EF006935) | 1 |
| Modular spacing contacts (EF007326) | 5.08 mm |
| Modular spacing connections (EF006827) | 5.08 mm |
| Rated current In (EF008250) | 12 A |
| Rated voltage (EF000228) | 320 V |
| Rated surge voltage (EF002993) | 4 kV |
| Over voltage category (EF006785) | III |
| Pollution degree (EF006786) | 2 |
| Material of contact surface (EF004020) | Tin |
| Type of electric connection (EF003961) | Other |
| Diameter connection pin (EF006823) | 1.4 mm |
| Length pin (EF006825) | 3.6 mm |
| Material insulation body (EF007543) | Other |
| Housing colour (EF000136) | Black |
| Inflammability class of insulation material according to UL94 (EF002521) | V0 |
| Operating temperature (EF002393) | -40 °C |
| Type of fastening (EF002442) | Other |
| Type of banding (EF007011) | Carton (for SMD) |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG PHOENIX CONNECTORS RU .pdf | 15 Mbytes |
|
