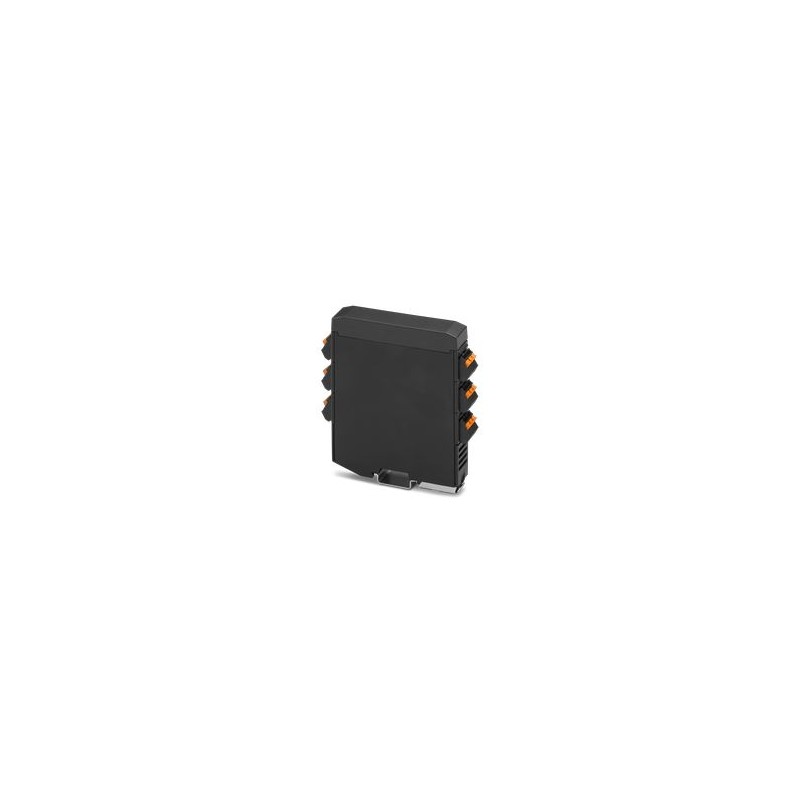

ICS20-KIT-BC100X110-V-BK GP 1540630 PHOENIX CONTACT Custodia per guida, per montaggio su guida DIN, con cope..
ICS20-KIT-BC100X110-V-BK GP
1540630
PHOENIX_CONTACT
Custodia per guida, per montaggio su guida DIN, con coperchio a scatto chiuso, colore: nero (simile RAL 9005), larghezza: 20 mm, altezza: 117,6 mm, profondità: 116,7 mm, incl. 6 connettori per circuito stampato, 3 poli, collegamento a molla push-in, per 2,5 mm², corrente nominale: 16 A, 320 V, superficie PCB: 9600 millimetri²
Set di conchiglie
Custodie per guide di montaggio, per montaggio su guida DIN, con coperchio a scatto chiuso, colore: nero (9005), larghezza: 20 mm, altezza: 117,6 mm, profondità: 116,7 mm, incl. 6 morsetti componibili, a 3 poli, connessione a molla Push-in, per 2,5 mm2, corrente nominale:16 A, 320 V, superficie circuito stampato: 9600 mm2
sistemi di armadi elettrici > cassetta vuota per dispositivi elettronici
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Osservare le istruzioni di montaggio nell'area download. |
| Note generali | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Note generali | L'indicazione della superficie del circuito stampato serve a orientarsi e si riferisce a un circuito stampato di base. La custodia può accogliere anche più circuiti stampati. |
| Tipo di prodotto | Set custodia |
| Famiglia di prodotti | ICS20 |
| N. poli | 18 |
| Numero di poli max. | 18 (passo: 5 mm) |
| Numero di file | 3 |
| Esecuzione | per montaggio su guida DIN, con coperchio a scatto chiuso |
| incl. 6 morsetti componibili, a 3 poli, connessione a molla Push-in, per 2,5 mm², corrente nominale:16 A, 320 V | |
| Tipo di custodia | Custodie per guide di montaggio |
| Apertura di ventilazione disponibile | no |
| Serie di custodie | ICS |
| Collegamento | Connessione a molla Push-in |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Disegno quotato |  |
| Larghezza | 20 mm |
| Altezza | 117,6 mm |
| Profondità | 116,7 mm |
| Profondità dal bordo superiore della guida DIN | 110 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore | nero (9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| Finitura superficiale | non trattato |
| Materiale custodia | Poliammide |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Superficie totale del circuito stampato | 9600 mm² |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida |
| Posizione d'installazione | Verticale (guida di supporto orizzontale) |
| Collegamento | Connessione a molla Push-in |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| colore (EF000007) | nero |
