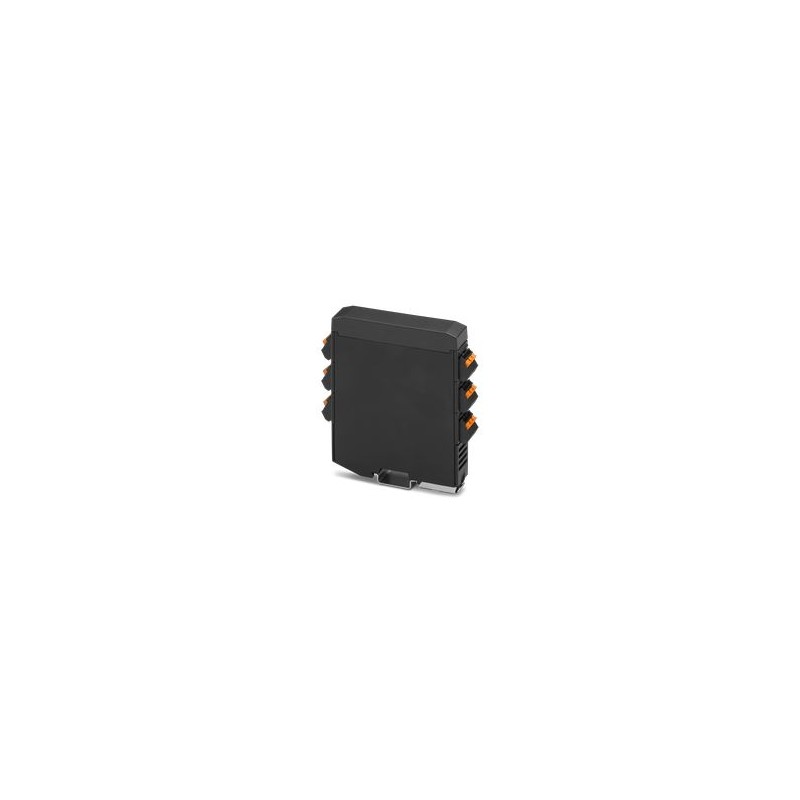

ICS20-KIT-BC100X110-V-BK GP 1540630 PHOENIX CONTACT Hutschienengehäuse, für Hutschienenmontage, mit geschlos..
ICS20-KIT-BC100X110-V-BK GP
1540630
PHOENIX_CONTACT
Hutschienengehäuse, für Hutschienenmontage, mit geschlossenem Schnappdeckel, Farbe: schwarz (ähnlich RAL 9005), Breite: 20 mm, Höhe: 117,6 mm, Tiefe: 116,7 mm, inkl. 6 Stück Leiterplattenstecker, 3-polig, Push-in-Federanschluss, für 2,5 mm², Nennstrom: 16 A, 320 V, Leiterplattenfläche: 9600 mm²
Schalen-Set
Tragschienengehäuse, zur Montage auf Tragschiene, mit geschlossener Rastdeckel, Farbe: schwarz (9005), Breite: 20 mm, Höhe: 117,6 mm, Tiefe: 116,7 mm, einschl. 6 Stück Leiterplattenstecker, 3-polig, Push-in-Federanschluss, für 2,5 mm2, Nennstrom: 16 A, 320 V, Leiterplattenfläche: 9600 mm2
Schaltschranksysteme > Elektronik-Leergehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Beachten Sie bitte die Montageanleitung im Download-Bereich. |
| Allgemein | Material Kontaktpads für Busverbinder galvanisch Gold (Hartgold) |
| Allgemein | Die Angabe der Leiterplattenfläche dient zur Orientierung und bezieht sich auf eine Grundleiterplatte. Das Gehäuse kann auch mehrere Leiterplatten aufnehmen. |
| Produkttyp | Gehäuse-Set |
| Produktfamilie | ICS20 |
| Polzahl | 18 |
| Max. Polzahl | 18 (Rastermaß: 5 mm) |
| Anzahl der Reihen | 3 |
| Ausführung | zur Montage auf Tragschiene, mit geschlossener Rastdeckel |
| einschl. 6 Stück Leiterplattenstecker, 3-polig, Push-in-Federanschluss, für 2,5 mm², Nennstrom: 16 A, 320 V | |
| Gehäuseart | Tragschienengehäuse |
| Lüftungsöffnung vorhanden | nein |
| Gehäuseserie | ICS |
| Anschlussart | Push-in-Federanschluss |
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Maßzeichnung |  |
| Breite | 20 mm |
| Höhe | 117,6 mm |
| Tiefe | 116,7 mm |
| Tiefe ab Oberkante Tragschiene | 110 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe | schwarz (9005) |
| Farbe (Gehäuseunterteil) | schwarz (RAL 9005) |
| Farbe (Gehäuseoberteil) | schwarz (RAL 9005) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Oberflächenbeschaffenheit | unbehandelt |
| Material Gehäuse | Polyamid |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Anzahl der Leiterplattenaufnahmen | 2 |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenfläche gesamt | 9600 mm² |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Tragschienenmontage |
| Einbaulage | senkrecht (Tragschiene waagerecht) |
| Anschlussart | Push-in-Federanschluss |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Farbe (EF000007) | schwarz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
