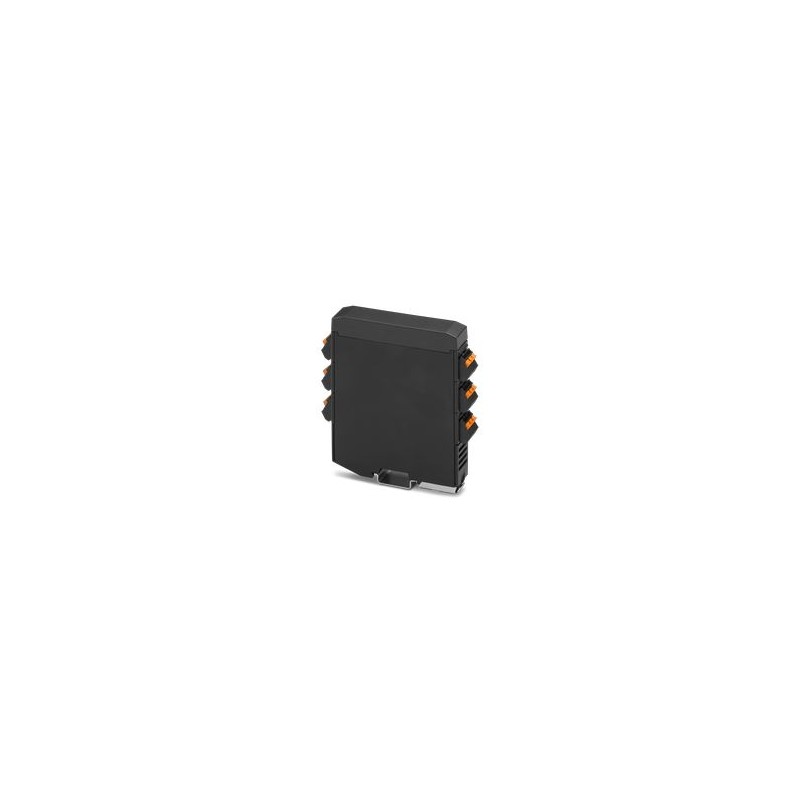

ICS20-KIT-BC100X110-V-BK GP 1540630 PHOENIX CONTACT Caja para carril DIN, para el montaje sobre carril DIN, ..
ICS20-KIT-BC100X110-V-BK GP
1540630
PHOENIX_CONTACT
Caja para carril DIN, para el montaje sobre carril DIN, con tapa encajable cerrada, color: negro (similar RAL 9005), anchura: 20 mm, altura: 117,6 mm, profundidad: 116,7 mm, incl. 6 unidades de conectores para placa de circuito impreso, 3 polos, conexión por resorte push-in, para 2,5 mm2, corriente nominal: 16 A, 320 V, superficie de la placa de circuito impreso: 9600 mm2
Sistemas de armarios eléctricos > Carcasa para electrónica
Envolventes electrónica
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Tenga en cuenta las instrucciones de montaje en el área de descargas. |
| Generalidades | Material de almohadillas de contacto para conectores de bus galvánico oro (oro duro) |
| Generalidades | La indicación de la superficie de la placa de circuito impreso es orientativa y se refiere a una placa de circuito impreso básica. La carcasa también puede alojar varias placas de circuito impreso. |
| Tipo de producto | Set de carcasa |
| Familia de productos | ICS20 |
| Número de polos | 18 |
| Número de polos máx. | 18 (paso: 5 mm) |
| Número de filas | 3 |
| Ejecución | para el montaje sobre carril DIN, con tapa encajable cerrada |
| incl. 6 unidades de conectores para placa de circuito impreso, 3 polos, conexión por resorte push-in, para 2,5 mm², corriente nominal: 16 A, 320 V | |
| Tipo de carcasa | Caja para carril |
| Orificio de ventilación disponible | no |
| Serie de carcasas | ICS |
| Tipo de conexión | Conexión por resorte push-in |
| Sección de conductor AWG | (Convertido según IEC) |
| Esquema de dimensiones |  |
| Anchura | 20 mm |
| Altura | 117,6 mm |
| Profundidad | 116,7 mm |
| Profundidad a partir del borde superior del carril DIN | 110 mm |
| Diseño de las placas de circuito impreso | |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Color | negro (9005) |
| Clase de inflamabilidad según UL 94 | V0 |
| Características de la superficie | no tratado |
| Material carcasa | Poliamida |
| Condiciones ambientales | |
| Código IP máximo alcanzable | IP20 |
| Número de alojamientos de placa de circuito impreso | 2 |
| Tipo de fijación de placas de circuito impreso | Bloqueo |
| Superficie de la placa de circuito impreso total | 9600 mm² |
| Espesor de placa de circuito impreso | 1,4 mm ... 1,8 mm |
| Tipo de montaje | Montaje sobre carril |
| Posición para el montaje | vertical (carril horizontal) |
| Tipo de conexión | Conexión por resorte push-in |
| Tipo de embalaje | empaquetado en caja |
| Tipo del embalaje exterior | Cartón |
| Característica | Valor |
|---|---|
| Color (EF000007) | Negro |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS Y CONECTORES PARA PLACA DE CIRCUITO IMPRESO PHOENIX ES.pdf | 24 Mbytes |
|
