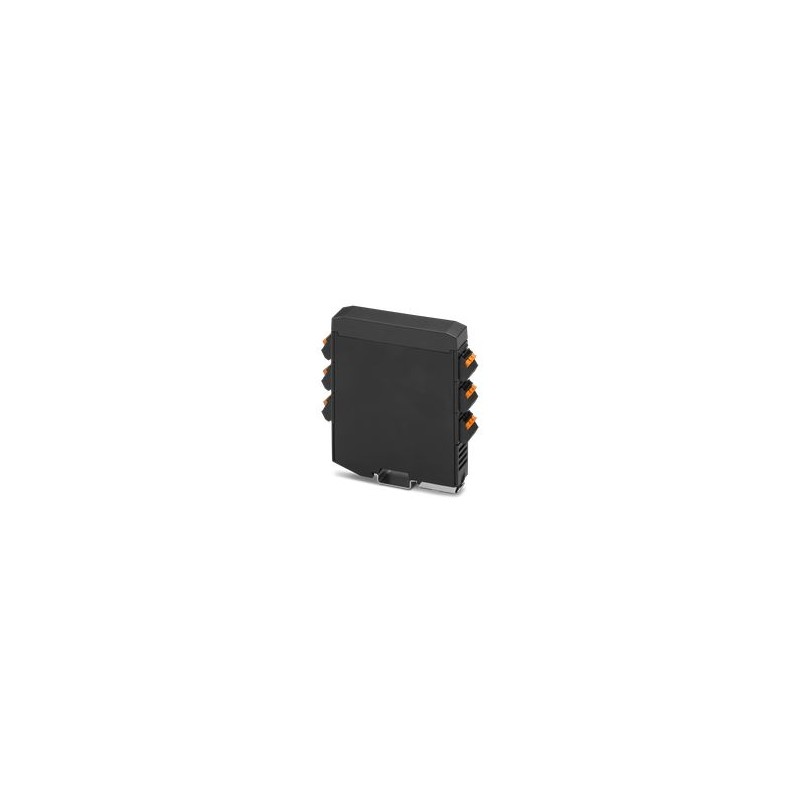

ICS20-KIT-BC100X110-V-BK GP 1540630 PHOENIX CONTACT Boîtier de rail, pour montage sur rail DIN, avec couverc..
ICS20-KIT-BC100X110-V-BK GP
1540630
PHOENIX_CONTACT
Boîtier de rail, pour montage sur rail DIN, avec couvercle fermé à encliquetage, couleur : noir (similaire RAL 9005), largeur : 20 mm, hauteur : 117,6 mm, profondeur : 116,7 mm, y compris 6 connecteurs pour circuit imprimé, 3 pôles, raccord à ressort enfichable, pour 2,5 mm², courant nominal : 16 A, 320 V, surface du circuit imprimé : 9600 mm²
Ensemble de coquilles
Boîtier électronique sur rail DIN, pour montage sur rail DIN, avec couvercle encliquetable fermé, coloris: noir (9005), largeur: 20 mm, hauteur: 117,6 mm, profondeur: 116,7 mm, avec 6 connecteurs de circuits imprimés, à 3 pôles, raccordement à ressort Push-in, pour 2,5 mm2, intensité nominale : 16 A, 320 V, surface de circuit imprimé: 9600 mm2
Armoires, coffrets, boites, baies, pupitres et accessoires > Coffret électronique vide
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Tenez compte des instructions de montage dans la zone de téléchargement. |
| Généralités | Matériau des plots de contact pour connecteurs de bus or galvanisé (or dur) |
| Généralités | L'indication concernant la surface du circuit imprimé est donnée à titre indicatif et se réfère à un circuit imprimé de base. Le boîtier peut également contenir plusieurs circuits imprimés. |
| Type de produit | Ensemble de boîtiers empilables |
| Gamme de produits | ICS20 |
| Nombre de pôles | 18 |
| Nombre de pôles maximum | 18 (pas: 5 mm) |
| Nombre de rangées | 3 |
| Version | pour montage sur rail DIN, avec couvercle encliquetable fermé |
| avec 6 connecteurs de circuits imprimés, à 3 pôles, raccordement à ressort Push-in, pour 2,5 mm², intensité nominale : 16 A, 320 V | |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Ouverture de ventilation disponible | non |
| Série de boîtiers | ICS |
| Type de raccordement | Raccordement à ressort Push-in |
| Section du conducteur AWG | (conversion selon CEI) |
| Dessin coté |  |
| Largeur | 20 mm |
| Hauteur | 117,6 mm |
| Profondeur | 116,7 mm |
| Profondeur à partir du bord supérieur du rail DIN | 110 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Coloris | noir (9005) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Qualité de surface | non traité |
| Matériau du boîtier | Polyamide |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Nombre de supports de circuits imprimés | 2 |
| Type de fixation de circuits imprimés | Verrouillage |
| Surface totale de circuit imprimé | 9600 mm² |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur profilé |
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Type de raccordement | Raccordement à ressort Push-in |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Couleur (EF000007) | Noir |
