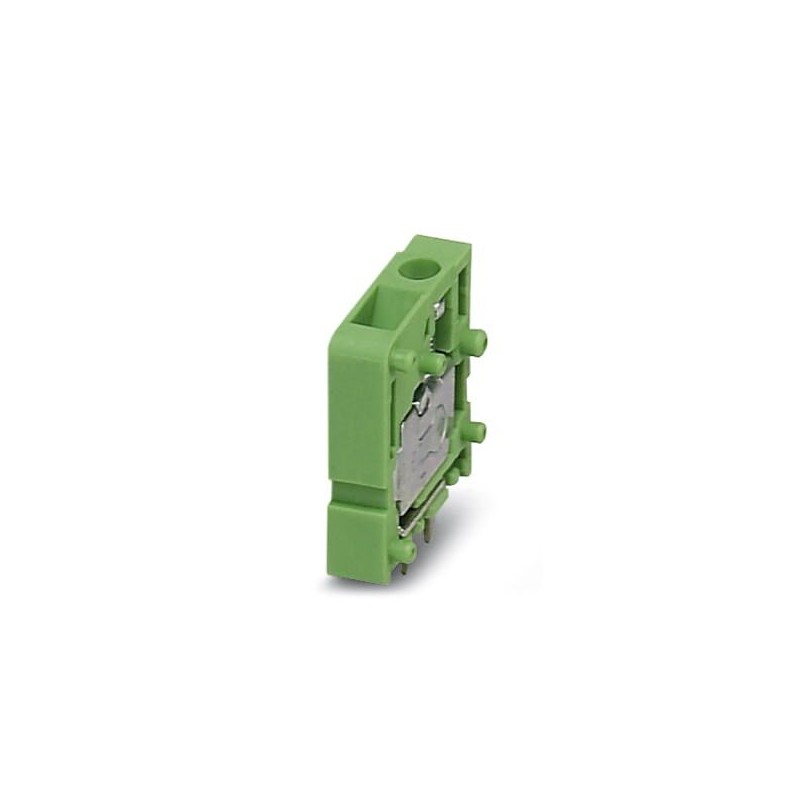

FRONT 2,5-V/SA 5-EX-3 BD:T1+ 1775026 PHOENIX CONTACT Morsettiera per circuito stampato, corrente nominale: 2..
FRONT 2,5-V/SA 5-EX-3 BD:T1+
1775026
PHOENIX_CONTACT
10
Prodotto su richiesta, non accetta il ritorno.
Morsettiera per circuito stampato, corrente nominale: 24 A, passo: 5 mm, numero di poli: 3, tipo di connessione: Connessione a vite, anteriore, montaggio: Saldatura da onda, direzione di collegamento conduttore/pcb: 90 °, colore: verde
Morsettiera per circuito stampato, corrente nominale: 21 A, sezione nominale: 2,5 mm², numero di potenziali: 3, numero di file: 1, numero di poli per fila: 3, famiglia articoli: FRONT 2,5-V-EX, passo: 5 mm, tipo di collegamento: Collegamento a vite frontale, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 90 °, colore: verde, disposizione dei perni: disposizione lineare dei perni, lunghezza dei perni [P]: 3,5 mm, numero di perni a saldare per potenziale: 2, tipo di imballaggio: in scatola
Morsetto per circuiti stampati, corrente nominale: 21 A, sezione nominale: 2,5 mm², passo: 5 mm, numero poli: 3, collegamento: Connessione a vite frontale, montaggio: Saldatura ad onde, direzione di collegamento conduttore/scheda: 90 °, colore: verde, Layout Pin: Piedinatura doppia lineare, Lunghezza pin [P]: 3,5 mm
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1775026 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | AAACAA - |
| Quantità di ordinazione minima | 10 PZ |
| GTIN | 4046356497183 |
| Peso per pezzo (confezione esclusa) | 11,550 g |
| Numero tariffa doganale | 85369010 |
Caratteristiche articolo
| Abbreviazione | Morsetto per circuiti stampati |
|---|---|
| Famiglia articolo | FRONT 2,5-V-EX |
| Passo | 5 mm |
| N. poli | 3 |
| Collegamento | Connessione a vite frontale |
| Filettatura | M2,5 |
| Tipo di montaggio | Saldatura ad onde |
| Layout pin | Piedinatura doppia lineare |
| Numero di piani | 1 |
| Numero collegamenti | 3 |
| Numero dei potenziali | 3 |
Dati elettrici
| Corrente nominale | 21 A |
|---|---|
| Tensione nominale | 176 V |
| Corrente di dimensionamento | 21 A |
| Tensione di dimensionamento | 176 V |
Dati di collegamento
| Collegamento | Connessione a vite frontale |
|---|---|
| a innesto | sì |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore AWG / kcmil | 24 ... 14 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica rigidi | 0,2 mm² ... 0,75 mm² |
| 2 conduttori di sezione identica flessibili | 0,2 mm² ... 0,75 mm² |
| 2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica | 0,25 mm² ... 0,34 mm² |
| Lunghezza del tratto da spelare | 9 mm |
| Coppia di serraggio | 0,4 Nm ... 0,5 Nm |
Indicazioni materiale - contatti
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (4 - 8 µm Sn) |
Indicazioni materiale - custodia
| Colore custodia | verde (6021) |
|---|---|
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
Quote relative al prodotto
| Disegno quotato |  |
|---|---|
| Lunghezza [ l ] | 18,5 mm |
| Passo | 5 mm |
| Altezza (senza pin di saldatura) | 20 mm |
| Lunghezza pin [P] | 3,5 mm |
| Distanza codoli | 5 mm |
| Dimensioni dei codoli | 0,8 x 0,8 mm |
| Misura a | 10 mm |
Condizioni ambientali
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
|---|---|
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (In funzione della curva di derating/carico di corrente ammesso) |
Attacco e metodi di collegamento
| Prova di integrità e stabilità dei conduttori | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato |
Prova di trazione
| Prova di trazione | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Controllo superato | |
| Sezione conduttore / tipo conduttore / forza di trazione | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / flessibile / > 50 N | |
| 2,5 mm² / rigido / > 50 N |
Distanze in aria e linee di fuga
| Distanze in aria e superficiali | |
|---|---|
| Valore minimo distanza in aria - campo non omogeneo (III/3) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (III/2) | 3 mm |
| Valore minimo distanza in aria - campo non omogeneo (II/2) | 3 mm |
| Valore minimo della distanza superficiale (III/3) | 3,2 mm |
| Valore minimo della distanza superficiale (III/2) | 3 mm |
| Valore minimo della distanza superficiale (II/2) | 3,2 mm |
Prova di riscaldamento
| Risultato | Controllo superato |
|---|---|
| Specifica di prova | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
Prova vibrazioni
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Risultato | Controllo superato |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 - 60,1 Hz) |
| Durata di prova per asse | 2,5 h |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
| Caratteristica | Valore |
|---|---|
| altezza (EF000040) | 23 mm |
| numero di collegamenti elettrici (EF008252) | 3 |
| numero di piani (EF002659) | 1 |
| dimensione modulare dei collegamenti (EF006827) | 5 mm |
| corrente nominale In (EF008250) | 21 A |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| tipo di collegamento conduttore (EF006821) | raccordo a vite |
| sezione conduttore collegabile unifilare (EF007337) | 0.2 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.25 mm² |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.2 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.2 mm² |
| tipo di collegamento circuito stampato (EF006822) | raccordo da saldare |
| materiale della superficie di collegamento (EF006826) | stagno |
| diametro del pin di collegamento (EF006823) | 1.2 mm |
| lunghezza del pin (EF006825) | 3.5 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | verde |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -50 °C |
| tipo di fissaggio circuito stampato (EF008226) | contatto di collegamento |
| tipo di fissaggio (EF002442) | saldare |
| tipo di banderuolatura (EF007011) | cartone (per SMD) |
