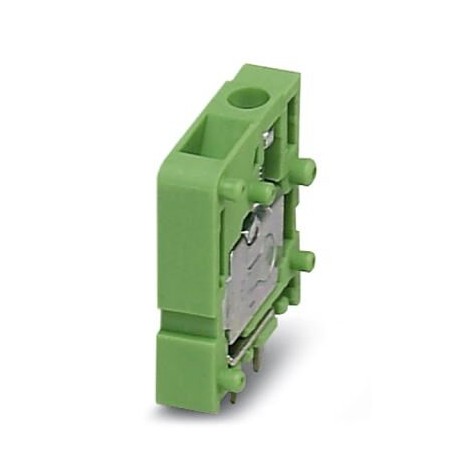

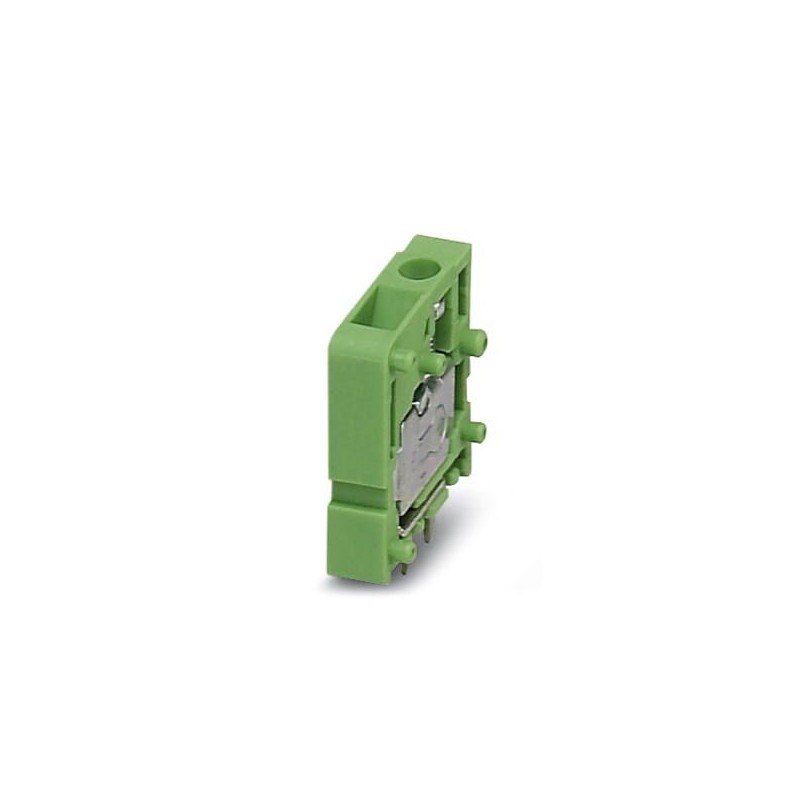

FRONT 2,5-V/SA 5-EX-3 BD:T1+ 1775026 PHOENIX CONTACT Leiterplattenklemme
FRONT 2,5-V/SA 5-EX-3 BD:T1+
1775026
PHOENIX_CONTACT
10
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattenklemme
Leiterplattenklemme, Bemessungsstrom: 21 A, Nennquerschnitt: 2,5 mm², Anzahl der Potentiale: 3, Anzahl der Reihen: 1, Anzahl der Pole pro Reihe: 3, Artikelfamilie: FRONT 2,5-V-EX, Rastermaß: 5 mm, Anschlussart: Frontverschraubung, Montage: Wellenlöten, Leiteranschlussrichtung/Leiterplatte: 90°, Farbe: grün, Pinanordnung: Lineare Pinanordnung, Stiftlänge [P]: 3,5 mm, Anzahl der Schweißstifte pro Potential: 2, Verpackungsart: verpackt
Leiterplattenklemme, Nennstrom: 21 A, Nennquerschnitt: 2,5 mm², Rastermaß: 5 mm, Polzahl: 3, Anschlussart: Frontschraubanschluss, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 90 °, Farbe: grün, Pin-Layout: Lineares Doppel-Pinning, Pinlänge [P]: 3,5 mm
Steckverbinder > Leiterplattenklemme
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1775026 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356497183 |
| Gewicht pro Stück (exklusive Verpackung) | 11,550 g |
| Gewicht pro Stück (inklusive Verpackung) | 11,550 g |
| Zolltarifnummer | 85369010 |
| Herkunftsland | DE (Deutschland) |
Artikeleigenschaften
| Kurzbezeichnung | Leiterplattenklemme |
|---|---|
| Artikelfamilie | FRONT 2,5-V-EX |
| Rastermaß | 5 mm |
| Polzahl | 3 |
| Anschlussart | Frontschraubanschluss |
| Schraubengewinde | M2,5 |
| Montageart | Wellenlöten |
| Pinlayout | Lineares Doppel-Pinning |
| Anzahl der Etagen | 1 |
| Anzahl der Anschlüsse | 3 |
| Anzahl der Potenziale | 3 |
Elektrische Kenndaten
| Nennstrom | 21 A |
|---|---|
| Nennspannung | 176 V |
| Bemessungsstrom | 21 A |
| Bemessungsspannung | 176 V |
Anschlussvermögen
| Anschlussart | Frontschraubanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG / kcmil | 24 ... 14 |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| 2 Leiter gleichen Querschnitts starr | 0,2 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel | 0,2 mm² ... 0,75 mm² |
| 2 Leiter gleichen Querschnitts flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 0,34 mm² |
| Abisolierlänge | 9 mm |
| Anzugsdrehmoment | 0,4 Nm ... 0,5 Nm |
Materialangaben - Kontakt
| Hinweis | WEEE/RoHS konform, whisker-frei nach IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Material Kontakt | Cu-Legierung |
| Oberflächenbeschaffenheit | galvanisch verzinnt |
| Metalloberfläche Klemmstelle (Deckschicht) | Zinn (4 - 8 µm Sn) |
| Metalloberfläche Lötbereich (Deckschicht) | Zinn (4 - 8 µm Sn) |
Materialangaben - Gehäuse
| Farbe Gehäuse | grün (6021) |
|---|---|
| Isolierstoff | PA |
| Isolierstoffgruppe | I |
| CTI nach IEC 60112 | 600 |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Glühdraht-Entflammbarkeitszahl GWFI nach EN 60695-2-12 | 850 |
| Glühdraht-Entzündungstemperatur GWIT nach EN 60695-2-13 | 775 |
| Temperatur der Kugeldruckprüfung nach EN 60695-10-2 | 125 °C |
Maßangaben zum Produkt
| Maßzeichnung |  |
|---|---|
| Länge [ l ] | 18,5 mm |
| Rastermaß | 5 mm |
| Bauhöhe (Höhe ohne Lötpin) | 20 mm |
| Pinlänge [P] | 3,5 mm |
| Stiftabstand | 5 mm |
| Stiftabmessungen | 0,8 x 0,8 mm |
| Maß a | 10 mm |
Verpackungsangaben
| Verpackungsart | verpackt im Karton |
|---|---|
| Verpackungseinheit | 10 |
| Benennung Verpackungseinheiten | Stück |
Umgebungsbedingungen
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
|---|---|
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (In Abhängigkeit der Strombelastbarkeits-/Derating-Kurve) |
Anschluss und Verbindungsmethode
| Prüfung auf Leiterbeschädigung und -lockerung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden |
Zugprüfung
| Zugprüfung | DIN EN 60999-1 (VDE 0609-1):2000-12 |
|---|---|
| Prüfung bestanden | |
| Leiterquerschnitt / Leiterart / Zugkraft | 0,2 mm² / starr / > 10 N |
| 0,2 mm² / flexibel / > 10 N | |
| 2,5 mm² / flexibel / > 50 N | |
| 2,5 mm² / starr / > 50 N |
Luft- und Kriechstrecken
| Luft und Kriechstrecken | |
|---|---|
| Mindestwert der Luftstrecke - inhomogenes Feld (III/3) | 3 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (III/2) | 3 mm |
| Mindestwert der Luftstrecke - inhomogenes Feld (II/2) | 3 mm |
| Mindestwert der Kriechstrecke (III/3) | 3,2 mm |
| Mindestwert der Kriechstrecke (III/2) | 3 mm |
| Mindestwert der Kriechstrecke (II/2) | 3,2 mm |
Erwärmungsprüfung
| Ergebnis | Prüfung bestanden |
|---|---|
| Prüfspezifikation | DIN EN 60947-7-4 (VDE 0611-7-4):2014-08 |
Vibrationsprüfung
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
|---|---|
| Ergebnis | Prüfung bestanden |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,35 mm (10 - 60,1 Hz) |
| Prüfdauer je Achse | 2,5 h |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27261100 |
| eCl@ss 6.0 | 27261100 |
| eCl@ss 7.0 | 27440401 |
| eCl@ss 8.0 | 27440401 |
| eCl@ss 9.0 | 27440401 |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002643 |
| ETIM 5.0 | EC002643 |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
UNSPSC
| UNSPSC 6.01 | 30211801 |
|---|---|
| UNSPSC 7.0901 | 39121432 |
| UNSPSC 11 | 39121432 |
| UNSPSC 12.01 | 39121432 |
| UNSPSC 13.2 | 39121432 |
| UNSPSC 18.0 | 39121432 |
| UNSPSC 19.0 | 39121432 |
| UNSPSC 20.0 | 39121432 |
| UNSPSC 21.0 | 39121432 |
| Merkmal | Wert |
|---|---|
| Höhe (EF000040) | 23 mm |
| Anzahl der elektrischen Anschlüsse (EF008252) | 3 |
| Anzahl der Etagen (EF002659) | 1 |
| Rastermaß der Anschlüsse (EF006827) | 5 mm |
| Bemessungsstrom In (EF008250) | 21 A |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Anschlussart Leiter (EF006821) | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.2 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 0.2 mm² |
| Anschlussart Leiterplatte (EF006822) | Lötanschluss |
| Werkstoff der Anschlussoberfläche (EF006826) | Zinn |
| Durchmesser Anschlusspin (EF006823) | 1.2 mm |
| Länge des Pins (EF006825) | 3.5 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -50 °C |
| Art der Leiterplattenbefestigung (EF008226) | Anschlusskontakt |
| Befestigungsart (EF002442) | löten |
| Art der Banderolierung (EF007011) | Karton (für SMD) |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
