> PHOENIX_CONTACT>Разъемы PCB>FRONT 2,5-V/SA 5-EX-3 BD:T1+ 1775026 PHOENIX CONTACT Клеммы для печатной платы
Предыдущий товар Следующий продукт

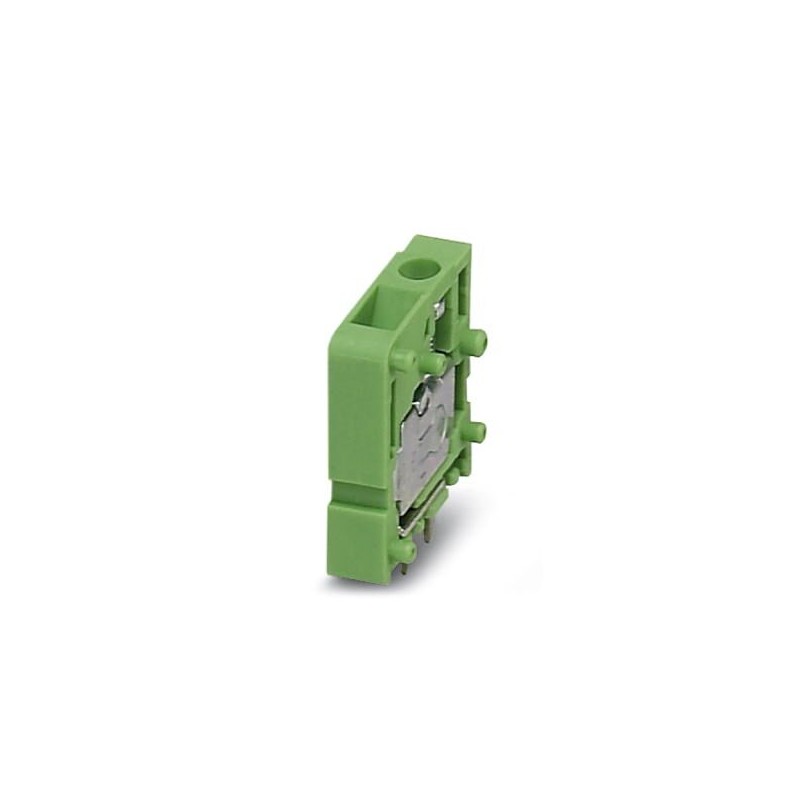

FRONT 2,5-V/SA 5-EX-3 BD:T1+ 1775026 PHOENIX CONTACT Клеммы для печатной платы Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

FRONT 2,5-V/SA 5-EX-3 BD:T1+ 1775026 PHOENIX CONTACT Клеммы для печатной платы

FRONT 2,5-V/SA 5-EX-3 BD:T1+

1775026

PHOENIX_CONTACT

10

Продукт по требованию, без возврата.

Клеммы для печатной платы

Клеммная колодка печатной платы, номинальный ток: 21 А, номинальное сечение: 2,5 мм², количество потенциалов: 3, количество рядов: 1, количество полюсов в ряду: 3, артикул семейства: FRONT 2.5-V-EX, шаг: 5 мм, тип подключения: Переднее винтовое соединение, монтаж: Пайка волной волны, направление подключения проводника/печатная плата: 90 °, цвет: зеленый, Расположение контактов: Линейное расположение контактов, Длина штифта [P]: 3,5 мм, количество сварочных штифтов на потенциал: 2, тип упаковки: в коробке

Клеммы для печатной платы, номинальный ток: 21 A, номинальное сечение: 2,5 мм², размер шага: 5 мм, полюсов: 3, тип подключения: Фронтальные винтовые зажимы, монтаж: Пайка волной припоя, направление подключения, проводник/печатная плата: 90 °, цвет: зеленый, Расположение контактов: Линейное двойное расположение выводов, Длина выводов [P]: 3,5 мм

Подробнее


Разъемы штекерные промышленные > Клемма печатной платы

Разъемы PCB

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $91.35
Цена за единицу: $9.14
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Коммерческие данные

Код заказа1775026
Упаковочная единица10 stk
Минимальный объем заказа10 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4046356497183
Вес/шт. (без упаковки)11,550 GRM

Чертежи

Диаграмма

Диаграмма
Тип: FRONT 2,5-V/SA 5/...

Вернуться вверх

Характеристики товаров

Условное обозначениеКлеммы для печатной платы
Серия изделийFRONT 2,5-V-EX
Размер шага5 мм
Полюсов3
Тип подключенияФронтальные винтовые зажимы
Резьба винтовM2,5
Тип монтажаПайка волной припоя
Расположение выводовЛинейное двойное расположение выводов
Количество ярусов1
Количество точек подключения3
Количество потенциалов3
Вернуться вверх

Электрические параметры

Номинальный ток21 A
Номинальное напряжение176 В
Расчетный ток21 A
Расчетное напряжение176 В
Вернуться вверх

Соединительная способность

Тип подключенияФронтальные винтовые зажимы
вставнойда
Сечение жесткого провода0,2 мм² ... 2,5 мм²
Сечение гибкого провода0,2 мм² ... 2,5 мм²
Сечение провода AWG / kcmil24 ... 14
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки0,25 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом0,25 мм² ... 1,5 мм²
2 жестких провода одинакового сечения0,2 мм² ... 0,75 мм²
2 гибких провода одинакового сечения0,2 мм² ... 0,75 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки0,25 мм² ... 0,34 мм²
Длина оголяемой части9 мм
Момент затяжки0,4 Нм ... 0,5 Нм
Вернуться вверх

Данные о материале - контакт

УказаниеСоответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Материал, контактСплав меди
Качество поверхностигальваническое лужение
Металлическая поверхность точки подключения (внешнее покрытие)Олово (4 - 8 мкм Sn)
Металлическая поверхность зоны пайки (покрытие)Олово (4 - 8 мкм Sn)
Вернуться вверх

Данные о материале - корпус

Цвет корпусазеленый (6021)
Изоляционный материалPA
Группа изоляционного материалаI
CTI согласно МЭК 60112600
Класс воспламеняемости согласно UL 94V0
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2125 °C
Вернуться вверх

Указание размеров изделия

Чертеж
Длина [ l ]18,5 мм
Размер шага5 мм
Монтажная высота (высота без паечного штифта)20 мм
Длина выводов [P]3,5 мм
Расстояние между штырями5 мм
Размеры штыря0,8 x 0,8 мм
Размер a10 мм
Вернуться вверх

Размеры для проектирования печатной платы

Диаметр отверстий1,2 мм
Расстояние между штырями5 мм
Вернуться вверх

Данные по упаковке

Форма упаковкив картонной коробке
Количество в одной упаковке10
Наименование, количество в одной упаковкеШт.
Вернуться вверх

Окружающие условия

Температура окружающей среды (хранение/транспорт)-40 °C ... 70 °C
Температура окружающей среды (при монтаже)-5 °C ... 100 °C
Температура окружающей среды (при эксплуатации)-40 °C ... 100 °C (В зависимости от кривой тока нагрузки по току/изменения характеристик)
Вернуться вверх

Подключение и метод кабельной разводки

Испытание на повреждение и расшатывание проводникаDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Вернуться вверх

Испытание на растяжение

Испытание на растяжениеDIN EN 60999-1 (VDE 0609-1):2000-12
Испытание проведено
Сечение провода / тип кабеля / растягивающее усилие0,2 мм² / жесткий / > 10 Н
0,2 мм² / гибкий / > 10 Н
2,5 мм² / гибкий / > 50 Н
2,5 мм² / жесткий / > 50 Н
Вернуться вверх

Электрические испытания

Расчетный ток21 A
Сечение провода2,5 мм²
Вернуться вверх

Воздушные пути и пути утечки

Воздушный путь и путь утечки
Минимальный воздушный путь - неоднородное поле (III/3)3 мм
Минимальный воздушный путь - неоднородное поле (III/2)3 мм
Минимальный воздушный путь - неоднородное поле (II/2)3 мм
Минимальный путь утечки (III/3)3,2 мм
Минимальный путь утечки (III/2)3 мм
Минимальный путь утечки (II/2)3,2 мм
Вернуться вверх

Испытание на нагревание

РезультатИспытание проведено
Спецификации по испытаниюDIN EN 60947-7-4 (VDE 0611-7-4): 2014-08
Вернуться вверх

Испытание на вибростойкость

Спецификации по испытаниюDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
РезультатИспытание проведено
Частота10 - 150 - 10 Гц
Скорость развертки1 октава/мин.
Амплитуда0,35 мм (10 - 60,1 Гц)
Продолжительность испытания на 1 ось2,5 ч
Вернуться вверх

Стандарты и предписания

Подключение согласно стандартуEN-VDE
Вернуться вверх

Environmental Product Compliance

China RoHSПериод времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
Вернуться вверх

Классификация

eCl@ss

eCl@ss 4.027141100
eCl@ss 4.127141100
eCl@ss 5.027141100
eCl@ss 5.127261100
eCl@ss 6.027261100
eCl@ss 7.027440401
eCl@ss 8.027440401
eCl@ss 9.027440401
Вернуться вверх

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643
ETIM 6.0EC002643
ETIM 7.0EC002643
Вернуться вверх

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432
UNSPSC 18.039121432
UNSPSC 19.039121432
UNSPSC 20.039121432
UNSPSC 21.039121432
Вернуться вверх

ETIM for 1775026 Connectors (EC002643)
Характеристика Значение
Height (EF000040) 23 mm
Number of electrical connections (EF008252) 3
Number of levels (EF002659) 1
Modular spacing connections (EF006827) 5 mm
Rated current In (EF008250) 21 A
Over voltage category (EF006785) III
Pollution degree (EF006786) 2
Connection type conductor (EF006821) Screw connection
Connectable conductor cross section solid-core (EF007337) 0.2 mm²
Connectable conductor cross section fine-strand with cable end sleeve (EF007339) 0.25 mm²
Connectable conductor cross section fine-strand without cable end sleeve (EF007341) 0.2 mm²
Connectable conductor cross section multi-wired (EF007343) 0.2 mm²
Connection type PCB (EF006822) Soldering connection
Material connection surface (EF006826) Tin
Diameter connection pin (EF006823) 1.2 mm
Length pin (EF006825) 3.5 mm
Material insulation body (EF007543) Other
Housing colour (EF000136) Green
Inflammability class of insulation material according to UL94 (EF002521) V0
Operating temperature (EF002393) -50 °C
Type of PCB fastening (EF008226) Connecting contact
Type of fastening (EF002442) Solder
Type of banding (EF007011) Carton (for SMD)
