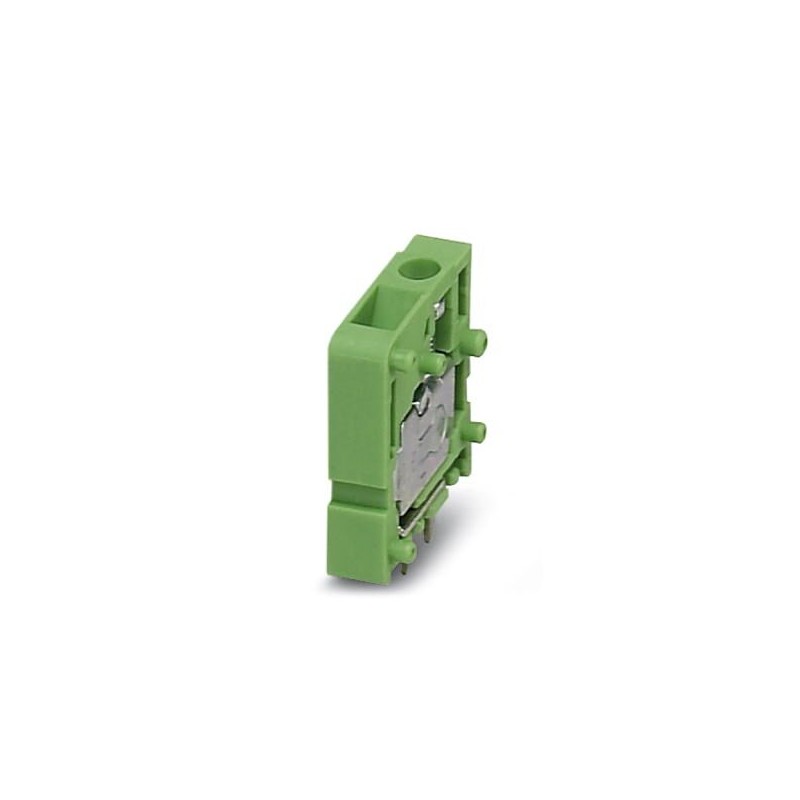

FRONT 2,5-V/SA 5-EX-3 BD:T1+

1775026

PHOENIX_CONTACT

10

Terminal pour carte de circuit imprimé, le courant nominal: 24 A, pas: 5 mm, nombre de pôles: 3, type de raccordement: Raccordement par vis à l'avant, d'assemblage: Soudure par vague direction pour le raccordement du conducteur/pcb: 90 °, couleur: vert

Bloc de jonction C.I., intensité nominale: 21 A, section nominale: 2,5 mm², pas: 5 mm, nombre de pôles: 3, type de raccordement: Raccordement vissé frontal, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 90 °, coloris: vert, Disposition des broches: Brochage double linéaire, Longueur de broche [P]: 3,5 mm

Plus de détails


Connecteurs PCB

* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT

Prix total: $81.36
Prix unitaire: $8.14

*Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

En savoir plus

▲


Données commerciales

Code de commande1775026
Unité de conditionnement1
GTIN4046356497183
Numéro du tarif douanier85369010

Schémas

Diagramme

Diagramme
Type : FRONT 2,5-V/SA 5/...

Haut de la page

Propriétés de l'article

Désignation abrégéeBloc de jonction C.I.
Famille d'articlesFRONT 2,5-V-EX
Pas5 mm
Nombre de pôles3
Type de raccordementRaccordement vissé frontal
Filetage visM2,5
Type de montageSoudage à la vague
Tracé brochageBrochage double linéaire
Nombre d'étages1
Nombre de connexions3
Nombre de potentiels3
Haut de la page

Caractéristiques électriques principales

Intensité nominale21 A
Tension nominale176 V
Courant de référence21 A
Tension de référence176 V
Haut de la page

Capacité de raccordement

Type de raccordementRaccordement vissé frontal
enfichableoui
Section de conducteur rigide0,2 mm² ... 2,5 mm²
Section de conducteur souple0,2 mm² ... 2,5 mm²
Section de conducteur AWG / kcmil24 ... 14
Section de conducteur souple avec embout, sans douille en plastique0,25 mm² ... 1,5 mm²
Section de conducteur souple avec embout et douille en plastique0,25 mm² ... 1,5 mm²
2 conducteurs rigides de même section0,2 mm² ... 0,75 mm²
2 conducteurs souples de même section0,2 mm² ... 0,75 mm²
2 conducteurs de même section, flexibles avec embout sans douille en plastique0,25 mm² ... 0,34 mm²
Longueur à dénuder9 mm
Couple de serrage0,4 Nm ... 0,5 Nm
Haut de la page

Indication de matériau - contact

RemarqueConforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201
Matériau de contactAlliage de Cu
Qualité de surfaceétamage galvanique
Surface métallique point de connexion (couche supérieure)Etain (4 - 8 µm Sn)
Surface métallique zone de soudage (couche supérieure)Etain (4 - 8 µm Sn)
Haut de la page

Indication de matériau - boîtier

Couleur du boîtiervert (6021)
Matériau isolantPA
Groupe d'isolantI
IRC selon CEI 60112600
Classe d'inflammabilité selon UL 94V0
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12850
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13775
Température des essais de pression à bille selon la norme EN 60695-10-2125 °C
Haut de la page

Dimensions du produit

Dessin coté
Longueur [ l ]18,5 mm
Pas5 mm
Hauteur de montage (sans picot)20 mm
Longueur de broche [P]3,5 mm
Ecartement des picots5 mm
Dimensions des picots0,8 x 0,8 mm
Cote a10 mm
Haut de la page

Dimensions pour la conception de circuits imprimés

Diamètre de perçage1,2 mm
Ecartement des picots5 mm
Haut de la page

Indications de conditionnement

Type de conditionnementEmballé dans un carton
Unité d'emballage10
Dénomination unités d'emballageQuantité
Haut de la page

Conditions d'environnement

Température ambiante (stockage/transport)-40 °C ... 70 °C
Température ambiante (montage)-5 °C ... 100 °C
Température ambiante (fonctionnement)-40 °C ... 100 °C (En fonction de la courbe de capacité de courant / de derating)
Haut de la page

Raccordement et méthode de connexion

Test - Recherche de dommages et de descellementsDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi
Haut de la page

Contrôle de la traction

Contrôle de la tractionDIN EN 60999-1 (VDE 0609-1):2000-12
Test réussi
Section de conducteur / type de conducteur / force de retrait0,2 mm² / rigide / > 10 N
0,2 mm² / souple / > 10 N
2,5 mm² / souple / > 50 N
2,5 mm² / rigide / > 50 N
Haut de la page

Contrôles électriques

Courant de référence21 A
Section du conducteur2,5 mm²
Haut de la page

Distances dans l'air et lignes de fuite

Lignes de fuites et distances dans l'air
Valeur minimale de la distance dans l'air - champ non homogène (III/3)3 mm
Valeur minimale de la distance dans l'air - champ non homogène (III/2)3 mm
Valeur minimale de la distance dans l'air - champ non homogène (II/2)3 mm
Valeur minimale de la ligne de fuite (III/3)3,2 mm
Valeur minimale de la ligne de fuite (III/2)3 mm
Valeur minimale de la ligne de fuite (II/2)3,2 mm
Haut de la page

Essai d'échauffement

RésultatTest réussi
Spécification de contrôleDIN EN 60947-7-4 (VDE 0611-7-4):2014-08
Haut de la page

Essai de vibration

Spécification de contrôleDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
RésultatTest réussi
Fréquence10 - 150 - 10 Hz
Vitesse de balayage1 octave/min
Amplitude0,35 mm (10 - 60,1 Hz)
Durée de contrôle par axe2,5 h
Haut de la page

Normes et spécifications

Connexion selon la normeEN-VDE
Haut de la page

Environmental Product Compliance
