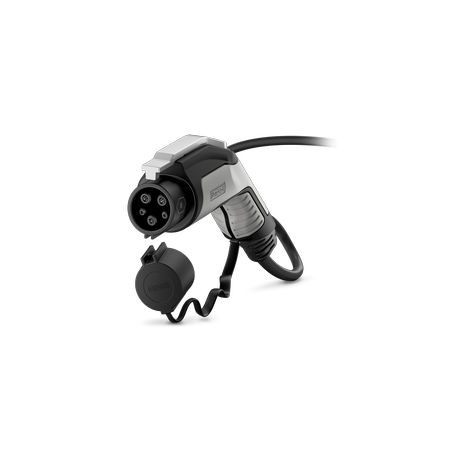

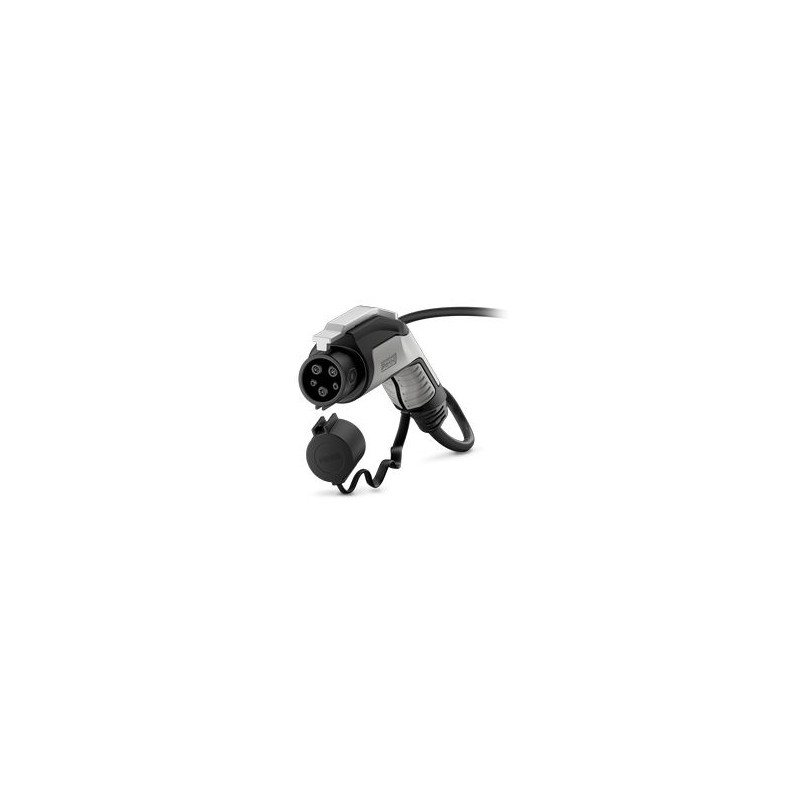

EV-T1G2C-1AC40A-5,0M10ASBK01 1488686 PHOENIX CONTACT CHARX Connect comfort, cavo di ricarica AC, con connett..
EV-T1G2C-1AC40A-5,0M10ASBK01
1488686
PHOENIX_CONTACT
CHARX Connect comfort, cavo di ricarica AC, con connettore di ricarica per veicoli e estremità cavo aperta, per la ricarica a corrente alternata (AC) per veicoli elettrici (EV) con ingressi di ricarica tipo 1, con cappuccio Type 1, SAE J1772, 40 A / 250 V (AC), logo Phoenix Contact, cavo: 5 m, nero, dritto
Cavo di ricarica
CHARX connect comfort, Cavo di ricarica AC, con connettore di ricarica lato veicolo ed estremità aperta, per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese lato veicolo tipo 1, con cappuccio di protezione, Tipo 1, SAE J1772, 40 A / 250 V (AC), Logo PHOENIX CONTACT, cavi: 5 m, nero, diritto
E-Mobility
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Tipo di prodotto | Cavo di ricarica AC |
| Famiglia di prodotti | CHARX connect comfort |
| Applicazione | per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese lato veicolo tipo 1 |
| per l'installazione su stazioni di ricarica per la mobilità elettrica (EVSE) | |
| Esecuzione | Cavo di ricarica AC |
| con connettore di ricarica lato veicolo ed estremità aperta | |
| Dotazione | con cappuccio di protezione |
| Logo aggiunto | Logo PHOENIX CONTACT |
| Modalità di carica | AC Level 2 |
| Standard di ricarica | Tipo 1 |
| Tipo di trasmissione del segnale | Pulse width modulation |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica | 480 Ω (Leva azionata) |
| 150 Ω (Leva non azionata) | |
| Tipo di corrente di carica | AC monofase |
| Potenza di ricarica | 10 kW |
| Corrente di ricarica | 40 A |
| Contatto di potenza | |
| Numero | 3 (L1, N, PE) |
| Tensione nominale | 250 V AC |
| Corrente nominale | 40 A |
| Contatto di segnalazione | |
| Numero | 2 (CP, CS) |
| Tensione nominale | 30 V AC |
| Corrente nominale | 2 A |
| Sezione conduttore AWG | (convertito secondo IEC) |
| Connettore di ricarica lato veicolo | |
| Larghezza | 58 mm |
| Altezza | 151,1 mm |
| Profondità | 236,1 mm |
| Colore (Custodia) | nero (9005) |
| Colore (Maniglie) | nero (9005) |
| Colore (Elemento di azionamento) | grigio-argento (7001) |
| Colore (Inserto frontale) | nero (9005) |
| Colore (Cappuccio di protezione) | nero (9005) |
| Colore (Cavo) | nero (9005) |
| Materiale (Connettore di ricarica lato veicolo) | Plastica |
| Materiale (Guaina esterna cavo) | TPE-U |
| Materiale (Superficie contatti) | Argento |
| Lunghezza cavo | 5 m |
| Norme/disposizioni relative ai cavi | UL 62 |
| FFSO7.E343212 | |
| Peso della linea | max. 385 kg/km |
| Tipo di cavo | diritto |
| Struttura dei cavi | 3 x 10 AWG + 1 x 18 AWG |
| Diametro esterno conduttore | 17 mm ±0,4 mm |
| Guaina esterna, materiale | TPE |
| Lunghezza di spelatura della guaina isolante | 70 mm ±5 mm |
| Resistenza linea | ≤ 0,00351 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Raggio di piegatura | min. 255 mm (15x diametro) |
| Dati meccanici | |
| Cicli di manovra | > 10000 |
| Forza di inserzione | < 75 N |
| Forza di trazione | < 75 N |
| Condizioni ambientali | |
| Grado di protezione (Presa lato veicolo) | IP44 (collegato, è possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti) |
| Grado di protezione (Cappuccio di protezione) | IP54 |
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | 5000 m (sopra il livello del mare) |
| Norme | |
| Norme/Disposizioni | SAE J1772 |
| Caratteristica | Valore |
|---|---|
| tipo di corrente (EF000143) | AC 1-fase |
| numero dei conduttori di comunicazione (EF009317) | 2 |
| tipo di estremità lato veicolo (EF009318) | tipo 1 |
| tipo di estremità lato infrastruttura (EF009319) | estremità libera |
| con Incable Control Box (ICCB) (scatola di controllo in-cavo) (EF009320) | No |
| modalità di carica (EF009321) | modalità 3 |
| corrente nominale (EF000001) | 40 A |
| tensione nominale (EF000002) | 250 V |
| con sensore di temperatura (EF006034) | No |
| lunghezza del cavo (EF000536) | 5 m |
| tipo di cavo (EF000081) | diritto |
| materiale di contatto (EF004019) | altro |
| trattamento superficiale (EF002558) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY IT.pdf | 6 Mbytes |
|
