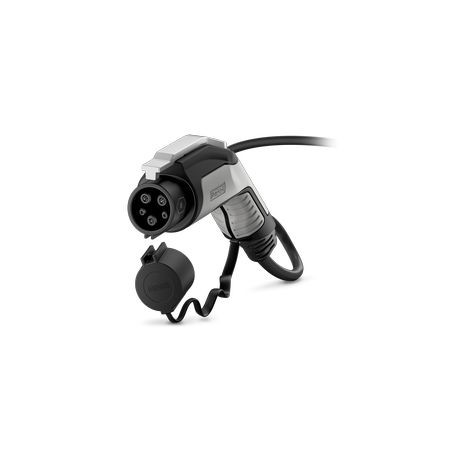

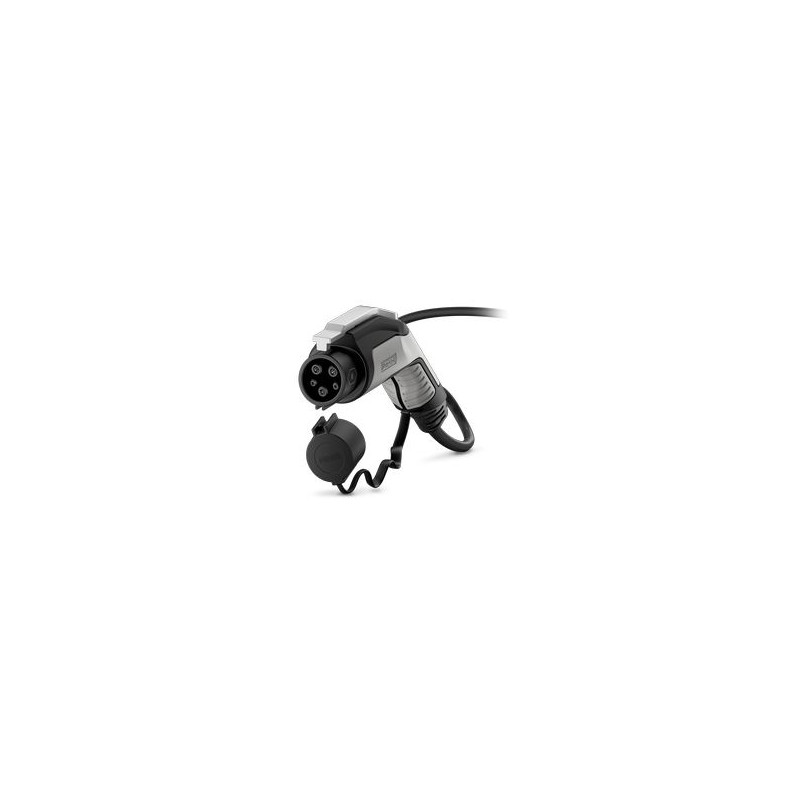

EV-T1G2C-1AC40A-5,0M10ASBK01 1488686 PHOENIX CONTACT Câble de charge
EV-T1G2C-1AC40A-5,0M10ASBK01
1488686
PHOENIX_CONTACT
Câble de charge
CHARX connect comfort, câble de charge AC, avec connecteur de charge du véhicule et extrémité de câble ouverte, pour la charge des véhicules électriques (VE) en courant alternatif (AC) via des prises de charge de véhicule de type 1, avec capuchon de protection, Type 1, SAE J1772, 40 A / 250 V (AC), logo PHOENIX CONTACT, câble : 5 m, noir, droit
E-Mobility
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câble de charge CA |
| Famille de produits | CHARX connect confort |
| application | pour la recharge de véhicules électriques (VE) en courant alternatif (AC) via des prises de charge de véhicule de type 1 |
| pour l’installation sur les bornes de recharge pour l’électromobilité (EVSE) | |
| type | Câble de charge CA |
| avec connecteur de charge du véhicule et extrémité de câble ouverte | |
| concevoir | avec capuchon de protection |
| Logo apposé | Logo PHOENIX CONTACT |
| Mode de charge | AC niveau 2 |
| Norme de charge | Tapez 1 |
| Type de transmission du signal | Modulation de largeur d’impulsion |
| Remarque sur la méthode de connexion | Connexion à sertir, ne peut pas être déconnectée |
| Codage | 480 Ω (actionné par levier) |
| 150 Ω (levier non actionné) | |
| Type de courant de charge | AC monophasé |
| Puissance de charge | 10 kW |
| Courant de charge | 40 A |
| Contact d’alimentation | |
| nombre | 3 (L1, N, PE) |
| Tension nominale | 250 V c.a. |
| Courant évalué | 40 A |
| Contact de signal | |
| nombre | 2 (CP, CS) |
| Tension nominale | 30 V c.a. |
| Courant évalué | 2 A |
| Section transversale AWG | (converti selon IEC) |
| Connecteur de charge de véhicule | |
| Largeur | 58 mm |
| hauteur | 151,1 millimètre |
| profondeur | 236,1 millimètre |
| Couleur (boîtier) | Noir (9005) |
| Couleur (zone de la poignée) | Noir (9005) |
| Couleur (élément d’actionnement) | gris argenté (7001) |
| Couleur (face d’accouplement) | Noir (9005) |
| Couleur (Capuchon de protection) | Noir (9005) |
| Couleur (câble) | Noir (9005) |
| Matériau (connecteur de charge du véhicule) | plastique |
| Matériau (gaine extérieure du câble) | TPE-U |
| Matériau (surface de contact) | Argent |
| Longueur du câble | 5 m |
| Normes/réglementations en matière de câblage | UL 62 |
| FFSO7. E343212 | |
| Poids du câble | max. 385 kg/km |
| Type de câble | Droit |
| Structure du câble | 3 x 10 AWG + 1 x 18 AWG |
| Diamètre extérieur du câble | 17 mm ±0,4 mm |
| Gaine extérieure, matériau | TPE |
| Longueur de dénudage de la gaine | 70 mm ±5 mm |
| Résistance du câble | ≤ 0,00351 Ω/m (sur la base d’un noyau d’alimentation, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 255 mm (15x diamètre) |
| Données mécaniques | |
| Cycles d’insertion/retrait | > 10000 |
| Force d’insertion | < 75 N |
| Force de repli | < 75 N |
| Conditions ambiantes | |
| Degré de protection (entrée de charge du véhicule) | IP44 (enfichable ; lorsqu’il est enfiché et prêt à fonctionner, le degré de protection n’est obtenu que si les deux composants enfichables sont des produits d’origine de Phoenix Contact ou des produits conformes aux normes appropriés) |
| Degré de protection (Capuchon de protection) | IP54 |
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| altitude | 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/réglementations | SAE J1772 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 5 Mbytes |
|
