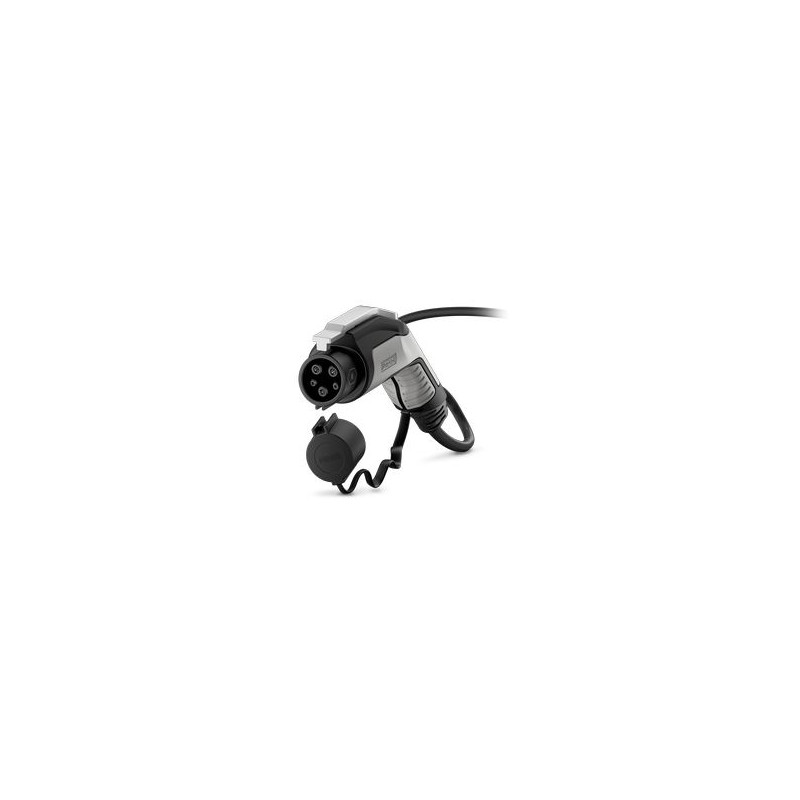

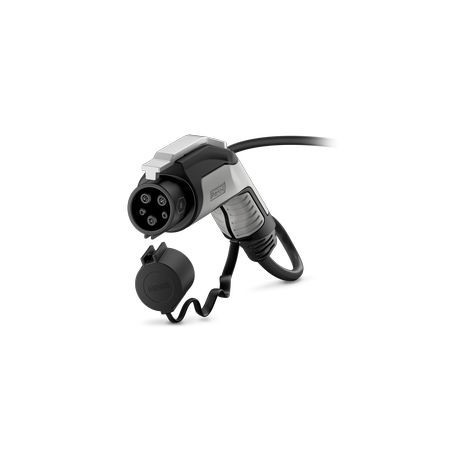

EV-T1G2C-1AC40A-5,0M10ASBK01 1488686 PHOENIX CONTACT CHARX verbinden Sie Comfort, AC-Ladekabel, mit Fahrzeug..
EV-T1G2C-1AC40A-5,0M10ASBK01
1488686
PHOENIX_CONTACT
CHARX verbinden Sie Comfort, AC-Ladekabel, mit Fahrzeugladeanschluss und offenem Kabelende. Für das Wechselstromladen (AC) von Elektrofahrzeugen (EV) mit Typ-1-Fahrzeugladeeingängen, mit Kondensator, Typ 1, SAE J1772, 40 A / 250 V (AC), PHOENIX-KONTAKT-Logo, Kabel: 5 m, schwarz, geradeaus
Ladekabel
CHARX connect comfort, AC-Ladeleitung, mit Fahrzeug-Ladestecker und offenem Leitungsende, zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 1 Fahrzeug-Ladedosen, mit Schutzkappe, Typ 1, SAE J1772, 40 A / 250 V (AC), PHOENIX CONTACT-Logo, Kabel: 5 m, schwarz, gerade
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | AC-Ladekabel |
| Produktfamilie | CHARX connect comfort |
| Anwendung | zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) mit Typ 1 Fahrzeug-Ladedosen |
| zur Installation an Ladestationen für die Elektromobilität (EVSE) | |
| Ausführung | AC-Ladeleitung |
| mit Fahrzeug-Ladestecker und offenem Leitungsende | |
| Ausstattung | mit Schutzkappe |
| Aufgebrachtes Logo | PHOENIX CONTACT-Logo |
| Lademodus | AC Level 2 |
| Ladestandard | Typ 1 |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Kodierung | 480 Ω (Hebel betätigt) |
| 150 Ω (Hebel nicht betätigt) | |
| Art des Ladestroms | AC 1-phasig |
| Ladeleistung | 10 kW |
| Ladestrom | 40 A |
| Leistungskontakt | |
| Anzahl | 3 (L1, N, PE) |
| Bemessungsspannung | 250 V AC |
| Bemessungsstrom | 40 A |
| Signalkontakt | |
| Anzahl | 2 (CP, CS) |
| Bemessungsspannung | 30 V AC |
| Bemessungsstrom | 2 A |
| Leiterquerschnitt AWG | (umgerechnet nach IEC) |
| Fahrzeug-Ladestecker | |
| Breite | 58 mm |
| Höhe | 151,1 mm |
| Tiefe | 236,1 mm |
| Farbe (Gehäuse) | schwarz (9005) |
| schwarz (9005) | |
| silbergrau (7001) | |
| schwarz (9005) | |
| schwarz (9005) | |
| schwarz (9005) | |
| Material (Fahrzeug-Ladestecker) | Kunststoff |
| TPE-U | |
| Silber |
| Leitungslänge | 5 m |
| Leitungsnormen/-bestimmungen | UL 62 |
| FFSO7.E343212 | |
| Leitungsgewicht | max. 385 kg/km |
| Leitungsart | gerade |
| Leitungsaufbau | 3 x 10 AWG + 1 x 18 AWG |
| Leitungsaußendurchmesser | 17 mm ±0,4 mm |
| Außenmantel, Material | TPE |
| Abisolierlänge der Ummantelung | 70 mm ±5 mm |
| Leitungs-Widerstand | ≤ 0,00351 Ω/m (bezogen auf eine Leistungsader, bei 20 °C Umgebungstemperatur) |
| Biegeradius | min. 255 mm (15x Durchmesser) |
| Mechanische Daten | |
| Steckzyklen | > 10000 |
| Steckkraft | < 75 N |
| Ziehkraft | < 75 N |
| Umgebungsbedingungen | |
| Schutzart (Fahrzeug-Ladedose) | IP44 (gesteckt, die Schutzart im betriebsfertigen, gesteckten Zustand ist nur sichergestellt, wenn beide Steckelemente Originalprodukte von Phoenix Contact oder entsprechend normgerechte Produkte sind) |
| Schutzart (Schutzkappe) | IP54 |
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | 5000 m (über dem Meeresspiegel) |
| Normen | |
| Normen/Bestimmungen | SAE J1772 |
| Merkmal | Wert |
|---|---|
| Stromart (EF000143) | AC 1-phasig |
| Anzahl der Kommunikationsleiter (EF009317) | 2 |
| Ausführung Fahrzeugseite (EF009318) | Typ 1 |
| Ausführung Infrastrukturseite (EF009319) | freies Leitungsende |
| Mit Incable Control Box (ICCB) (EF009320) | Nein |
| Lademodus (EF009321) | Mode 3 |
| Nennstrom (EF000001) | 40 A |
| Nennspannung (EF000002) | 250 V |
| Mit Temperatursensor (EF006034) | Nein |
| Kabellänge (EF000536) | 5 m |
| Kabeltyp (EF000081) | gerade |
| Kontaktmaterial (EF004019) | sonstige |
| Oberflächenbehandlung Kontakte (EF002558) | sonstige |
