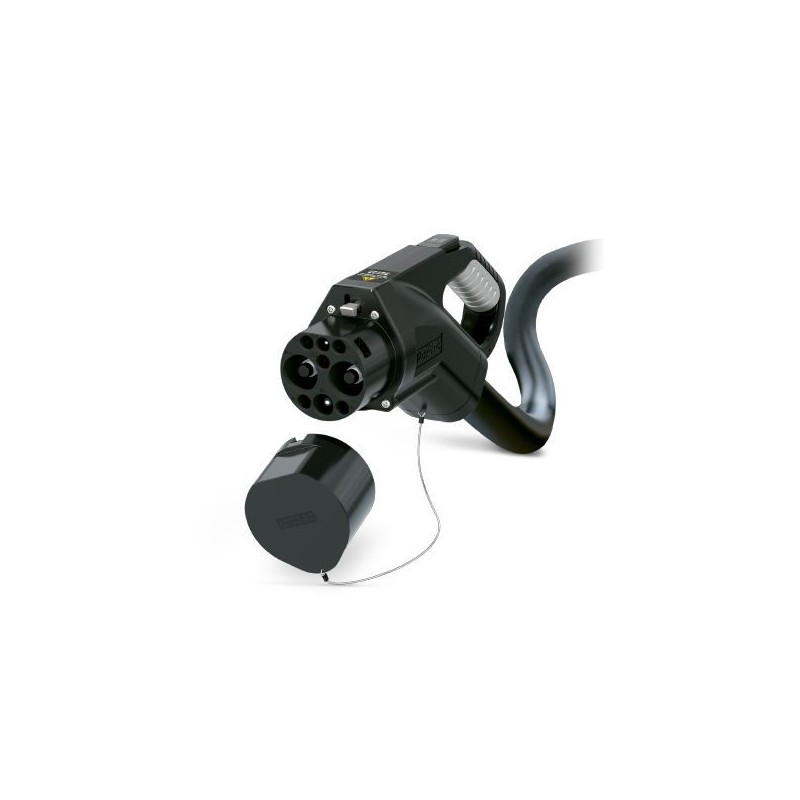

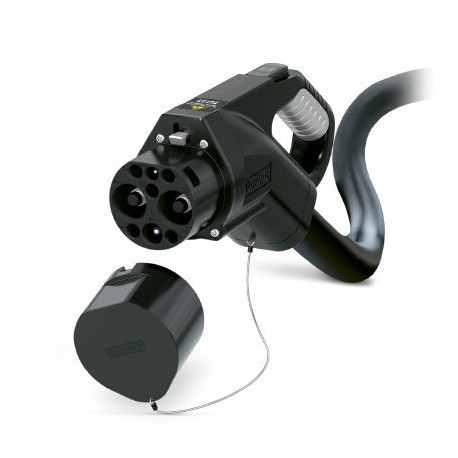

EV-GBG4C-DC125A-10,0M35ESBK01 1073675 PHOENIX CONTACT Cavo di ricarica DC
EV-GBG4C-DC125A-10,0M35ESBK01
1073675
PHOENIX_CONTACT
Cavo di ricarica DC
E-Mobility
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Cavo di ricarica DC con connettore di ricarica del veicolo, estremità del cavo aperta, con cappuccio di protezione, GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 125 A / 1000 V (DC), linea di design Standard, cavi: 10 m, nero, diritto, piano d'inserimento: nero, maniglie: grigio
Descrizione prodotto
Cavo di ricarica in DC con connettore di ricarica del veicolo ed estremità libera per ricaricare rapidamente veicoli elettrici (EV) con presa veicolo GB/T con corrente continua (DC), per installazione su stazioni di ricarica per mobilità elettrica (EVSE)
I vantaggi
Dati commerciali
| Codice per l'ordinazione | 1073675 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | XWBAAG - |
| GTIN | 4055626770659 |
| Peso per pezzo (confezione esclusa) | 19.690,000 g |
Definizione prodotto
| Tipo di prodotto | Cavo di ricarica DC con connettore di ricarica del veicolo, estremità del cavo aperta, con cappuccio di protezione |
|---|---|
| Norme/Disposizioni | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Standard di ricarica | GB/T |
| Modalità di carica | Mode 4 |
Dimensioni
| Connettore di ricarica lato veicolo larghezza | 77,00 mm |
|---|---|
| Connettore di ricarica lato veicolo altezza | 137,80 mm |
| Connettore di ricarica lato veicolo profondità | 279,40 mm |
| Lunghezza cavo | 10 m |
| Lunghezza di spelatura | 150 mm ±20 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 80 °C |
| Altitudine di impiego max. | 5000 m (sopra il livello del mare) |
| Grado di protezione | IP55 (collegato, è possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti) |
| IP54 (Cappuccio di protezione) |
Caratteristiche elettriche
| Capacità di carico massima | 125 kW |
|---|---|
| Numero contatti di potenza | 3 (PE, DC+, DC-) |
| Corrente di dimensionamento contatti di potenza | 125 A |
| Tensione nominale contatti di potenza | 1000 V DC |
| Quantità contatti di segnale | 6 (S+, S-, A+, A-, CC1, CC2) |
| Tipo di trasmissione del segnale | secondo GB/T 27930-2015 |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica resistenza | 1000 Ω (tra PE e CC1 / PE e CC2) |
| Controllo temperatura | 2x Pt 1000 |
Design
| Linea di design | Standard |
|---|---|
| Colore custodia | nero |
| Colore piano d'inserimento | nero |
| Colore maniglie | grigio |
| Colore attuatore | nero |
| Colore cappuccio di protezione | nero |
| Etichetta | 14,1 mm x 44,8 mm (logo cliente su richiesta) |
| Variazioni per i clienti | Su richiesta |
Materiale
| Materiale custodia | Plastica |
|---|---|
| Materiale maniglie | Plastica flessibile |
| Materiale leva di comando | Metallo |
| Materiale cappuccio di protezione | Plastica |
| Materiale piano d'inserimento | Plastica |
| Classe di combustibilità | V0 |
| Superficie del materiale dei contatti | Ag |
Cavi
| Struttura dei cavi | 2 x 35 mm² + 1 x 25 mm² + 2 × 4 mm² + (2 × 0,75 mm²) P + 10 x 0,75 mm² |
|---|---|
| Norme / disposizioni relative ai cavi | GB/T 33594-2017 |
| Classe dei cavi | Classe 5/6 |
| Certificazioni relative ai cavi | CQC1105-2015 |
| Diametro esterno conduttore | 31,6 mm ±0,4 mm |
| Tipo di linea | diritto |
| Guaina esterna, materiale | TPU |
| Guaina esterna, colore | nero |
| Raggio di piegatura minimo | 158 mm (5 x diametro) |
Bloccaggio
| Tipo di bloccaggio | Possibilità di bloccaggio della leva di azionamento con tecnica degli attuatori integrata nella spina di ricarica del veicolo |
|---|---|
| Tensione di bloccaggio | 12 V |
Sensori temperatura
| Tipo di sensore | Pt 1000 |
|---|---|
| Norme/Disposizioni | DIN EN 60751 |
| Corrente di misura consigliata | 1 mA (1 V a 0 °C) |
| Tolleranza del sensore con corrente di misura consigliata | ±1K |
| Range di temperature | -50 °C ... 130 °C |
| Coefficiente termico | 3850 ppm/K |
| Stabilità a lungo termine (max. R0-Drift) | 0,06 % (dopo 1000 h a 130 °C) |
| Temperatura di disinserzione | 90 °C corrisponde a un valore Pt 1000 di 1346,5 Ω |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 10 anni; |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
