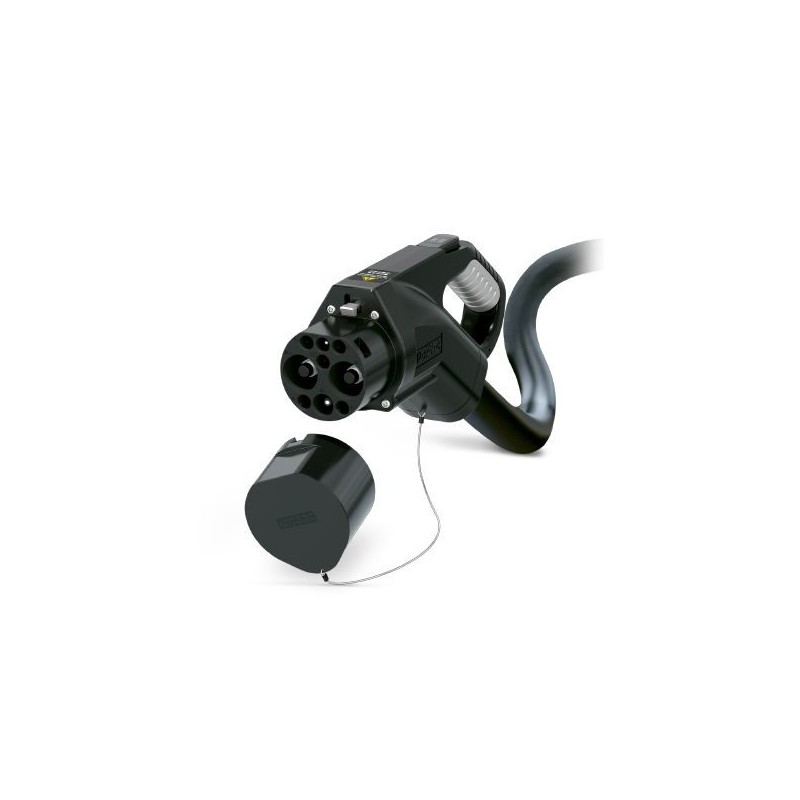

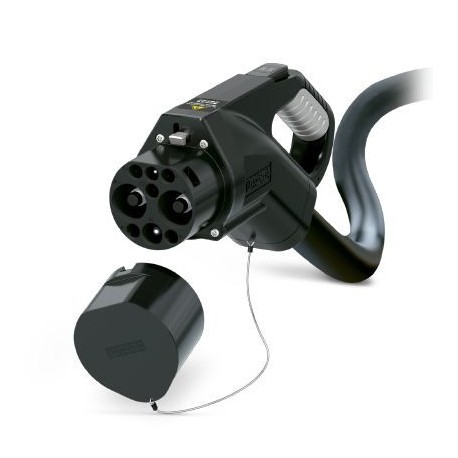

EV-GBG4C-DC125A-10,0M35ESBK01 1073675 PHOENIX CONTACT Зарядный кабель DC Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

EV-GBG4C-DC125A-10,0M35ESBK01 1073675 PHOENIX CONTACT Зарядный кабель DC

EV-GBG4C-DC125A-10,0M35ESBK01

1073675

PHOENIX_CONTACT

Зарядный кабель DC

Подробнее


E-Mobility

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT

Общая стоимость: $1,429.48
Цена за единицу: $1,429.48

*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


Зарядный кабель пост. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком, GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 125 A / 1000 В (DC), тип конструкции Стандартный, кабель: 10 м, черный, прямой, поверхность сопряжения: черный, область захвата: серый

Описание изделия

Зарядный кабель постоянного тока, с зарядным штекером и одним концом без разъема, для быстрой зарядки постоянным током (DC) электромобилей (EV) с входными разъемами GB/T, для установки на зарядных станциях (EVSE)

Коммерческие данные

Код заказа1073675
Упаковочная единица1 stk
ПримечаниеПозаказное производство (возврат невозможен)
GTIN4055626770659
Вес/шт. (без упаковки)19 690,000 GRM

Описание изделия

Тип изделияЗарядный кабель пост. тока с автомобильным зарядным штекером, без разъема, с защитным колпачком
Стандарты / нормативные документыGB/T 20234.1-2015, GB/T 20234.3-2015
Стандарт зарядкиGB/T
Режим зарядаРежим 4

Размеры

Ширина зарядного штекера электромобиля77,00 мм
Высота зарядного штекера электромобиля137,80 мм
Глубина зарядного штекера электромобиля279,40 мм
Длина кабеля10 м
Длина зачищаемой части провода150 мм ±20 мм

Окружающие условия

Температура окружающей среды (при эксплуатации)-30 °C ... 50 °C
Температура окружающей среды (хранение/транспорт)-40 °C ... 80 °C
Макс. высота над уровнем моря5000 м (выше уровня моря)
Степень защитыIP55 (включенные, степень защиты в подключенном и готовом к работе состоянии обеспечивается только в том случае, если оба вставляемых элемента являются изделиями производства Phoenix Contact или соответствующими стандартными изделиями)
IP54 (Защитный колпачок)

Электрические характеристики

Зарядная мощность, макс.125 кВт
Количество, силовые контакты3 (PE, DC+, DC-)
Расчетный ток силовых контактов125 A
Расчетное напряжение силовых контактов1000 В DC
Количество сигнальных контактов6 (S+, S-, A+, A-, CC1, CC2)
Вид передачи сигналовсогласно GB/T 27930-2015
Указание по типу подключенияОбжимной контакт, неразъемный
Кодировка резисторов1000 Ω (между PE и CC1 / PE и CC2)
Реле контроля температуры2x Pt 1000

Механические характеристики

Циклы установки> 10000
Усилие установки< 100 Н
Усилие съема< 100 Н

Design

Тип конструкцииСтандартный
Цвет корпусачерный
Цвет поверхности сопряжениячерный
Цвет области ручкисерый
Цвет элемента управлениячерный
Цвет защитного колпачкачерный
Этикетка14,1 мм x 44,8 мм (логотип заказчика по запросу)
Варианты заказчиковНа заказ

Материал

Материал корпусаПластмасса
Материал области ручкиМягкий пластик
Материал рычага управленияМеталл
Материал защитный колпачокПластик
Материал вид при установкеПластик
Класс воспламеняемостиV0
Материал поверхности контактовAg

Кабель

Построение системы проводников2 x 35 мм² + 1 x 25 мм² + 2 × 4 мм² + (2 × 0,75 мм²) P + 10 x 0,75 мм²
Стандарты и предписания в отношении проводниковGB/T 33594-2017
Класс проводникаКласс 5/6
Сертификация проводниковCQC1105-2015
Наружный диаметр проводника31,6 мм ±0,4 мм
Тип кабеляпрямой
Внешняя оболочка, материалTPU
Внешняя оболочка, цветчерный
минимальный радиус изгиба158 мм (5 x диаметр)

Крепление

Тип фиксатораВозможность блокировки рабочего рычага при помощи исполнительных механизмов, встроенных в автомобильный зарядный штекер
Напряжение блокировки12 В

Температурные датчики

Тип датчикаPt 1000
Стандарты / нормативные документыDIN EN 60751
Рекомендуемый измерительный ток1 мА (1 В при 0 °C)
Допуски датчика при рекомендуемом измерительном токе±1K
Диапазон температур-50 °C ... 130 °C
Температурный коэффициент (TCR)3850 ppm/K
Долговременная стабильность (макс. R0-Drift)0,06 % (через 1000 часов при 130 °C)
Температура выключения90 °C соответствует значению Pt 1000 1346,5 Ом

Environmental Product Compliance

China RoHSПериод времени для применения по назначению (EFUP): 10 лет;
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки»
