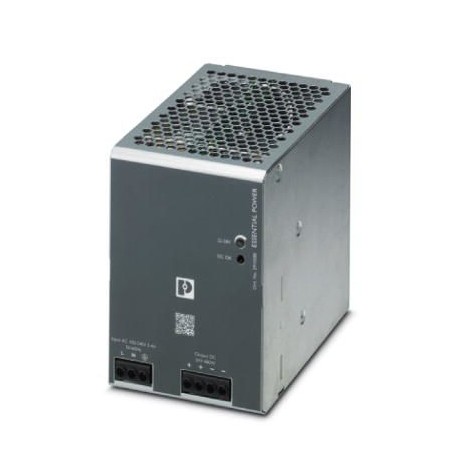

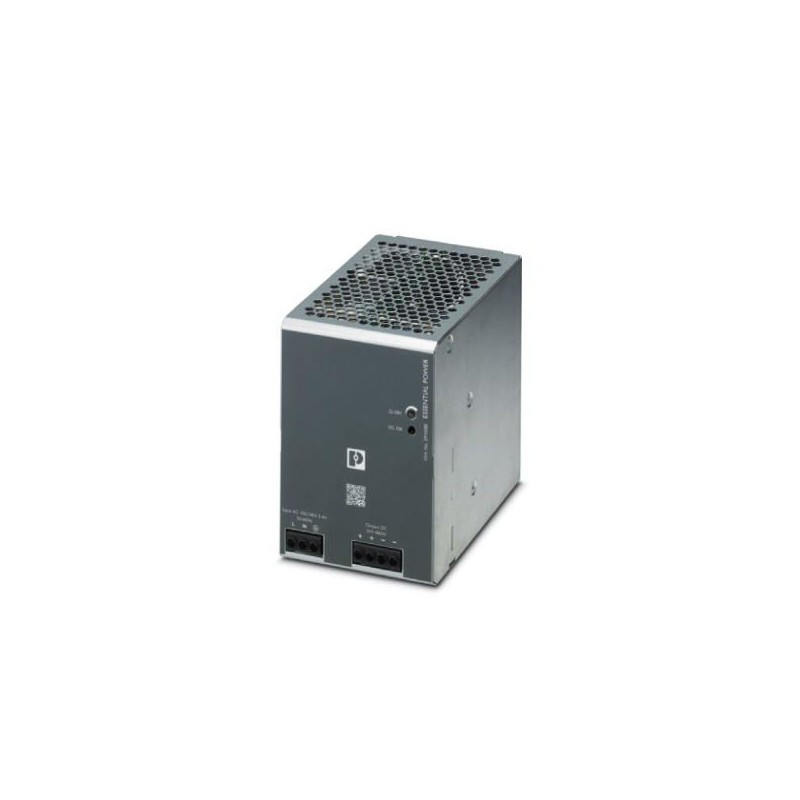

ESSENTIAL-PS/1AC/24DC/480W/EE 2910588 PHOENIX CONTACT Unità di alimentazione
ESSENTIAL-PS/1AC/24DC/480W/EE
2910588
PHOENIX_CONTACT
Unità di alimentazione
Alimentatore switching primario ESSENTIAL edition per montaggio su guida, ingresso: monofase, uscita: 24 V DC/480 W
Apparecchi elettrici a bassa tensione > alimentazione in corrente continua
Alimentatori
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Due millioni nove cento dieci mila cinque cento ottanta otto |
|---|---|
| Unità d'imballaggio | 1 pc |
| GTIN | 4055626463391 |
| Peso per Pezzo (escluso imballaggio) | 1,480.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quaranta quattro mila trenta |
| Paese di origine | TH (Thailandia) |
Dimensioni
| Larghezza | 85.5 mm |
|---|---|
| Altezza | 123.6 mm |
| Profondità | A 128,5 mm |
| Distanze di installazione a sinistra/destra | 10 mm |
| Distanze di installazione superiore/inferiore | 50 mm |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Max. umidità relativa consentita (esercizio) | ≤ 95 % (a 25 °C, senza condensa) |
| Grado di inquinamento | Due |
| Altezza di installazione | ≤ 5000 m (> 2000 m, Derating: 10 %/1000 m) |
I dati di Input
| Nominale intervallo di tensione in ingresso | 100 ... 240 V AC V AC |
|---|---|
| Gamma di tensione in ingresso | 85 ... 264 V AC V AC |
| AC gamma di frequenza | 47 Hz A 63 Hz |
| Corrente di scarica a PE | < 1 mA (264 V AC) |
| Consumo di corrente | 5.4 A (115 V AC) |
| 2.7 A (230 V AC) | |
| Di spunto corrente di picco | tip. 40 A (115 V AC) |
| tip. 80 A (230 V AC) | |
| Rete di buffering | tip. 10 ms (115 V AC) |
| tip. 16 ms (230 V AC) | |
| Fusibile d'ingresso | 10 (fast blow, interno) |
| Tipo di protezione | Transitori di sovratensione per la protezione |
| Protezione circuito/componente | Varistore |
Dati di Output
| Tensione di uscita nominale | 24 V DC ±2 % |
|---|---|
| Gamma di impostazione della tensione di uscita (USet) | 22 V DC ... 28 V DC (max. potenza ≤ 280 W) |
| Corrente in uscita nominale (miN) | 20 Un |
| Declassamento | > 40 °C (1.67 % / °C, 115 V AC) |
| > 50 °C (2.5 % / °C, 230 V AC) | |
| Max. carico capacitivo | 8000 µF |
| Attivo limitazione di corrente | 109% - 130% del max. potenza in uscita (in caso di corto circuito) |
| Ondulazione residua | < 120 mVPP(-10 °C ... +70 °C) |
| < 240 mVPP(DA -20 °C ... -10 °C) | |
| Potenza di uscita | 480 W |
| Tempo di risposta tipico | 1000 ms |
| Massima dissipazione di potenza nel no-condizione di carico | 5 W (115 V AC) |
| 4 W (230 V AC) | |
| La perdita di potenza nominale di carico max. | 50 W (115 V AC) |
| 40 W (230 V AC) |
Generale
| Peso netto | 1,3 kg |
|---|---|
| Tensione di esercizio display | LED verde |
| Efficienza | 85 % (115 V AC) |
| 88 % (230 V AC) | |
| Tensione di isolamento ingresso/uscita | 3 kV AC |
| Tensione di isolamento ingresso / PE | 2 kV AC |
| Tensione di isolamento uscita / PE | 0.5 kV AC |
| Classe di protezione | Io (con collegamento PE) |
| Grado di protezione | IP20 |
| MTBF (Telcordia SR-332) | > 700000 h |
I dati di connessione, ingresso
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore AWG min. | Sedici |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 7 mm |
Connessione dati, uscita
| Metodo di connessione | Collegamento a vite |
|---|---|
| Sezione conduttore AWG min. | Sedici |
| Sezione conduttore AWG max. | Dodici |
| Lunghezza di spelatura | 7 mm |
Norme e Regolamenti
| Compatibilità elettromagnetica | Conformità EMC Direttiva 2014/30/UE |
|---|---|
| Immunità al rumore | EN 61000-6-2 |
| EN 61000-6-1 | |
| Direttiva Bassa Tensione | Conformità con la Bassa Tensione Direttiva 2014/35/CE |
| Standard di sicurezza Elettrica | EN 60950-1 |
| Standard – bassissima tensione di Sicurezza | EN 60950-1 (SELV) |
| Approvazioni UL | UL/C-UL listed UL 508 |
| Shock | IEC 60068-2-27, 27, mezza onda sinusoidale: 50 g per 11 ms; 3x per senso di marcia, 9x generale |
| Vibrazioni (funzionamento) | IEC / en 60068-2-6, sinusoidale onde: da 10 Hz a 500 Hz, 19,6 m/s2 (2g picco), 10 min. per ciclo, 60 min. nella direzione X |
| Approvazione - requisito per l'industria dei semiconduttori, con riguardo alla rete di buchi di tensione | SEMI F47 - 0706 (200 V CA) |
Classificazioni
eCl@ss 5.1Venti sette millioni quaranta nove mila dueeCl@ss 9.0Venti sette millioni quaranta mila sette cento uno
| Caratteristica | Valore |
|---|---|
| tipo di tensione di alimentazione (EF002991) | AC |
| 1a tensione d'uscita (EF006792) | 22 V |
| max. corrente d'uscita 1 (EF008284) | 20 A |
| tensione d'uscita regolabile (EF007002) | Sì |
| valore nominale tensione d'uscita 1 (EF009393) | 24 V |
| valore nominale corrente d'uscita 1 (EF009396) | 20 A |
| resistente a corto circuito (EF007332) | Sì |
| tensione di alimentazione nominale AC 50 Hz (EF007076) | 85 V |
| tensione di alimentazione nominale AC 60 Hz (EF007077) | 100 V |
| tensione di alimentazione nominale DC (EF007078) | 120 V |
| tensione d'uscita regolata (EF003092) | Sì |
| assorbimento di potenza (EF000346) | 523.27 VA |
| potenza erogata (EF003034) | 480 W |
| stabilizzato (EF005302) | Sì |
| tipo di collegamento elettrico (EF003961) | raccordo a vite |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete possibile (EF003973) | No |
| adatto per installazione in serie (EF001126) | No |
| altezza di installazione (EF000332) | 123.6 mm |
| montaggio diretto possibile (EF005689) | No |
| larghezza (EF000008) | 85.5 mm |
| altezza (EF000040) | 123.6 mm |
| profondità (EF000049) | 128.5 mm |
| adatto per funzioni di sicurezza (EF001597) | Sì |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| grado di protezione (IP) (EF005474) | IP20 |
| indice di protezione (NEMA) (EF011959) | altro |
