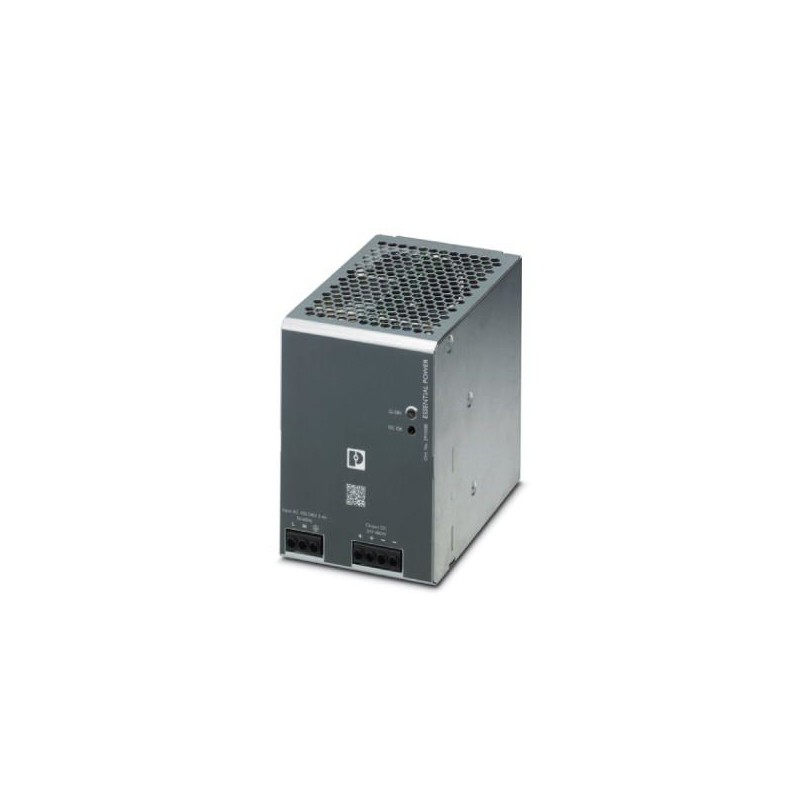

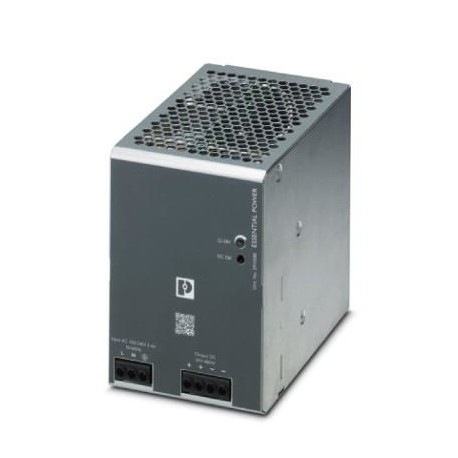

ESSENTIAL-PS/1AC/24DC/480W/EE 2910588 PHOENIX CONTACT Netzteil
ESSENTIAL-PS/1AC/24DC/480W/EE
2910588
PHOENIX_CONTACT
Netzteil
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen neun hundert zehn tausend fünf hundert acht und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626463391 |
| Gewicht pro Stück (exklusive Verpackung) | 1,480.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier und vierzig tausend dreißig |
| Herkunftsland | TH (Thailand) |
Abmessungen
| Breite | 85,5 mm |
|---|---|
| Höhe | 123.6 mm |
| Tiefe | 128.5 mm |
| Installation Abstände Links/rechts | 10 mm |
| Installation Abstände oben/unten | 50 mm |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -20 °C ... 70 °C |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 5000 m (> 2000 m, Leistungsreduzierung: 10 %/1000 m) |
Input-Daten
| Nominal input voltage range | 100 V AC ... 240 V AC |
|---|---|
| Input voltage range | 85 V AC ... 264 V AC |
| AC-Frequenzbereich | 47 Hz ... 63 Hz |
| Ableitstrom zum PE | < 1 mA (264 V AC) |
| Stromaufnahme | 5.4 A (115 V AC) |
| 2,7 A (230 V AC) | |
| Inrush surge current | typ. 40 A (115 V AC) |
| typ. 80 A (230 V AC) | |
| Netz-Pufferung | typ. 10 ms (115 V AC) |
| typ. 16 ms (230 V AC) | |
| Input-Sicherung | 10 A (schneller Schlag, intern) |
| Schutzart | Transienten-überspannungsschutz |
| Schutzschaltung/ - Komponente | Varistor |
Output-Daten
| Nominale Ausgang Spannung | 24 V DC ±2 % |
|---|---|
| Einstellbereich der Ausgangsspannung (USet) | 22 V DC ... 28 V DC (max. Leistung ≤ 280 W) |
| Nominal output current (IN) | 20 A |
| Derating | > 40 °C (1.67 % / °C 115 V AC) |
| > 50 °C (2.5 % / °C, 230 V AC) | |
| Max. Kapazitive Last | 8000 µF |
| Aktive Strombegrenzung | 109% - 130% des max. Ausgangsleistung (bei Kurzschluss) |
| Restwelligkeit | < 120 mVPP(-10 °C ... +70 °C) |
| < 240 mVPP(-20 °C ... -10 °C) | |
| Ausgangsleistung | 480 W |
| Typische Reaktionszeit | 1000 ms |
| Maximale Verlustleistung im Leerlauf-Zustand | 5 W (115 V AC) |
| 4 W (230 V AC) | |
| Verlustleistung Nennlast max. | 50 W (115 V AC) |
| 40 W (230 V AC) |
Allgemeine
| Netto-Gewicht | 1,3 kg |
|---|---|
| Betriebsspannung Anzeige | Grüne LED |
| Effizienz | 85 % (115 V AC) |
| 88 % (230 V AC) | |
| Isolationsspannung-Eingang/Ausgang | 3 kV AC |
| Isolationsspannung Eingang / PE | 2 kV AC |
| Isolationsspannung Ausgang / PE | 0,5 kV AC |
| Schutz-Klasse | I (mit PE-Anschluss) |
| Schutzart | IP20 |
| MTBF (Telcordia SR-332) | > 700000 h |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 7 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt AWG min. | Sechzehn |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 7 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | EN 61000-6-2 |
| EN 61000-6-1 | |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
| Norm - Elektrische Sicherheit | EN 60950-1 |
| Standard – Safety extra-low voltage | EN 60950-1 (SELV) |
| UL-Zulassungen | UL/C-UL listed UL 508 |
| Schock | IEC 60068-2-27, 27, halb-sinusförmige Welle: 50 G für 11 ms; 3 x pro Richtung, insgesamt 9x |
| Vibration (Betrieb) | IEC 60068-2-6, Sinus Wellen: 10 Hz ... 500 Hz, 19,6 m/s2 (2g Spitze, 10 min. pro Zyklus, 60 min. in X-Richtung |
| Zulassung - Anforderung der Halbleiterindustrie in Bezug auf Netzspannung dips | SEMI F47 - 0706 (200 V AC) |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen neun und vierzig tausend zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert eins
