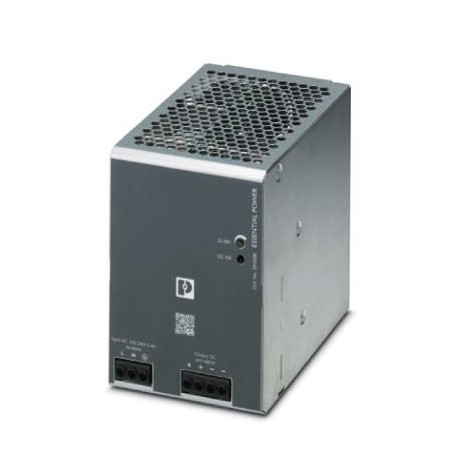

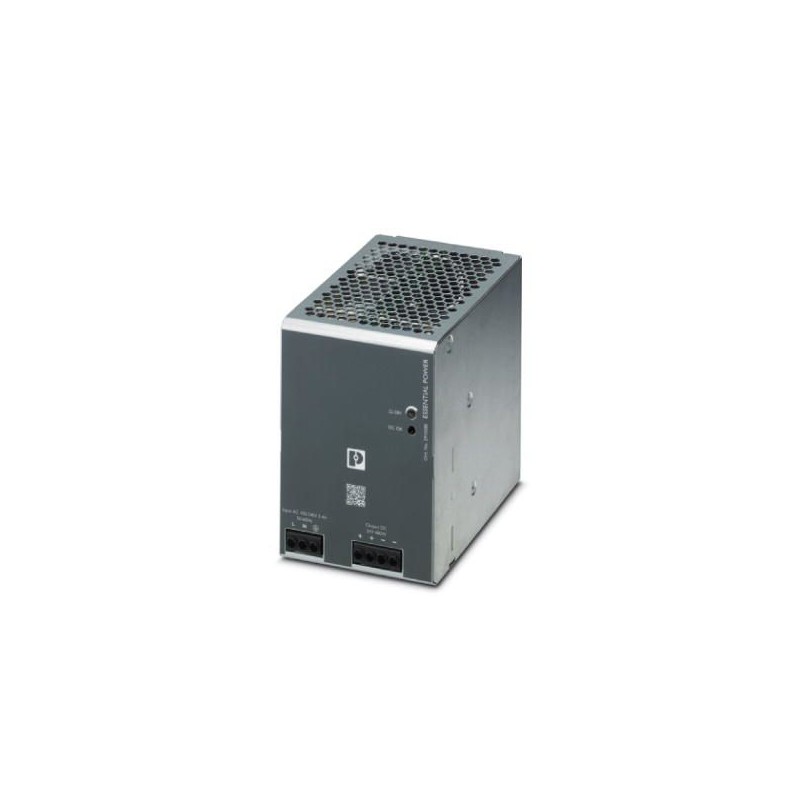

ESSENTIAL-PS/1AC/24DC/480W/EE 2910588 PHOENIX CONTACT Unité d'alimentation
ESSENTIAL-PS/1AC/24DC/480W/EE
2910588
PHOENIX_CONTACT
Unité d'alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent dix mille cinq cent quatre vingt huit |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626463391 |
| Poids par Pièce (hors emballage) | De 1 480.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quarante quatre mille trente |
| Pays d'origine | TH (Thaïlande) |
Dimensions
| Largeur | 85,5 mm |
|---|---|
| Hauteur | 123.6 mm |
| Profondeur | De 128,5 mm |
| Distances d'Installation à gauche/à droite | 10 mm |
| Distances d'Installation haut/bas | 50 mm |
Conditions ambiantes
| Degré de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Max. admissible d'humidité relative (en fonctionnement) | ≤ 95 % (à 25 °C, sans condensation) |
| Degré de pollution | Deux |
| Hauteur d'Installation | ≤ 5000 m (> 2000 m, Déclassement: 10 %/1000 m) |
Les données d'entrée
| Nominale plage de tension d'entrée | 100 ... 240 V AC V AC |
|---|---|
| Plage de tension d'entrée | 85 ... 264 V AC V AC |
| CA plage de fréquence | 47 ... 63 Hz Hz |
| Courant de décharge à PE | < 1 mA (264 V AC) |
| Consommation de courant | 5.4 A (115 V AC) |
| 2.7 A (230 V AC) | |
| Appel de courant de surtension de courant | typ. 40 A (115 V AC) |
| typ. 80 A (230 V AC) | |
| Réseau de mise en mémoire tampon | typ. 10 ms (115 V AC) |
| typ. 16 ms (230 V AC) | |
| Fusible d'entrée | 10 A (rapide coup, interne) |
| Type de protection | Protection contre les surtensions transitoires |
| Le circuit de protection/composant | Varistance |
Les données de sortie
| Tension de sortie nominale | 24 V DC ±2 % |
|---|---|
| Plage de réglage de la tension de sortie (UEnsemble) | 22 V DC ... 28 V DC (max. puissance ≤ 280 W) |
| Nominale courant de sortie (IN) | 20 Un |
| Déclassement | > 40 °C (DE 1,67 % / °C, 115 V AC) |
| > 50 °C (DE 2,5 % / °C, 230 V AC) | |
| Max. charge capacitive | 8000 µF |
| Active de limitation de courant | 109% - 130% de la puissance maximum. puissance de sortie (en cas de court-circuit) |
| Ondulation résiduelle | < 120 mVPP(-10 °C ... +70 °C) |
| < 240 mVPP(-20 °C ... -10 °C) | |
| Puissance de sortie | 480 W |
| Temps de réponse typique | 1000 ms |
| Maximum de dissipation de puissance sans condition de charge | 5 W (115 V AC) |
| 4 W (230 V AC) | |
| La perte de puissance de la charge nominale max. | 50 W (115 V AC) |
| 40 W (230 V AC) |
Général
| Poids Net | 1,3 kg |
|---|---|
| D'exploitation affichage de la tension de | LED verte |
| L'efficacité | 85 % (115 V AC) |
| 88 % (230 V AC) | |
| Tension d'isolement entrée/sortie | 3 kV AC |
| Tension d'isolement entrée / PE | 2 kV AC |
| Isolation tension de sortie / PE | 0,5 kV AC |
| Classe de Protection | J' (avec connexion PE) |
| Degré de protection | IP20 |
| MTBF (Telcordia RS-332) | > 700000 h |
Les données de connexion, entrée
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section AWG min. | Seize |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 7 mm |
Les données de connexion, de sortie
| Méthode de connexion | Connexion à vis |
|---|---|
| Chef de section AWG min. | Seize |
| Chef de section AWG max. | Douze |
| Dénudage des conducteurs | 7 mm |
Les normes et les Règlements
| Compatibilité électromagnétique | Conformité avec la Directive EMC 2014/30/UE |
|---|---|
| Immunité au bruit | EN 61000-6-2 |
| EN 61000-6-1 | |
| Directive Basse Tension | Conformité avec la Basse Tension Directive 2014/35/CE |
| Norme de sécurité Électrique | EN 60950-1 |
| Standard de Sécurité très basse tension | EN 60950-1 (SELV) |
| Approbations UL | UL/C-UL, UL 508 |
| Choc | CEI 60068-2-27, 27, demi-onde sinusoïdale: 50 g pendant 11 ms; 3x par la direction, 9x globale |
| Vibrations (fonctionnement) | CEI 60068-2-6, ondes sinusoïdales: 10 Hz ... 500 Hz, 19,6 m/s2 (2g pic), 10 min. par cycle, 60 min. dans la direction X |
| Approbation - exigence de l'industrie des semi-conducteurs à l'égard du secteur de creux de tension | SEMI F47 - 0706 (200 V AC) |
Les Classifications
eCl@ss 5.1Vingt sept million quarante neuf mille deuxeCl@ss 9.0Vingt sept million quarante mille sept cent un
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
