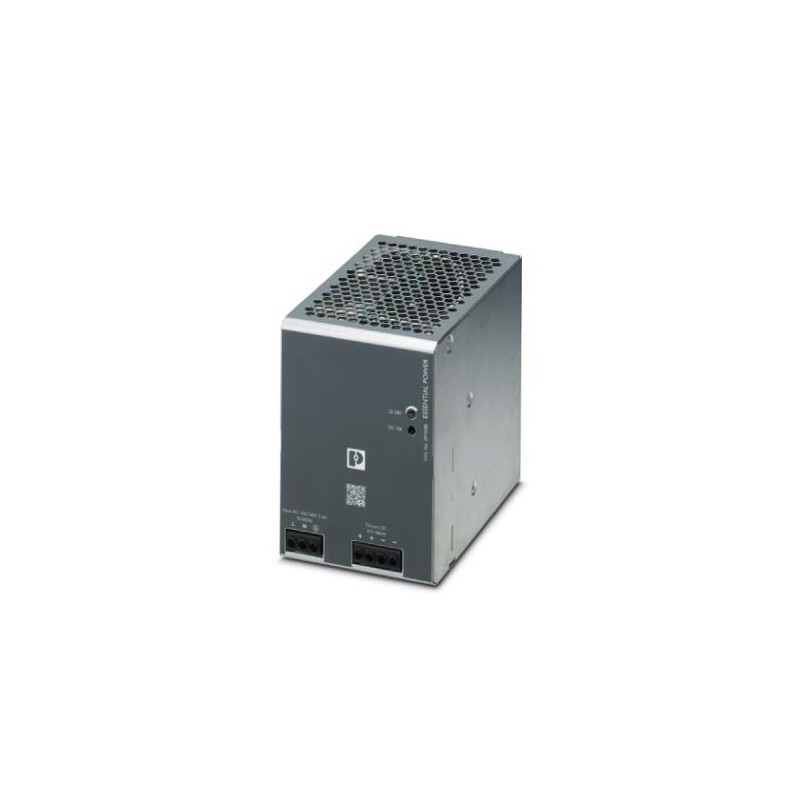

ESSENTIAL-PS/1AC/24DC/480W/EE 2910588 PHOENIX CONTACT Fuente de alimentación conmutada en primario ESSENTIAL..
ESSENTIAL-PS/1AC/24DC/480W/EE
2910588
PHOENIX_CONTACT
Fuente de alimentación conmutada en primario ESSENTIAL edition para montaje sobre carril DIN, entrada: monofásica, salida: 24 V DC/480 W
Componentes industriales de baja tensión > Fuente de alimentación CC
Fuentes alimentación
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Clave De Datos Comerciales
| Orderkey | Dos millones novecientos diez mil quinientos ochenta y ocho |
|---|---|
| Unidad de embalaje | 1 pc |
| GTIN | 4055626463391 |
| Peso por Pieza (sin incluir el embalaje) | 1,480.000 g |
| Personalizado número de tarifa | Ochenta y cinco millones cuarenta y cuatro mil treinta |
| País de origen | TH (Tailandia) |
Dimensiones
| Ancho | 85,5 mm |
|---|---|
| Altura | 123.6 mm |
| Profundidad | 128.5 mm |
| Instalación de distancias a la izquierda/derecha | 10 mm |
| La instalación de las distancias de la parte superior/inferior | 50 mm |
Condiciones ambientales
| Grado de protección | IP20 |
|---|---|
| Temperatura ambiente (funcionamiento) | -20 °C ... 70 °C |
| Temperatura ambiente (almacenamiento/transporte) | -40 °C ... 85 °C |
| Max. admisible humedad relativa (en funcionamiento) | ≤ 95 % (a 25 °C, sin condensación) |
| Grado de contaminación | Dos |
| Altura de instalación | ≤ 5000 m (> 2000 m, Reducción de potencia: 10 %/1000 m) |
Los datos de entrada
| Nominal rango de tensión de entrada | 100 V DE CA ... 240 V AC |
|---|---|
| Rango de tensión de entrada | 85 ... 264 V AC V AC |
| CA rango de frecuencia de | 47 ... 63 Hz Hz |
| Corriente de descarga a la PE | < 1 mA (264 V AC) |
| Consumo de corriente | 5.4 UN (115 V AC) |
| 2.7 A (230 V AC) | |
| Irrupción de corriente de sobretensión | typ. 40 (115 V AC) |
| typ. 80 A (230 V AC) | |
| La red de almacenamiento en búfer | typ. 10 ms (115 V AC) |
| typ. 16 ms (230 V AC) | |
| Fusible de entrada | 10 A (rápido golpe, interna) |
| Tipo de protección | Transitorias protección contra sobretensiones |
| El circuito de protección/componente | Varistor |
Los datos de salida
| Tensión Nominal de salida | 24 V DC ±2 % |
|---|---|
| Rango de ajuste de la tensión de salida (UConjunto) | 22 V DC ... 28 V DC (máx. potencia ≤ 280 W) |
| La salida Nominal de corriente (IN) | 20 Un |
| Reducción de potencia | > 40 °C (1.67 % / °C, 115 V AC) |
| > 50 °C (DE 2,5 % / °C, 230 V AC) | |
| Max. carga capacitiva | 8000 µF |
| Activo de limitación de corriente | 109% - 130% de la máxima. potencia de salida (en el caso de corto circuito) |
| Ondulación Residual | < 120 mVPP(-10 °C ... +70 °C) |
| < 240 mVPP(-20 °C ... -10 °C) | |
| Potencia de salida | 480 W |
| Tiempo de respuesta típico | 1000 ms |
| Disipación de potencia máxima en condición de carga | 5 W (115 V AC) |
| 4 W (230 V AC) | |
| Pérdida de potencia de la carga nominal max. | 50 W (115 V AC) |
| 40 W (230 V AC) |
General
| Peso neto | 1.3 kg |
|---|---|
| Voltaje de operación de la pantalla | LED verde |
| La eficiencia | 85 % (115 V AC) |
| EL 88 % (230 V AC) | |
| Tensión de aislamiento entrada/salida | 3 kV AC |
| Tensión de aislamiento entrada / PE | 2 kV AC |
| Tensión de aislamiento de salida / PE | 0.5 kV AC |
| Clase de protección | Yo (con conexión PE) |
| Grado de protección | IP20 |
| MTBF (Telcordia SR-332) | > 700000 h |
Conexión de datos, entrada de
| Método de conexión | Tornillo de conexión |
|---|---|
| Sección cruzada del Conductor AWG min. | Dieciseis |
| Sección cruzada del Conductor AWG max. | Doce |
| Pelar longitud | 7 mm |
Los datos de conexión, salida de
| Método de conexión | Tornillo de conexión |
|---|---|
| Sección cruzada del Conductor AWG min. | Dieciseis |
| Sección cruzada del Conductor AWG max. | Doce |
| Pelar longitud | 7 mm |
Normas y Reglamentos
| Compatibilidad electromagnética | De conformidad con EMC Directiva 2014/30/UE |
|---|---|
| Inmunidad al ruido | EN 61000-6-2 |
| EN 61000-6-1 | |
| Directiva De Baja Tensión | De conformidad con la Directiva de Bajo Voltaje 2014/35/CE |
| Estándar de seguridad Eléctrica | EN 60950-1 |
| Estándar de Seguridad de extra-baja tensión | EN 60950-1 (SELV) |
| UL | UL/C-UL UL 508 |
| Descarga | IEC 60068-2-27, 27 de media onda sinusoidal: 50 g durante 11 ms; 3 veces en cada dirección, 9x general |
| Vibración (en funcionamiento) | IEC 60068-2-6, sinusoidal ondas: 10 Hz ... 500 Hz, el 19,6 m/s2 (2g pico), 10 min. por ciclo, 60 min. en la dirección X |
| Aprobación - requisito de la industria de los semiconductores con respecto a la corriente de huecos de tensión | SEMI F47 - 0706 (200 V de CA) |
Clasificaciones
eCl@ss 5.1Veintisiete millones cuarenta y nueve mil doseCl@ss 9.0Veintisiete millones cuarenta mil setecientos uno
| Característica | Valor |
|---|---|
| Tipo de tensión de alimentación (EF002991) | CA |
| 1ª tensión de salida (EF006792) | 22 V |
| Corriente máxima de salida 1 (EF008284) | 20 A |
| Tensión de salida ajustable (EF007002) | Sí |
| Valor nominal tensión de salida 1 (EF009393) | 24 V |
| Valor nominal corriente de salida 1 (EF009396) | 20 A |
| Protección contra cortocircuitos (EF007332) | Sí |
| Voltaje de suministro de CA nominal a 50 Hz (EF007076) | 85 V |
| Voltaje de suministro de CA nominal a 60 Hz (EF007077) | 100 V |
| Voltaje de suministro de CC nominal (EF007078) | 120 V |
| Tensión de salida regulada (EF003092) | Sí |
| Consumo de energía (EF000346) | 523.27 VA |
| Potencia suministrada (EF003034) | 480 W |
| Estabilizado (EF005302) | Sí |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Montaje en carril posible (EF003972) | Sí |
| Montaje en pared posible (EF003973) | No |
| Apto para instalación en serie (EF001126) | No |
| Altura de la instalación (EF000332) | 123.6 mm |
| Montaje directo posible (EF005689) | No |
| Anchura (EF000008) | 85.5 mm |
| Altura (EF000040) | 123.6 mm |
| Profundidad (EF000049) | 128.5 mm |
| Apto para funciones de seguridad (EF001597) | Sí |
| SIL según IEC 61508 (EF009889) | Ninguno |
| Nivel de rendimiento según EN ISO 13849-1 (EF007399) | Ninguno |
| Grado de protección (IP) (EF005474) | IP20 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO SISTEMAS DE ALIMENTACIÓN PHOENIX ES.pdf | 17 Mbytes |
|
