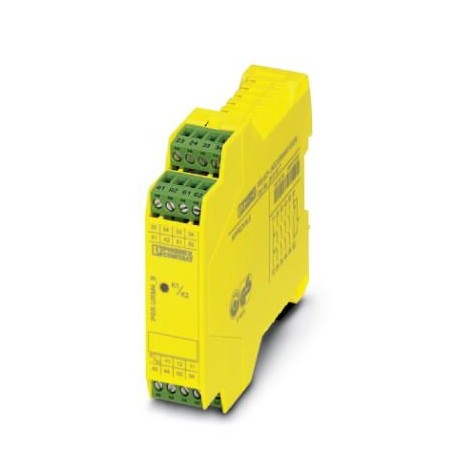

PSR-SCP- 24DC/URM4/4X1/2X2/B
2981677
PHOENIX_CONTACT
1
Modulo di espansione
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2981677 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNA231 - |
Pagina catalogo | Pagina 265 (C_6_2017) |
GTIN | 4046356081535 |
Peso per pezzo (confezione esclusa) | 196,900 g |
Numero tariffa doganale | 85371098 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Altezza | max. 2000 m (su NN) |
Tensione di alimentazione del circuito di comando di dimensionamento US | |
---|---|
Tensione d'ingresso nominale UN | 24 V DC |
Range d'ingresso rispetto a UN | 0,9 ... 1,1 |
Corrente di ingresso tipica UN | 42 mA |
Tempo di eccitazione tipica | 10 ms |
Tempo di diseccitazione tipico | 10 ms |
Tempo di ripristino | 1 s |
Segnalazione stato | LED verde |
Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore |
Esecuzione dei contatti | 4 contatti di sicurezza |
---|---|
1 contatto d'uscita di segnalazione | |
1 circuito di retroazione | |
Materiale dei contatti | AgSnO2 |
Max. tensione commutabile | 250 V AC/DC |
Min. tensione commutabile | 15 V AC/DC |
Corrente di carico permanente | 6 A (Contatto in chiusura, DC1/AC1) |
3 A (Contatto di segnalazione) | |
Max. corrente d'inserzione | 6 A (Contatto in chiusura, DC1/AC1) |
3 A (Contatto di segnalazione) | |
Min. corrente d’inserzione | 25 mA |
arit. Corrente totale | 72 A2(ITH2= I12+ I22+ I32+ I42) |
Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms, contatto in apertura 61/62: 72 W) |
288 W (48 V DC, τ = 0 ms, contatto in apertura 61/62: 144 W) | |
77 W (110 V DC, τ = 0 ms) | |
88 W (220 V DC, τ = 0 ms) | |
1500 VA (250 V AC, τ = 0 ms, contatto in apertura 61/62: 750 VA) | |
Potenza commutabile (carico induttivo) massima | 48 W (24 V DC, τ = 40 ms) |
40 W (48 V DC, τ = 40 ms) | |
35 W (110 V DC, τ = 40 ms) | |
33 W (220 V DC, τ = 40 ms) | |
Potere di interruzione minimo | 0,4 W |
Durata meccanica | circa 107cicli di manovre |
Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC) |
5 A (230 V AC) | |
Capacità di interruzione IEC 60947-5-1 | 5 A (DC13) |
5 A (AC15) | |
Fusibile d'uscita | 10 A gL/gG NEOZED (Contatto in chiusura) |
4 A gL/gG NEOZED (Contatto di segnalazione) |
Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
---|---|
Rapporto ciclo di esercizio | 100 % ED |
Peso netto | 196,9 g |
Posizione d'installazione | a scelta |
Tipo di montaggio | Montaggio su guida |
Grado di protezione | IP20 |
IP54 | |
Grado di protez. luogo di installazione min. | IP54 |
Colore custodia | giallo |
Collegamento | Connessione a vite |
---|---|
a innesto | sì |
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 2,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 2,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 12 |
Lunghezza di spelatura | 7 mm |
Filettatura | M3 |
Categoria di arresto | 0 |
---|---|
Denominazione | IEC 61508 - High-Demand |
Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
Denominazione | IEC 61508 - Low-Demand |
Safety Integrity Level (SIL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
Denominazione | EN ISO 13849 |
Performance Level (PL) | e (in combinazione con un apparecchio di misurazione adatto) |
Categoria | 4 (in combinazione con un apparecchio di misurazione adatto) |
Denominazione | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 (in combinazione con un apparecchio di misurazione adatto) |
Denominazione | Distanze in aria e superficiali fra i circuiti |
---|---|
Norme/Disposizioni | IEC 60947-1 |
Tensione di isolamento di nominale | 250 V |
Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base, (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso/contatti in apertura e contatti di sicurezza). |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
---|---|
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
