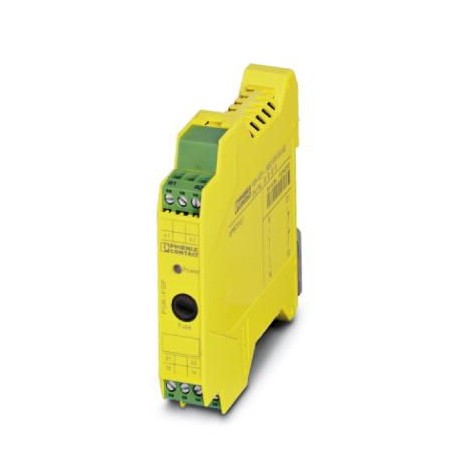

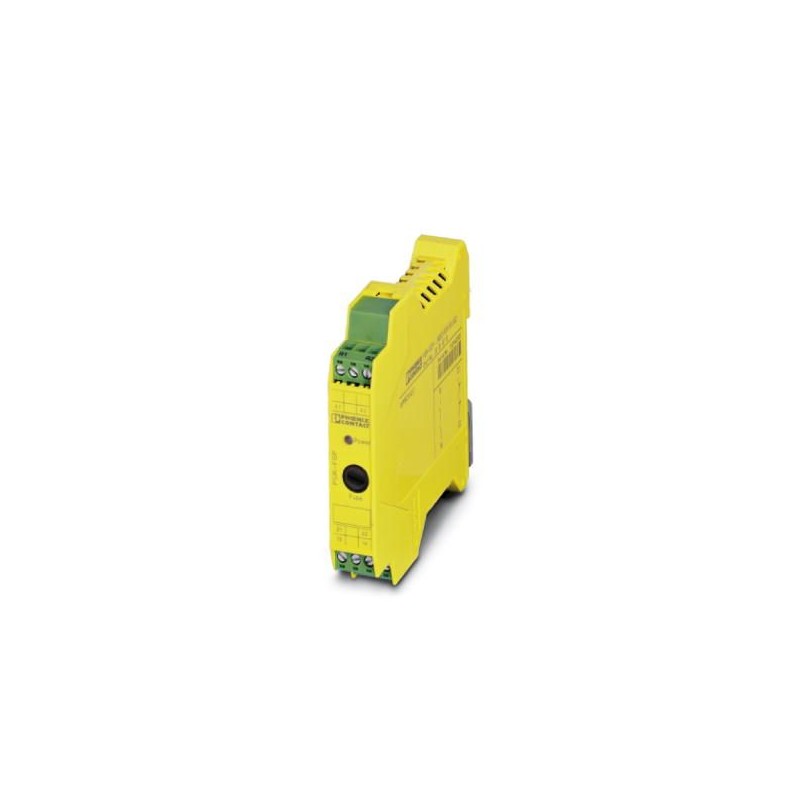

PSR-SPP- 24DC/FSP/1X1/1X2
2981981
PHOENIX_CONTACT
1
Relè di accoppiamento
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Grazie per il suo interesse nei nostri prodotti, speriamo che il tempo di consegna indicato sia conveniente per lei.
Durante l’elaborazione dell’ordine potrà selezionare il tipo di invio che meglio si adatti alle sue necessità: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Codice per l'ordinazione | 2981981 |
---|---|
Pezzi/conf. | 1 PZ |
Sales key | DNA161 - |
Pagina catalogo | Pagina 286 (C_6_2017) |
GTIN | 4046356448345 |
Peso per pezzo (confezione esclusa) | 99,990 g |
Numero tariffa doganale | 85364900 |
Paese di origine | DE (Germania) |
Temperatura ambiente (esercizio) | -20 °C ... 55 °C (tenere conto del derating) |
---|---|
Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
Altezza | ≤ 2000 m (su NN) |
Tensione di alimentazione del circuito di comando di dimensionamento US | 24 V DC -15 % / +10 % |
---|---|
Corrente di alimentazione, di comando, di dimensionamento IS | tip. 55 mA |
Assorbimento di potenza a US | tip. 1,32 W |
Corrente istantanea | max. 100 mA |
Tip. tempo di eccitazione con Us | 50 ms |
Tempo di diseccitazione tipico | 50 ms |
Tempo di ripristino | 1 s |
Indicazione tensione di esercizio | 1 x LED giallo |
Circuito di protezione | Prot. contro le sovratensioni Diodo soppressore, 33 V (A1 - A2) |
Frequenza di commutazione massima | 0,5 Hz |
Tempo filtro | max. 5 ms (su A1 in presenza di interruzioni di tensione con Us) |
max. 2 ms (Larghezza degli impulsi di prova; impulsi di prova alti a A1/A2) | |
≥ 100 ms (Larghezza degli impulsi di prova; impulsi di prova alti a A1/A2) | |
Vel. impulsi prova = 80 x largh. impulsi prova | |
max. 5 ms (Larghezza degli impulsi di prova; impulsi di prova bassi a A1/A2) | |
≥ 50 ms (Velocità degli impulsi di prova; impulsi di prova alti a A1/A2) | |
Vel. impulsi prova = 15 x largh. impulsi prova |
Esecuzione dei contatti | 1 contatto di sicurezza |
---|---|
1 circuito di retroazione | |
Materiale dei contatti | AgCuNi, + 0,2 µm Au |
Max. tensione commutabile | 250 V AC/DC (Contatto di chiusura / contatto in apertura, tenere conto della curva di carico) |
Min. tensione commutabile | 15 V AC/DC (Contatto in chiusura / contatto in apertura) |
Corrente di carico permanente | 5 A (Contatto in chiusura, osservare derating) |
100 mA (Contatto di segnalazione) | |
Max. corrente d'inserzione | 5 A (Contatto in chiusura) |
100 mA (Contatto di segnalazione) | |
Min. corrente d’inserzione | 5 mA (Contatto in chiusura / contatto in apertura) |
arit. Corrente totale | 25 A2(tenere conto del derating) |
Max. potenza commutabile (carico ohmico) | 120 W (24 V DC, τ = 0 ms, contatto in apertura: 2,4 W) |
192 W (48 V DC, τ = 0 ms, contatto in apertura: 4,8 W) | |
162 W (60 V DC, τ = 0 ms, contatto in apertura: 6 W) | |
66 W (110 V DC, τ = 0 ms, contatto in apertura: 11 W) | |
60 W (220 V DC, τ = 0 ms, contatto in apertura: 22 W) | |
1250 VA (250 V AC, τ = 0 ms, contatto in apertura: 25 VA) | |
Potenza commutabile (carico induttivo) massima | 72 W (24 V DC, τ = 40 ms, contatto in apertura: 2,4 W) |
43 W (48 V DC, τ = 40 ms, contatto in apertura: 4,8 W) | |
41 W (60 V DC, τ = 40 ms, contatto in apertura: 6 W) | |
35 W (110 V DC, τ = 40 ms, contatto in apertura: 11 W) | |
48 W (220 V DC, τ = 40 ms, contatto in apertura: 22 W) | |
Potenza commutabile | min. 75 mW |
Durata meccanica | 10x 106cicli di manovre |
Fusibile d'uscita | 5 A Fusibile a T (Contatto in chiusura) |
150 mA Rapido (Contatto di segnalazione) |
Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
---|---|
Rapporto ciclo di esercizio | 100 % ED |
Peso netto | 99,99 g |
Posizione d'installazione | a scelta |
Tipo di montaggio | Montaggio su guida |
Grado di protezione | IP20 |
IP54 | |
Grado di protez. luogo di installazione min. | IP54 |
Materiale custodia | PBT |
Colore custodia | giallo |
Collegamento | Connessione a molla |
---|---|
a innesto | sì |
Sezione conduttore rigido min. | 0,2 mm² |
Sezione conduttore rigido max. | 1,5 mm² |
Sezione conduttore flessibile min. | 0,2 mm² |
Sezione conduttore flessibile max. | 1,5 mm² |
Sezione trasversale conduttore AWG min. | 24 |
Sezione trasversale conduttore AWG max. | 16 |
Lunghezza di spelatura | 8 mm |
Categoria di arresto | 0 |
---|---|
Denominazione | IEC 61508 - High-Demand |
Safety Integrity Level (SIL) | 3 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
Denominazione | IEC 61508 - Low-Demand |
Safety Integrity Level (SIL) | 3 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
Denominazione | EN ISO 13849 |
Performance Level (PL) | e (Il grado di copertura diagnostica (DC) dell'unità di comando su A1/A2 deve essere ≥ 99 %) |
Categoria | 4 (Il grado di copertura diagnostica (DC) dell'unità di comando su A1/A2 deve essere ≥ 99 %) |
Denominazione | EN 62061 |
Safety Integrity Level Claim Limit (SIL CL) | 3 (max. 10 % del SIL complessivo; il grado di copertura diagnostica (DC) dell'unità di comanda A1/A2 deve essere ≥ 90 %) |
Denominazione | EN 50156 |
Safety Integrity Level (SIL) | 3 |
Denominazione | Distanze in aria e superficiali fra i circuiti |
---|---|
Norme/Disposizioni | DIN EN 50178/VDE 0160 |
Tensione di isolamento di nominale | 250 V AC |
Tensione impulsiva di dimensionamento / isolamento | Separazione sicura, isolamento rinforzato 6 kV tra i circuiti di comando (A1/A2), (21/22), (13/14) |
Grado d'inquinamento | 2 |
Categoria di sovratensione | III |
Urti | 15g |
Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Conformità | CE conforme |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
Nessuna sostanza pericolosa sopra i valori di soglia |
