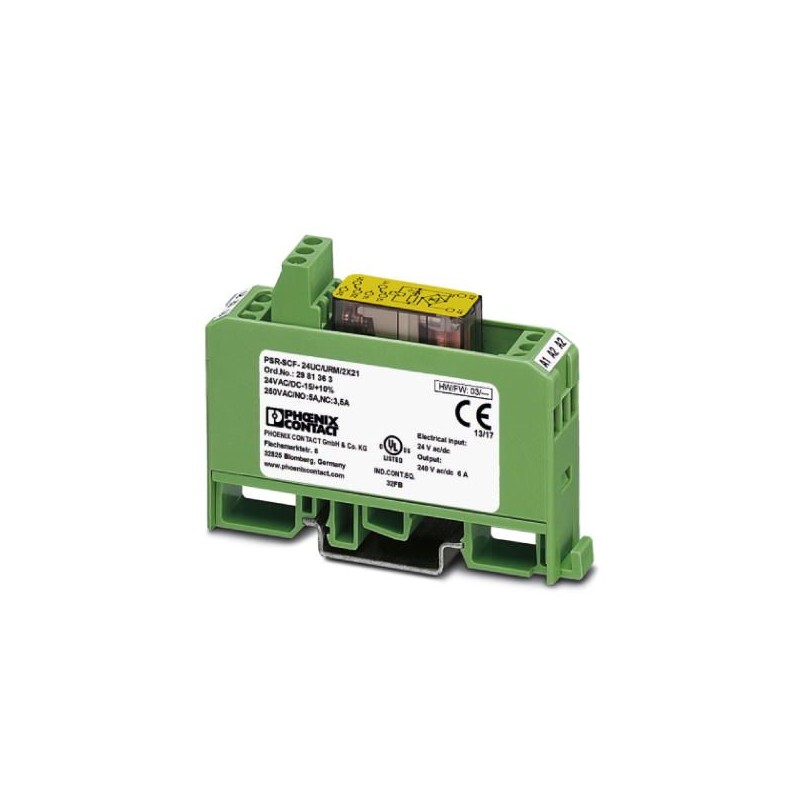

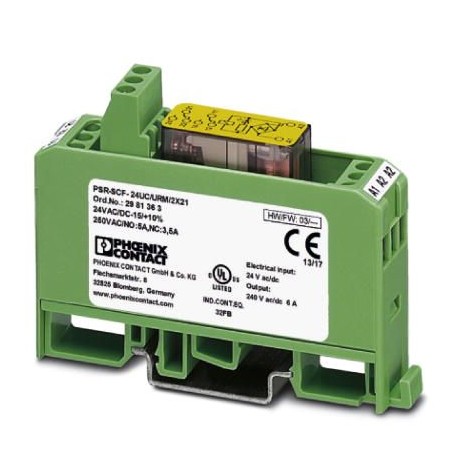

PSR-SCF-120UC/URM/2X21 2981376 PHOENIX CONTACT Modulo di espansione
PSR-SCF-120UC/URM/2X21
2981376
PHOENIX_CONTACT
Modulo di espansione
Sicurezza e comunicazioni
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2981376 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | DNA162 - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 279 (C_6_2017) |
| GTIN | 4017918952907 |
| Peso per pezzo (confezione esclusa) | 61,970 g |
| Numero tariffa doganale | 85364900 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
| Umidità dell'aria massima consentita (funzionamento) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Max. umidità dell'aria. consentita (stoccaggio/trasporto) | 75 % (nella media, talvolta 85%, nessuna condensa) |
| Altezza | ≤ 2000 m (su NN) |
Dati d'ingresso
| Tensione d'ingresso nominale UN | 120 V AC/DC |
|---|---|
| Range d'ingresso rispetto a UN | 0,85 ... 1,1 |
| Corrente di ingresso tipica UN | 9 mA |
| Tempo di eccitazione tipica | 10 ms |
| Tempo di diseccitazione tipico | 10 ms |
Dati d'uscita
| Esecuzione dei contatti | 2 contatti di scambio |
|---|---|
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 15 V AC/DC |
| Corrente di carico permanente | 5 A (Contatto in chiusura) |
| 3,5 A (Contatto di segnalazione) | |
| Max. corrente d'inserzione | 6 A |
| Min. corrente d’inserzione | 10 mA |
| Max. potenza commutabile (carico ohmico) | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 88 W (110 V DC, τ = 0 ms) | |
| 110 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Potenza commutabile (carico induttivo) massima | su richiesta |
| Potere di interruzione minimo | 0,24 W |
| Durata meccanica | circa 107cicli di manovre |
| Potere di rottura (360/h cicli di manovre) | 6 A (24 V DC; contatto di chiusura) |
| 3 A (230 V AC; contatto di chiusura) | |
| Fusibile d'uscita | 6 A gL/gG NEOZED (Contatto in chiusura) |
| 4 A gL/gG NEOZED (Contatto di segnalazione) |
Generalità
| Tipo di relè | Relè elettromagnetico con contatti a guida forzata secondo EN 50205 |
|---|---|
| Rapporto ciclo di esercizio | 100 % ED |
| Peso netto | 61,97 g |
| Posizione d'installazione | a scelta |
| Tipo di montaggio | Montaggio su guida |
| Grado di protezione | IP20 |
| Colore custodia | verde |
Dati di collegamento
| Collegamento | Connessione a vite |
|---|---|
| a innesto | no |
| Sezione conduttore rigido min. | 0,2 mm² |
| Sezione conduttore rigido max. | 2,5 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 2,5 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 12 |
| Lunghezza di spelatura | 7 mm |
| Filettatura | M3 |
Normative e prescrizioni
| Denominazione | Distanze in aria e superficiali fra i circuiti |
|---|---|
| Norme/Disposizioni | DIN EN 50178/VDE 0160 |
| EN 50205 | |
| Tensione di isolamento di nominale | 250 V |
| Tensione impulsiva di dimensionamento / isolamento | 4 kV / isolamento base (separazione sicura, isolamento rinforzato e 6 kV fra circuito d'ingresso e contatti di sicurezza). |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | III |
| Urti | 15g |
| Vibrazioni (funzionamento) | 10 Hz ... 150 Hz, 2g |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027371601eCl@ss 8.027371601eCl@ss 9.027371601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2981376-PSR-SCF-120UC/URM/2X21 | 115 Kbytes |
|
