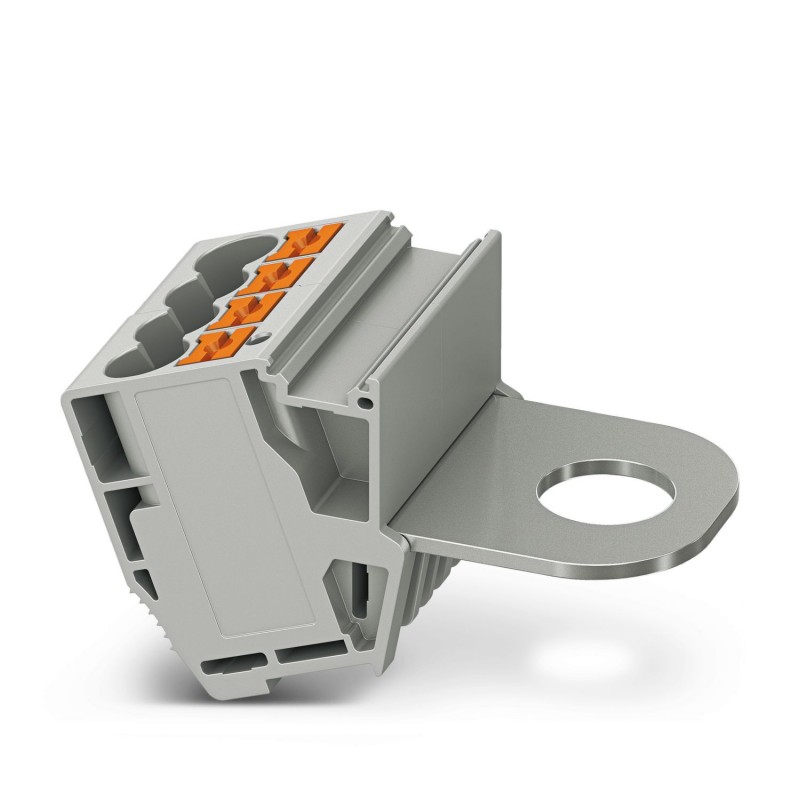

AGK PT 4X6/M12 1017454 PHOENIX CONTACT Pick-off morsettiera
AGK PT 4X6/M12
1017454
PHOENIX_CONTACT
10
Pick-off morsettiera
Morsetto di derivazione, tensione nominale: 1000 V, corrente nominale: 41 A, numero di collegamenti: 5, tipo di collegamento: Collegamento push-in, 1° piano, Sezione dimensionale: 6 mm², sezione: 0,5 mm² - 10 mm², Collegamento a montante, 1° piano, classe di montaggio: nell'elemento base, colore: grigio
Morsetto di derivazione, tensione nominale: 1000 V, corrente nominale: 41 A, numero di connessioni: 5, tipo di connessione: Connessione Push-in, 1. piano, Sezione di dimensionamento: 6 mm2, sezione: 0,5 mm2 - 10 mm2, Bullone, 1. piano, tipo di montaggio: sull’elemento base, colore: grigio
morsetti di giunzione > adattatore di connessione alla morsettiera
BORNAS
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Tipo di prodotto | Morsetto di derivazione |
| Numero collegamenti | 5 |
| Numero di file | 1 |
| Potenziali | 1 |
| Stato di manutenzione dei dati | |
| Revisione articolo | 00 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Tensione impulsiva di dimensionamento | 8 kV |
| Potenza dissipata massima in condizioni nominali | 1,31 W |
| Numero di connessioni per ogni piano | 5 |
| Sezione nominale | 6 mm² |
| Sezione di dimensionamento AWG | 10 |
| 1. piano | |
| Lunghezza del tratto da spelare | 10 mm ... 12 mm |
| Calibro a tampone | A5 |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore rigida | 0,5 mm² ... 10 mm² |
| Sezione conduttore AWG | 20 ... 8 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,5 mm² ... 6 mm² |
| Sezione conduttore flessibile [AWG] | 20 ... 10 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 6 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 6 mm² |
| Sezione del conduttore flessibile (2 conduttori di sezione identica con puntalino TWIN con collare in plastica) | 0,5 mm² ... 1,5 mm² |
| Corrente nominale | 41 A |
| Corrente di carico massima | 57 A |
| Corrente cumulativa massima | 109 A (Collegamento a bullone) |
| Tensione nominale | 1000 V |
| Sezione nominale | 6 mm² |
| 1. piano | |
| Filettatura | M12 |
| Nota | Perno di collegamento |
| Coppia di serraggio | 14 ... 31 Nm |
| Attacco a norma | IEC 60947-7-1 |
| Sezione conduttore flessibile | 6 mm² ... 120 mm² |
| Sezione conduttore flessibile [AWG] | 10 ... 250 kcmil (convertito secondo IEC) |
| Corrente nominale | 41 A |
| Connessione capocorda | |
| Sezione AWG | (convertito secondo IEC) |
| Diametro occhiello | 12,4 mm |
| Larghezza | 32 mm |
| Diametro bullone | 12 mm |
| Filettatura | M12 |
| Larghezza | 31 mm |
| Altezza | 57,4 mm |
| Profondità | 32,3 mm |
| Diametro foro | 12,4 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Dati meccanici | |
| Parete laterale aperta | No |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C) |
| Temperatura ambiente (montaggio) | -5 °C ... 70 °C |
| Temperatura ambiente (attivazione) | -5 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 20 % ... 90 % |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 30 % ... 70 % |
| Attacco a norma | IEC 60947-7-1 |
| IEC 60947-7-1 |
| Tipo di montaggio | sull’elemento base |
| Caratteristica | Valore |
|---|---|
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.5 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.5 mm² |
| corrente nominale In (EF008250) | 41 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | altro |
| tipo di collegamento elettrico 2 (EF002527) | altro |
| numero di punti di fissaggio per ogni piano (EF002660) | 5 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| materiale del corpo isolante (EF007543) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 31.05 mm |
| altezza (EF000040) | 57.546666 mm |
| profondità (EF000049) | 35.63009 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
