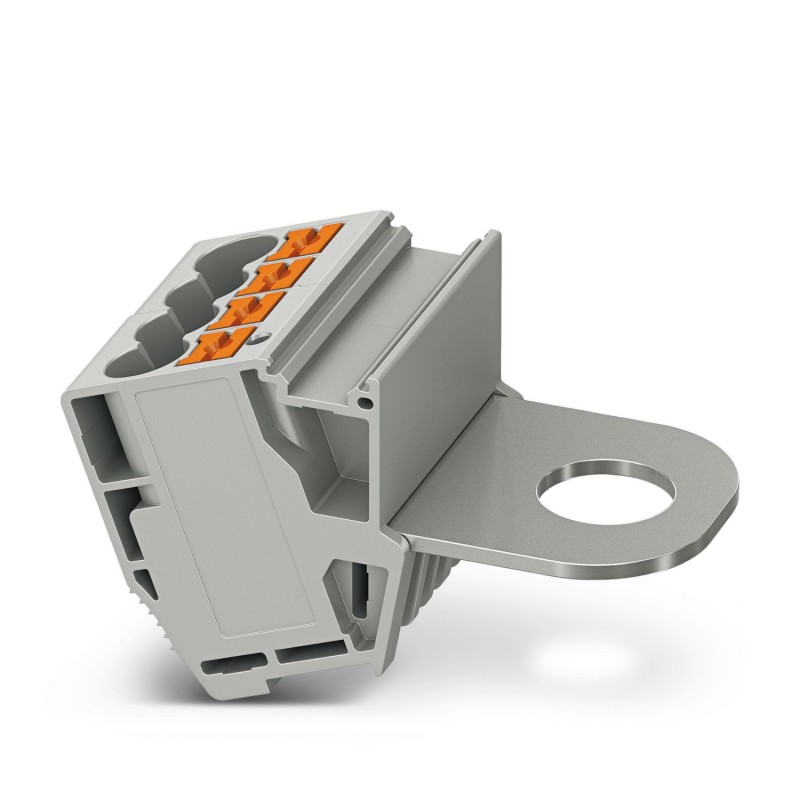

AGK PT 4X6/M12 1017454 PHOENIX CONTACT Pick-off-terminal-block
AGK PT 4X6/M12
1017454
PHOENIX_CONTACT
10
Pick-off-terminal-block
Abzweigklemme, Nennspannung: 1000 V, Nennstrom: 41 A, Anzahl der Anschlüsse: 5, Anschlussart: Push-in-Anschluss, 1. Etage, Auslegungsprofil: 6 mm², Querschnitt: 0,5 mm² - 10 mm², Bolzenanschluss, 1. Etage, Montageart: im Basiselement, Farbe: grau
Abschaltklemme, Nennspannung: 1000 V, Nennstrom: 41 A, Anzahl der Anschlüsse: 5, Anschlussart: Push-in-Anschluss, 1 Ebene, Bemessungsquerschnitt: 6 mm2, Querschnitt: 0,5 mm2 - 10 mm2, Schraubanschluss, 1 Ebene, Montageart: auf Grundelement, Farbe: grau
Reihenklemmen > Reihenklemmen-Steckadapter
Terminals
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million siebzehn tausend vier hundert vier und fünfzig |
|---|---|
| Verpackungseinheit | 10 pc |
| Mindestbestellmenge | 10 pc |
| GTIN | 4055626500645 |
| Gewicht pro Stück (exklusive Verpackung) | 37.700 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und sechzig tausend zehn |
| Herkunftsland | CN (China) |
Allgemeine
| Anzahl der Ebenen | Eins |
|---|---|
| Anzahl der verbindungen | Fünf |
| Potenziale | Eins |
| Nennquerschnitt | 6 mm2 |
| Farbe | Grau |
| Isoliermaterial | PA |
| Entflammbarkeit nach UL 94 | V0 |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Dämmstoff-Gruppe | Ich |
| Maximale Wärmeabgabe bei nominalen Zustand | 1.31 W |
| Maximaler Laststrom | 57 A |
| Maximale Summenstrom | 109 A (schraubverbindung) |
| Nennstrom IN | 41 A |
| Nennspannung UN | 1000 V |
| Nennstrom IN | 41 A |
| Öffnen Sie Seite-panel | Keine |
Verbindungsdaten
| Feed-in-Anschluss | 1 Ebene |
|---|---|
| Verbindungs-Methode | Push-in-Anschluss |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Leiterquerschnitt Feste min. | 0,5 mm2 |
| Leiterquerschnitt solid max. | 10 mm2 |
| Leiterquerschnitt AWG min. | Zwanzig |
| Leiterquerschnitt AWG max. | Acht |
| Leiterquerschnitt flexibel min. | 0,5 mm2 |
| Leiterquerschnitt flexibel max. | 6 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Zwanzig |
| Max. AWG Leiterquerschnitt, flexibel | Zehn |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoff Hülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse ohne Kunststoffhülse max. | 6 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse min. | 0,5 mm2 |
| Leiterquerschnitt flexibel mit Aderendhülse mit Kunststoffhülse max. | 6 mm2 |
| Abisolierlänge | 10 mm 12 mm ... |
| Interne zylindrische gage | A5 |
| Hinweis | Verbindung Schrauben |
| Verbindungs-Methode | Schraubverbindung |
| Verbindung im acc. mit standard | IEC 60947-7-1 |
| Leiterquerschnitt flexibel min. | 6 mm2 |
| Leiterquerschnitt flexibel max. | 120 mm2 |
| Min. AWG Leiterquerschnitt, flexibel | Zehn |
| Max. AWG Leiterquerschnitt, flexibel | 250 kcmil |
| Loch-Durchmesser, min. | 12.4 mm |
| Kabelschuh Breite, max. | 32 mm |
| Schraube Durchmesser | 12 mm |
| Gewinde | M12 |
| M12 | |
| Anzugsdrehmoment, min. | 14 Nm |
| Anzugsmoment max | 31 Nm |
Normen und Vorschriften
| Verbindung im acc. mit standard | IEC 60947-7-1 |
|---|---|
| IEC 60947-7-1 | |
| Entflammbarkeit nach UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und dreißigeCl@ss 4.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und dreißigeCl@ss 5.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und dreißigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 6.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert eins und fünfzigeCl@ss 8.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzigeCl@ss 9.0Sieben und zwanzig Millionen eins hundert eins und vierzig tausend eins hundert zwanzig
UNSPSC 6.01Dreißig Millionen zwei hundert elf tausend acht hundert elfUNSPSC 7.0901Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 11Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 12.01Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zehnUNSPSC 13.2Neun und dreißig Millionen eins hundert eins und zwanzig tausend vier hundert zwei
| Merkmal | Wert |
|---|---|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) | 0.5 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 0.5 mm² |
| Bemessungsstrom In (EF008250) | 41 A |
| Bemessungsspannung (EF000228) | 1000 V |
| Ausführung elektrischer Anschluss 1 (EF002526) | sonstige |
| Ausführung elektrischer Anschluss 2 (EF002527) | sonstige |
| Anzahl der Klemmstellen je Etage (EF002660) | 5 |
| Geeignet für Leiterwerkstoff (EF012572) | Aluminium/Kupfer |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Breite (EF000008) | 31.05 mm |
| Höhe (EF000040) | 57.546666 mm |
| Tiefe (EF000049) | 35.63009 mm |
| Abschlussplatte erforderlich (EF002525) | Nein |
| Farbe (EF000007) | grau |
| Etagen intern gebrückt (EF002661) | Ja |
