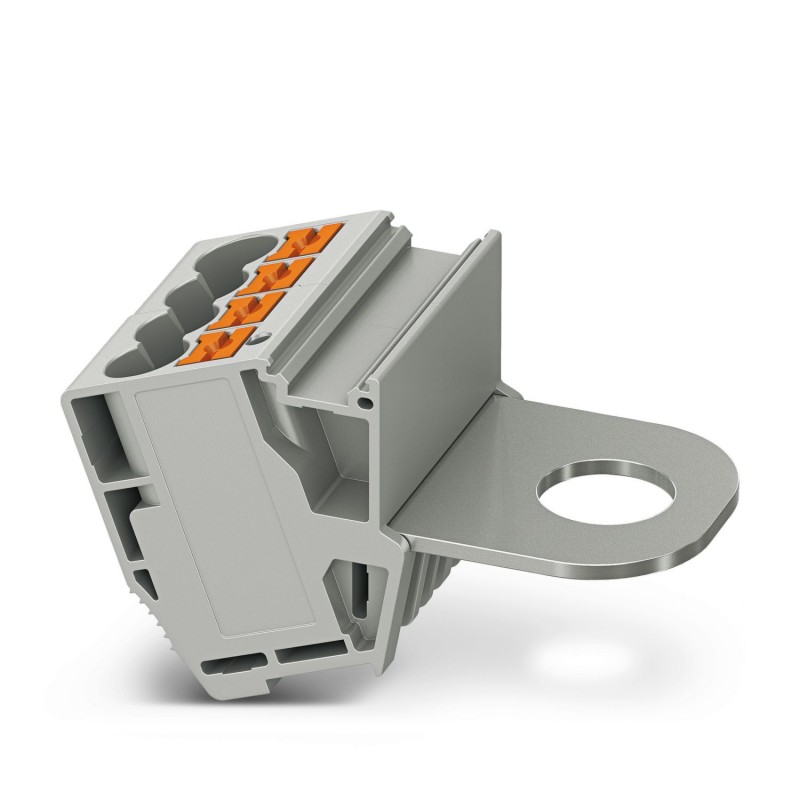

AGK PT 4X6/M12 1017454 PHOENIX CONTACT Pick-off bornier
AGK PT 4X6/M12
1017454
PHOENIX_CONTACT
10
Pick-off bornier
Cosson de dérivation, tension nominale : 1000 V, courant nominal : 41 A, nombre de connexions : 5, type de connexion : Raccord enfichable, 1er étage, Section de dimensionnement : 6 mm², section transversale : 0,5 mm² - 10 mm², Raccord de goujon, 1er étage, classe de montage : dans l’élément de base, couleur : gris
Bloc de jonction de dérivation, tension nominale: 1000 V, intensité nominale: 41 A, nombre de connexions: 5, type de raccordement: Raccordement Push-in, 1er étage, Section de référence: 6 mm2, section : 0,5 mm2 - 10 mm2, Raccordement boulonné, 1er étage, type de montage: sur embase, coloris: gris
Blocs de jonction > Connecteur pour bloc de jonction
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction de dérivation |
| Nombre de connexions | 5 |
| Nombre de rangées | 1 |
| Potentiels | 1 |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Tension de tenue aux chocs assignée | 8 kV |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Nombre de raccordements par étage | 5 |
| Section nominale | 6 mm² |
| Section assignée AWG | 10 |
| 1er étage | |
| Longueur à dénuder | 10 mm ... 12 mm |
| Gabarit | A5 |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur rigide | 0,5 mm² ... 10 mm² |
| Section du conducteur AWG | 20 ... 8 (conversion selon CEI) |
| Section de conducteur souple | 0,5 mm² ... 6 mm² |
| Section de conducteur souple [AWG] | 20 ... 10 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,5 mm² ... 6 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,5 mm² ... 6 mm² |
| Section de conducteur souple (2 conducteurs de même section avec embout TWIN et douille en plastique) | 0,5 mm² ... 1,5 mm² |
| Int. nom. | 41 A |
| Courant de charge maximal | 57 A |
| Courant cumulé maximal | 109 A (Raccordement boulonné) |
| Tension nominale | 1000 V |
| Section nominale | 6 mm² |
| 1er étage | |
| Filetage vis | M12 |
| Remarque | Boulon de raccordement |
| Couple de serrage | 14 ... 31 Nm |
| Connexion selon la norme | CEI 60947-7-1 |
| Section de conducteur souple | 6 mm² ... 120 mm² |
| Section de conducteur souple [AWG] | 10 ... 250 kcmil (conversion selon CEI) |
| Int. nom. | 41 A |
| Raccordement de la cosse | |
| Section AWG | (conversion selon CEI) |
| Diamètre de l'œil | 12,4 mm |
| Largeur | 32 mm |
| Diamètre des boulons | 12 mm |
| Filetage vis | M12 |
| Largeur | 31 mm |
| Hauteur | 57,4 mm |
| Profondeur | 32,3 mm |
| Diamètre de perçage | 12,4 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 60947-7-1 |
| CEI 60947-7-1 |
| Type de montage | sur embase |
| Caractéristique | Valeur |
|---|---|
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.5 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.5 mm² |
| Courant assigné In (EF008250) | 41 A |
| Tension assignée (EF000228) | 1000 V |
| Finition raccordement électrique 1 (EF002526) | Autre |
| Finition raccordement électrique 2 (EF002527) | Autre |
| Nombre de positions de serrage par étage (EF002660) | 5 |
| Adapté aux matériaux conducteurs (EF012572) | Aluminium/cuivre |
| Matériau du corps isolant (EF007543) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Largeur (EF000008) | 31.05 mm |
| Hauteur (EF000040) | 57.546666 mm |
| Profondeur (EF000049) | 35.63009 mm |
| Plaque de fermeture requise (EF002525) | Non |
| Couleur (EF000007) | Gris |
| Étages reliés à l'intérieur (EF002661) | Oui |
