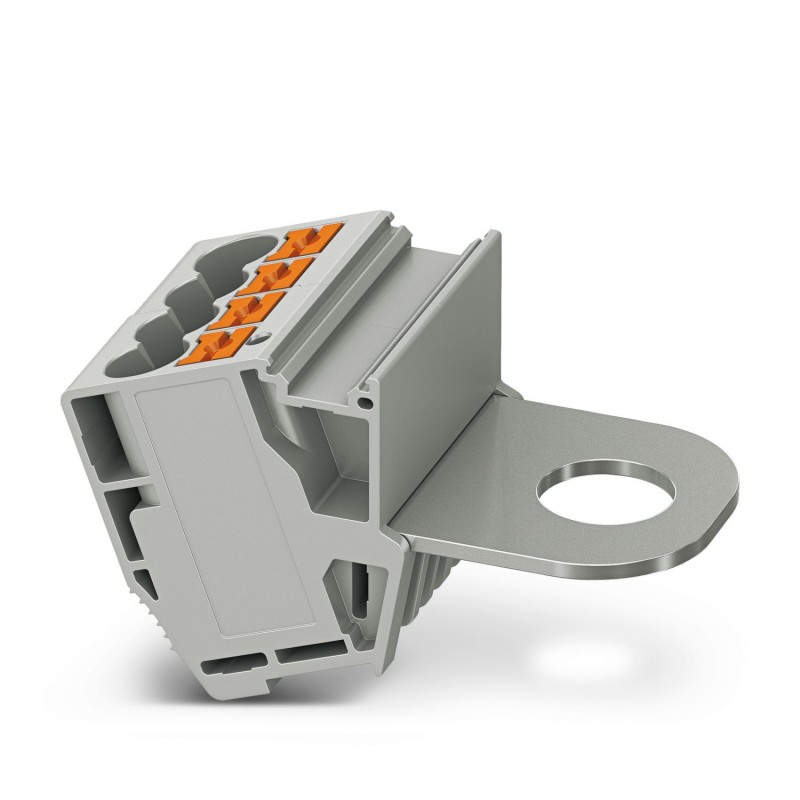

AGK PT 4X6/M12 1017454 PHOENIX CONTACT Pick-off do bloco de terminais
AGK PT 4X6/M12
1017454
PHOENIX_CONTACT
10
Pick-off do bloco de terminais
Terminal de derivação, tensão nominal: 1000 V, corrente nominal: 41 A, número de ligações: 5, tipo de ligação: Ligação push-in, 1.º andar, Secção de dimensionamento: 6 mm², secção de encaixe: 0,5 mm² - 10 mm², Ligação de pinos, 1.º andar, classe de montagem: in base element, cor: cinzento
Pick-off terminal block, nom. voltage: 1000 V, nominal current: 41 A, number of connections: 5, connection method: Push-in connection, 1 level, Rated cross section: 6 mm2, cross section: 0.5 mm2 - 10 mm2, Bolt connection, 1 level, mounting type: on base element, color: gray
Blocos de terminais > Adaptador de tomada para blocos de terminais
Terminais
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Related products
▲Best sellers
▲Mais informação
▲| Product type | Pick-off terminal |
| Number of connections | 5 |
| Number of rows | 1 |
| Potentials | 1 |
| Data management status | |
| Article revision | 00 |
| Insulation characteristics | |
| Overvoltage category | III |
| Rated surge voltage | 8 kV |
| Maximum power dissipation for nominal condition | 1.31 W |
| Number of connections per level | 5 |
| Nominal cross section | 6 mm² |
| Rated cross section AWG | 10 |
| 1 level | |
| Stripping length | 10 mm ... 12 mm |
| Internal cylindrical gage | A5 |
| Connection in acc. with standard | IEC 60947-7-1 |
| Conductor cross section rigid | 0.5 mm² ... 10 mm² |
| Cross section AWG | 20 ... 8 (converted acc. to IEC) |
| Conductor cross section flexible | 0.5 mm² ... 6 mm² |
| Conductor cross section, flexible [AWG] | 20 ... 10 (converted acc. to IEC) |
| Conductor cross-section flexible (ferrule without plastic sleeve) | 0.5 mm² ... 6 mm² |
| Flexible conductor cross section (ferrule with plastic sleeve) | 0.5 mm² ... 6 mm² |
| Conductor cross-section flexible (2 conductors with the same cross-section, with TWIN ferrule and plastic sleeve) | 0.5 mm² ... 1.5 mm² |
| Nominal current | 41 A |
| Maximum load current | 57 A |
| Maximum total current | 109 A (Bolt connection) |
| Nominal voltage | 1000 V |
| Nominal cross section | 6 mm² |
| 1 level | |
| Screw thread | M12 |
| Note | Connection bolts |
| Tightening torque | 14 ... 31 Nm |
| Connection in acc. with standard | IEC 60947-7-1 |
| Conductor cross section flexible | 6 mm² ... 120 mm² |
| Conductor cross section, flexible [AWG] | 10 ... 250 kcmil (converted acc. to IEC) |
| Nominal current | 41 A |
| Cable lug connection | |
| Cross section range AWG | (converted acc. to IEC) |
| Hole diameter | 12.4 mm |
| Width | 32 mm |
| Bolt diameter | 12 mm |
| Screw thread | M12 |
| Width | 31 mm |
| Height | 57.4 mm |
| Depth | 32.3 mm |
| Hole diameter | 12.4 mm |
| Color | gray (RAL 7042) |
| Flammability rating according to UL 94 | V0 |
| Insulating material group | I |
| Insulating material | PA |
| Mechanical data | |
| Open side panel | No |
| Ambient conditions | |
| Ambient temperature (operation) | -60 °C ... 110 °C (Operating temperature range incl. self-heating; for max. short-term operating temperature, see RTI Elec.) |
| Ambient temperature (storage/transport) | -25 °C ... 60 °C (for a short time, not exceeding 24 h, -60 °C to +70 °C) |
| Ambient temperature (assembly) | -5 °C ... 70 °C |
| Ambient temperature (actuation) | -5 °C ... 70 °C |
| Permissible humidity (operation) | 20 % ... 90 % |
| Permissible humidity (storage/transport) | 30 % ... 70 % |
| Connection in acc. with standard | IEC 60947-7-1 |
| IEC 60947-7-1 |
| Mounting type | on base element |
| Característica | Valor |
|---|---|
| Secção de condutor de fio fino de ligação sem ponteira (EF007341) | 0.5 mm² |
| Secção do condutor de fio fino de ligação com ponteira (EF007339) | 0.5 mm² |
| Secção da ligação de cabo rígido (EF007337) | 0.5 mm² |
| Corrente nominal especificada In (EF008250) | 41 A |
| Tensão especificada de funcionamento (EF000228) | 1000 V |
| Tipo de ligação elétrica 1 (EF002526) | Outro |
| Tipo de ligação elétrica 2 (EF002527) | Outro |
| Número de fixações por nível (EF002660) | 5 |
| Adequado para material condutor (EF012572) | Alumínio/cobre |
| Material do corpo isolante (EF007543) | Outro |
| Classe de inflamabilidade do material de selagem de acordo com UL 94 (EF002521) | V0 |
| Largura (EF000008) | 31.05 mm |
| Altura (EF000040) | 57.546666 mm |
| Profundidade (EF000049) | 35.63009 mm |
| Placa de fecho necessária (EF002525) | Não |
| Cor (EF000007) | Cinzento |
| Níveis ligados internamente (EF002661) | Sim |
