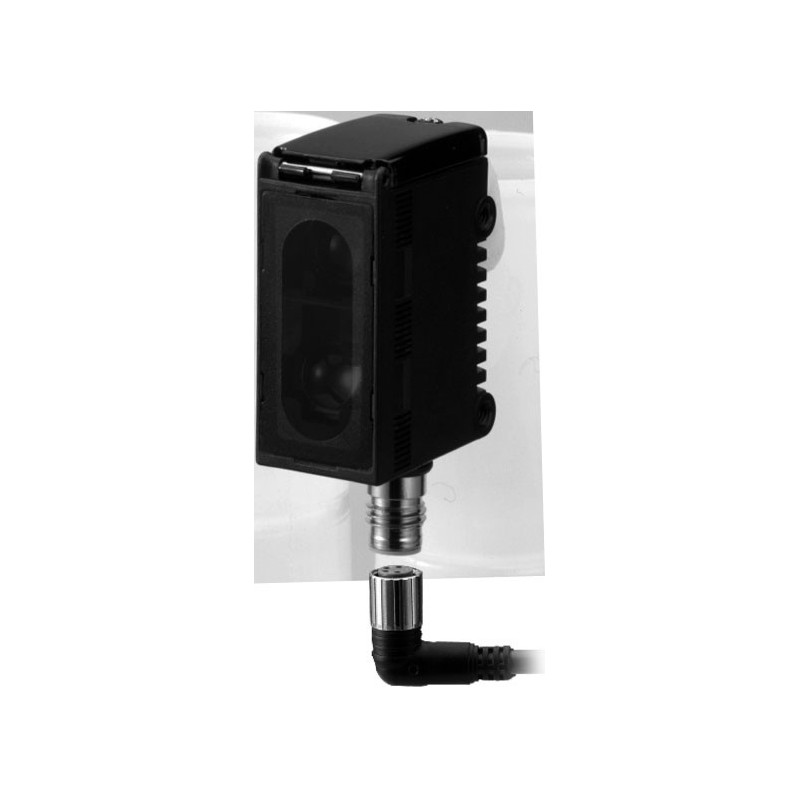

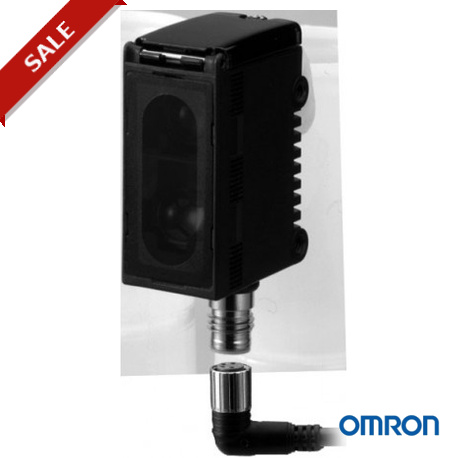

E3G-L15 103282 OMRON BGS cc 3h 50 millimetri M8 NPN Teach

Sensore fotoelettrico reflex con impostazione della distanza
E3G-L1/L3
• Rilevamento affidabile di oggetti di colori diversi, non uniformi e/o lucidi posizionati davanti a uno sfondo defi- nito (ad esempio, nastri trasportatori).
Caratteristiche
Un raggio di rilevamento con un diametro di
1 mm consente il rilevamento di piccoli oggetti
(E3G-L1)
La sorgente luminosa a LED, esclusiva di Omron, emette un raggio luminoso puntiforme con dimensioni pari a solo 1/7 di quelle delle sorgenti luminose tradizionali e con una distribu- zione uniforme dell'intensità della luce. Il LED a fascio punti- forme inoltre garantisce un rilevamento stabile di piccoli oggetti anche in condizioni in cui generalmente non è possibi- le utilizzando LED tradizionali.
Lo spot chiaramente visibile semplifica il controllo della rego-
Il rilevamento stabile non è limitato al colore degli oggetti, ma include anche l'inclinazione e la lucentezza
(Le caratteristiche di inclinazione del modello E3G-L1 sono
2,6 volte migliori rispetto a quelle dei modelli tradizionali) L'uso del sistema ottico libero per gli oggetti lucidi insieme al tradizionale metodo di misurazione con triangolazione riduce le discrepanze nella distanza di rilevamento misurata dovute al colore, alla superficie e all'inclinazione degli oggetti.
(E3G-L3: 2,2 volte migliore del modello tradizionale)
lazione dell'asse ottico e della posizione di rilevamento.
Sistema ottico per oggetti lucidi (E3G-L1/L3)
Modello tradizionale con
impostazione della distanza
LED sorgente luminosa
LED sorgente luminosa
La distanza cambia con l'inclinazione dell'oggetto.
PSD
Baricentro
Intensità
PSD
OK NO
Circuito integrato inclinato
Garantisce un segnale di distanza con un errore minore in quanto l'im- magine si forma sui rilevatori PSD (Position Sensitive Detector), indi- pendentemente dalla distanza di ri- levamento. Il rilevamento risulta stabile anche rispetto all'inclinazio- ne dell'oggetto.
La formazione dell'immagine sui ri- levatori PSD non è possibile a de- terminate distanze di rilevamento. Il diametro dello spot è grande, si verificano errori relativi alla distan- za a causa dello spostamento del baricentro dell'oggetto e il rileva- mento è instabile rispetto all'incli- nazione dell'oggetto.
E3G-L1/L3
