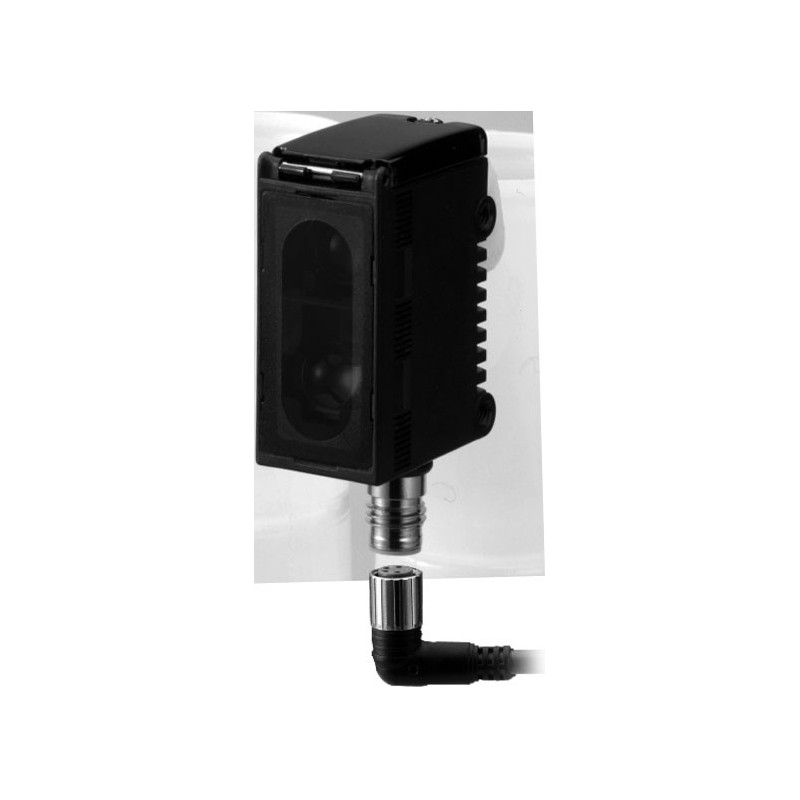

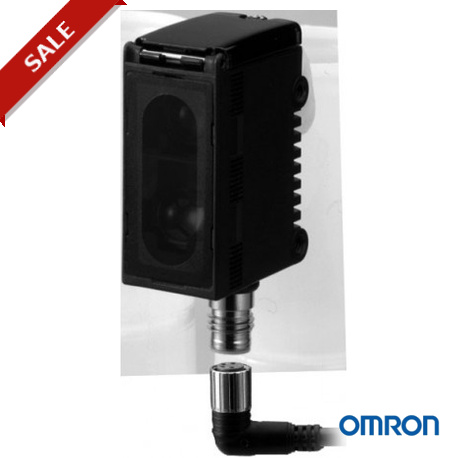

E3G-L15 103282 OMRON BGS cc 3h 50mm M8 NPN Teach

Capteur photoélectrique à réglage de distance
E3G-L1 / L3
• Détection fiable d'objets de différentes couleurs, irréguliers et / ou brillants devant un arrière-plan défini (convoyeurs, par ex.).
Caractèristiques
Le faisceau à haute précision de 1 mm de diamètre permet de détecter des objets minuscules
(E3G-L1)
Le système Hyper LED unique d'Omron produit une source lumineuse haute précision d'une taille de 1 / 7 de celle des sources lumineuses conventionnelles, avec une répartition uniforme de l'intensité lumineuse. L'hyper LED permet une détection stable de petits objets en éliminant la non-détection d'objets due à une chute de puissance qui se produit
La détection stable ne se limite pas à la couleur des objets, mais aussi à l'inclinaison et à la brillance.
(La détection de l'inclinaison du E3G-L1 est 2,6 fois meilleure que celle des modèles conventionnels).
L'utilisation d'un système optique exempt de pièces brillantes associé à une mesure par triangulation conventionnelle réduit les écarts de distance de détection dus à la couleur, la surface et l'inclinaison des objets. (E3G-L3) : 2,2 fois supérieure aux
modèles conventionnels)
couramment au centre des LED conventionnelles.
Le spot clairement visible facilite la vérification du réglage de l'axe optique ainsi que de la position de détection.
Système optique exempt de pièces brillantes (E3G-L1 / L3)
Modèle conventionnel à réglage de distance
Tout faible changement de distance est détecté.
Voyant de source lumineuse
PSD
Centre
de gravité
Intensité
Voyant de source lumineuse
PSD
OK NG
Elévation de C.I
Un signal de distance à faible marge d'erreur est assuré car une image est formée sur les détecteurs sensibles à la position (PSD), quelle que soit la distance de détection. La détection est également stable par rapport à l'inclinaison de l'objet.
La formation d'image sur les détecteurs sensibles à la position (PSD) est impossible à certaines distances de détection. Le diamètre du spot est large, des erreurs de distance se produisent en raison du déplacement du centre de gravité de l'objet, et la détection est instable par rapport à l'inclinaison de l'objet.
E3G-L1 / L3
A-1
