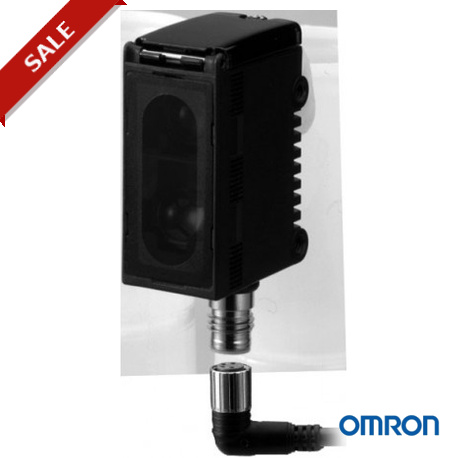

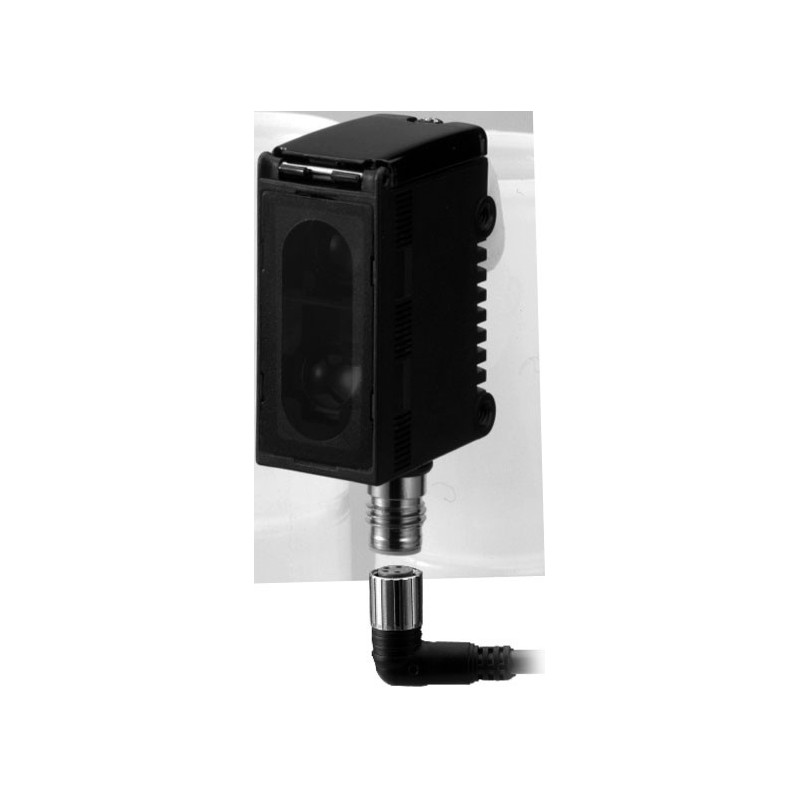

E3G-L15 103282 OMRON BGS cc 3h 50mm NPN Teach Conector M8

Fotocélula con distancia de detección ajustable
E3G-L1/L3
• Detección fiable de objetos de distin- tos colores, irregulares y/o brillantes frente a un fondo definido (p.ej., cintas tranportadoras)
Características
El haz de luz de 1 mm de diá. facilita la de- tección de objetos diminutos
(E3G-L1)
El hiperLED exclusivo de OMRON consigue un haz de luz de
1/7 del tamaño de los haces convencionales, con una distri- bución uniforme de la intensidad. El hiperLED permite la de- tección estable de objetos de pequeño tamaño eliminando la omisión de objetos debida a los cortes que suelen producirse en el centro de los LEDs convencionales.
El punto claramente visible facilita la comprobación del ajuste
del eje óptico, así como la posición de detección.
La detección estable no viene limitada por el color del objeto, sino también por la inclina- ción y el brillo
(La característica de inclinación del E3G-L1 es 2,6 veces me- jor que la de los modelos convencionales).
El uso del sistema óptico carente de objetos brillantes con la medición por triangulación reduce las discrepancias en la dis- tancia de detección, debida al color del objeto, su superficie y su inclinación (E3G-L3: 2,2 veces mejor que los modelos convencionales)
Sistema óptico a prueba de brillos (E3G-L1/L3)
Modelo de ajuste de
distancia convencional
Detecta el cam- bio de distancia provocado por una ligera eleva- ción.
OK INCORRECTO
Elevación del circuito integrado
Fuente de luz (LED)
PSD
Centro
de gravedad
Intensidad
Fuente de luz (LED)
PSD
Se asegura una señal de distancia de bajo error, gracias a que se for- ma una imagen en los detectores de posición (PSD), con indepen- dencia de la distancia de detec- ción. La detección también es estable con respecto a la inclina- ción del objeto.
La formación de imagen en los de- tectores de posición (PSD) resulta imposible a determinadas distan- cias. El diámetro del spot de luz es grande, se producen errores como consecuencia del desplazamiento del centro de gravedad del objeto
y la detección es inestable con res- pecto a la inclinación del objeto.
E3G-L1/L3
A-185
