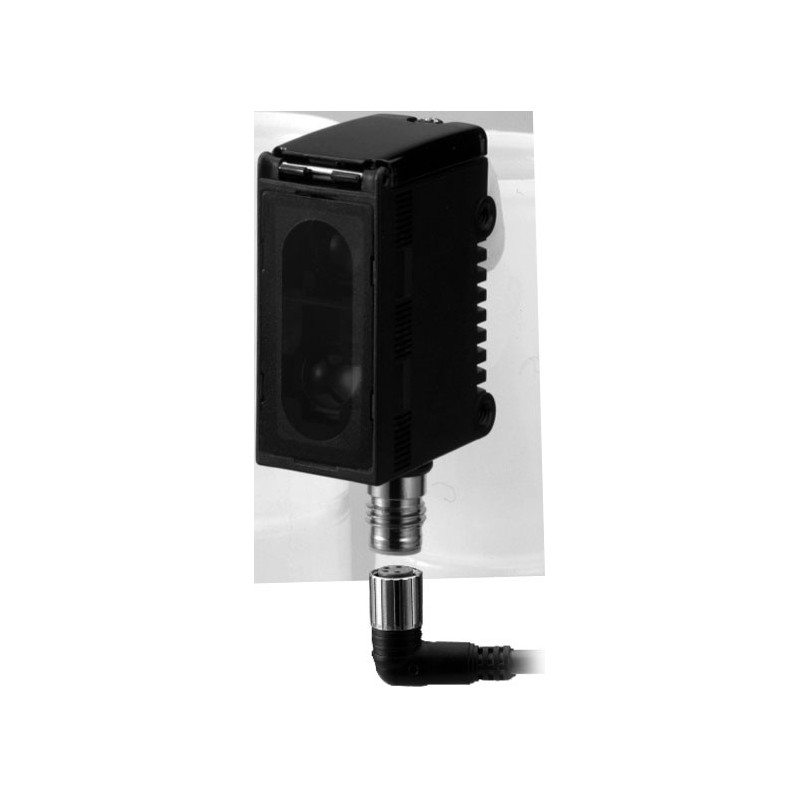

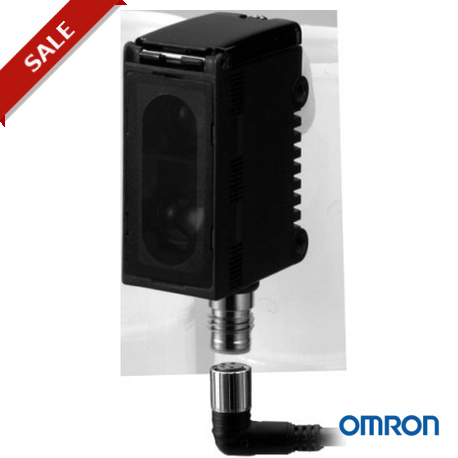

E3G-L15 103282 OMRON Fotoschalter Taster mit Vorder-/Hintergrundausblendung

FReflexionslichttaster mit Hinter- und Vordergrundausblendung
E3G-L1/L3
• Zuverlässige Erfassung verschieden- farbiger, ungleichmäßig geformter und/oder glänzender Objekte vor ei- nem festgelegten Hintergrund (z.B. Förderer).
Merkmale
Der punktgenaue 1-mm-Strahl ermöglicht die Erfassung auch kleinster Objekte
(E3G-L1)
Die einzigartige Hyper-LED von Omron ermöglicht eine punkt- genaue Lichtquelle von nur etwa 1/7 der Größe herkömmli- cher Lichtquellen mit einer absolut gleichmäßigen Intensitätsverteilung. Dank der Hyper-LED ist eine stabile Er- fassung kleiner Objekte möglich, da bei dieser anders als bei herkömmlichen LEDs kein Intensitätsabfall (Dropout) in der Mitte auftritt und daher die Gefahr der Nichterfassung von Ob- jekten in diesem Bereich nicht gegeben ist.
Die Stabilität der Erfassung wird weder durch Farbe noch durch Neigung oder Glanz des Schaltobjekts beeinträchtigt.
(Die Neigungsbeständigkeit des E3G-L1 ist um das 2,6-fache besser als bei herkömmlichen Modellen.)
Die Kombination einer durch Glanz nicht beeinflussbaren Op- tik mit dem bewährten Triangulationsprinzip minimiert eventu- elle durch Farbe, Neigung oder Glanz des Schaltobjekts hervorgerufene Abweichungen. (E3G-L3: um das 2,2-fache besser als herkömmliche Modelle)
Dank des deutlich erkennbaren Lichtflecks kann die Ausrich- tung der optischen Achse und der Tastbereich leicht kontrol- liert werden.
Durch Glanz unbeeinflusste
Optik (E3G-L1/L3)
Lichtquelle
LED
Herkömmliches Modell mit
Hintergrundausblendung
Lichtquelle
LED
PSD
PSD
Erfassung des durch einen Bestückungs-
Schwerpunkt
Intensität
fehler bedingten
Höhenunterschieds
OK Fehler
Bestückungsfehler
Unabhängig von der Tastweite wird ein scharf umrissenes Bild auf den PSD (Position Sensitive De- tector, ortsempfindlicher Detektor) abgebildet. Dies gewährleistet ein mit nur minimalem Fehler behafte- tes Distanzsignal. Die Stabilität der Erfassung wird auch durch eine eventuelle Neigung des Objekts nicht beeinträchtigt.
Bei bestimmten Tastweiten kann kein scharf umrissenes Bild auf den PSD (Position Sensitive De- tector, ortsempfindlicher Detektor) abgebildet werden. Der Fleck hat einen größeren Durchmesser, es kommt aufgrund von Verschiebun- gen des Schwerpunkts des Ob- jekts zu Distanzfehlern, und die Erkennung ist hinsichtlich der Nei- gung des Objekts instabil.
E3G-L1/L3
