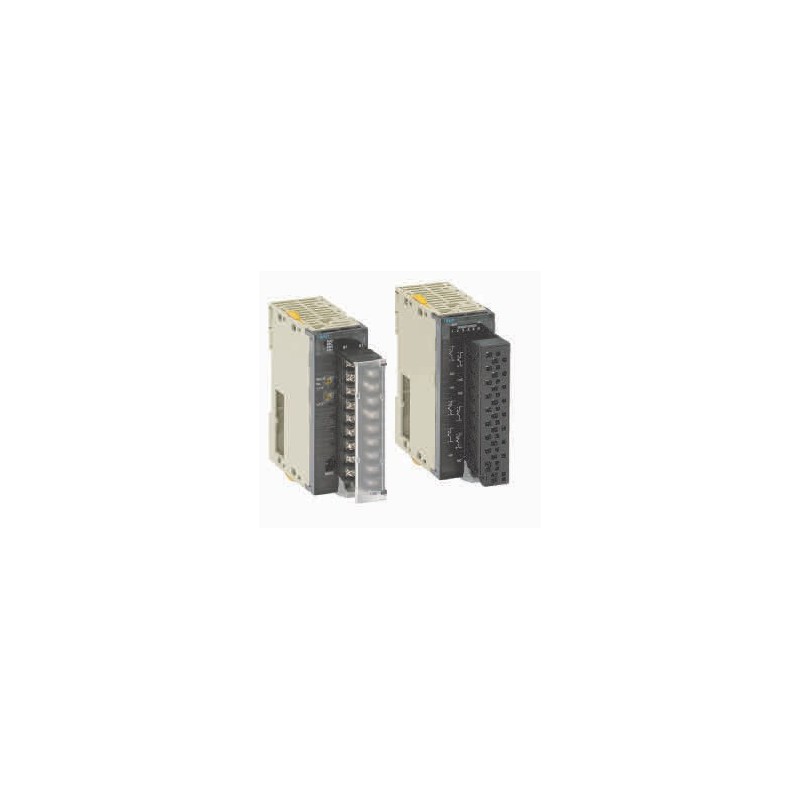

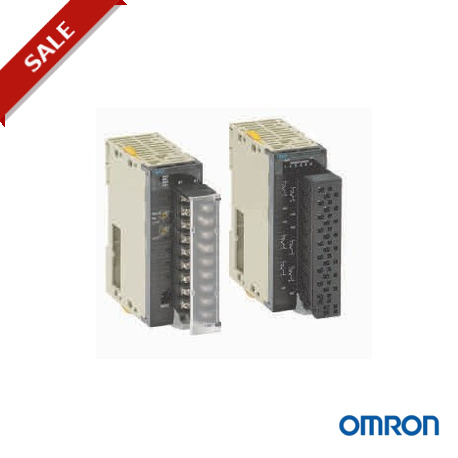

CJ1W-PTS15 183663 OMRON Sistemi di controllo, termocoppia modulo isolata 2 ingressi 16 bit

CJ - Moduli di controllo e di I/O analogici PLC modulari senza rack
Dai moduli di I/O base alla termoregolazione avanzata
La serie CJ offre un'ampia gamma di moduli di ingresso analogico, adatti per qualsiasi applicazione, dalla misurazione della temperatura multicanale all'acquisizione dati ad alta velocità ed elevata precisione. Le uscite analogiche possono essere utilizzate
per un controllo di attuatori o per I’indicazione dello stato del processo da controllare.
I moduli analogici sono, dotati di funzioni integrate di scala, filtro e allarme,
permettono di evitare una complessa programmazione del PLC. I moduli di I/O
di processo ad elevata precisione supportano una gamma completa di sensori, per una acquisizione dati rapida e precisa. I moduli di termoregolazione eseguono per conto
della CPU del PLC i calcoli PID e il monitoraggio di allarme. Queste funzioni vengono gestite autonomamente dal modulo, offrendo così prestazioni di controllo e funzioni di autotuning simili a quelle dei termoregolatori autonomi.
Modelli disponibili
Punti Tipo Intervalli Risoluzione Precisione*1 Tempo di conversione
Lar- ghezza
Caratteristiche Tipo di colle- Modello gamento
4 Ingresso analogico 0 ... 5V
V/I: 1/12.000
V: 0,3%
250 μs/punti 31 mm Ingressi universali, con regolazione campo M3 CJ1W-AD04U
universale
1 ... 5V
0 ... 10V
0 ... 20 mA
4 ... 20 mA
K, J, T, L, R, S, B Pt100, Pt1000, JPt100
T/C: 0,1°C RTD: 0,1°C
I: 0,3% T/C: 0,3%
RTD: 0,3%
zero, allarmi configurabili, funzioni di scala, A molla CJ1W-AD04U(SL)
rilevamento degli errori del sensore
4 Ingresso analogico 0 ... 5 V,
1/8.000 V: 0,2%
250 μs/punti 31 mm Regolazione dell’offset/guadagno,
M3 CJ1W-AD041-V1
0 ... 10 V,
–10 ... 10 V,
1 ... 5 V,
4 ... 20 mA
I: 0,4%
ritenuta del picco, media dinamica, allarmi A molla CJ1W-AD041-V1 (SL)
4 Ingresso analogico 1 ... 5 V,
1/40.000 V: 0,2%
35 μs/4 punti 31 mm Conversione diretta
M3 CJ1W-AD042
veloce
0 ... 10 V,
–5 ... 5 V,
–10 ... 10 V,
4 ... 20 mA
I: 0,4%
(istruzione speciale CJ2H)
8 Ingresso analogico 1 ... 5 V,
0 ... 5 V,
0 ... 10 V,
–10 ... 10 V,
4 ... 20 mA
2 Uscita analogica 0 ... 5 V,
0 ... 10 V,
–10 ... 10 V,
1 ... 5 V,
4 ... 20 mA
4 Uscita analogica 1 ... 5 V,
0 ... 5 V,
0 ... 10 V,
–10 ... 10 V,
4 ... 20 mA
1/8.000 V: 0,2% I: 0,4%
1/4.000 V: 0,3% I: 0,5%
1/4.000 V: 0,3% I: 0,5%
250 μs/punti 31 mm Regolazione dell’offset/guadagno, ritenuta del valore di picco,
media dinamica, allarmi
1 ms/punto 31 mm Regolazione dell’offset/guadagno, ritenzione uscita
1 ms/punto 31 mm Regolazione dell’offset/guadagno, ritenzione uscita
M3 CJ1W-AD081-V1
A molla CJ1W-AD081-V1 (SL)
M3 CJ1W-DA021
A molla CJ1W-DA021 (SL)
M3 CJ1W-DA041
A molla CJ1W-DA041 (SL)
4 Alta velocità uscita analogica
1 ... 5 V,
0 ... 10 V,
–10 ... 10 V
1/40.000 0,3% 35 μs/4 punti 31 mm Conversione diretta
(istruzione speciale CJ2H)
M3 CJ1W-DA042V
8 Uscita in tensione 0 ... 5 V,
0 ... 10 V,
–10 ... 10 V,
1 ... 5 V
1/8.000 0,3% 250 μs/punti 31 mm Regolazione dell’offset/guadagno, ritenzione uscita
M3 CJ1W-DA08V
A molla CJ1W-DA08V (SL)
8 Uscita in corrente 4 ... 20 mA 1/8.000 0,3% 250 μs/punti 31 mm Regolazione dell’offset/guadagno, ritenzione uscita
M3 CJ1W-DA08C
A molla CJ1W-DA08C (SL)
4 + 2 Ingressi + uscita
1 ... 5 V,
1/8.000 in: 0,2%
1 ms/punto 31 mm Regolazione dell'offset/guadagno,
M3 CJ1W-MAD42
analogici
0 ... 5 V,
0 ... 10 V,
–10 ... 10 V,
4 ... 20 mA
out: 0,3%
funzione di scala, ritenuta del picco, media A molla CJ1W-MAD42 (SL)
dinamica, allarmi, ritenzione uscita
4 Ingresso analogico Tensione c.c.,
1/256.000 0,05% 60 ms/4 punti 31 mm Tutti gli ingressi sono isolati
M3 CJ1W-PH41U
universale
2 Processo di immissione
Corrente continua c.c.,
Termocoppia, Pt100/Pt1000,
potenziometro
4 ... 20 mA
0 ... 20 mA
0 ... 10 V,
–10 ... 10 V,
0 ... 5 V,
–5 ... 5 V,
1 ... 5 V,
0 ... 1,25 V,
1,25 ... 1,25 V
individualmente, allarmi configurabili, funzioni di manutenzione,
funzione di scala definibili dall'utente, regolazione campo zero
1/64.000 0,05% 5 ms/punto 31 mm Allarmi configurabili, funzioni
di manutenzione, funzioni di scala definibili dall'utente, regolazione campo
zero, radice quadrata, totalizzatore
M3 CJ1W-PDC15
32
CJ - Moduli di controllo e di I/O analogici PLC modulari senza rack
Punti Tipo Intervalli Risoluzione Precisione*1 Tempo di conversione
Lar- ghezza
Caratteristiche Tipo di colle- Modello gamento
2 Ingresso
B, E, J, K, L, N, R, S, T, 1/64.000 0,05% 5 ms/punto 31 mm Allarmi configurabili, funzioni
M3 CJ1W-PTS15
termocoppia
4 Ingresso termocoppia
U, WRe5-26, PLII,
–100 ... 100 mV
B, J, K, L, R, S, T
di manutenzione
0,1°C 0,3% 62,5 ms/punto 31 mm 4 uscite di allarme configurabili M3 CJ1W-PTS51
4 Ingresso termoresistenza
Pt100, JPt100 0,1°C 0,3% 62,5 ms/punto 31 mm 4 uscite di allarme configurabili M3 CJ1W-PTS52
6 Ingresso termocoppia
6 Ingresso termoresistenza
4 Loop di controllo
Tipo K (–200...
1.300°C)
Tipo J
(–100... 850°C)
Pt100
(–200... 650°C) Pt1000
(–200... 650°C)
B, J, K, L,
0,1°C 0,5% 40 ms/punto 31 mm Modulo di I/O di base, configurazione tramite DIP switch,
filtraggio regolabile 10/50/60 Hz
0,1°C 0,5% 40 ms/punto 31 mm Modulo di I/O di base, configurazione tramite DIP switch,
filtraggio regolabile 10/50/60 Hz
0,1°C 0,3% 500 ms tot. 31 mm 4 uscite di controllo: PNP a collettore
M3 CJ1W-TS561
A molla CJ1W-TS561 (SL)
M3 CJ1W-TS562
A molla CJ1W-TS562 (SL)
M3 CJ1W-TC002
della temperatura, R, S, T Termocoppia
aperto, 100 mA max.
2 Loop di controllo
B, J, K, L,
0,1°C 0,3% 500 ms tot. 31 mm 2 uscite di controllo: PNP a collettore aper- M3 CJ1W-TC004
della temperatura, R, S, T Termocoppia
to, 100 mA max., 2 ingressi trasformatore di corrente per rilevamento del guasto
dell'elemento riscaldante
4 Loop di controllo della temperatura, RTD
Pt100, JPt100 0,1°C 0,3% 500 ms tot. 31 mm 4 uscite di controllo: PNP a collettore aperto, 100 mA max.
M3 CJ1W-TC102
2 Loop di controllo della temperatura, RTD
Pt100, JPt100 0,1°C 0,3% 500 ms tot. 31 mm 2 uscite di controllo: PNP a collettore aper- M3 CJ1W-TC104 to, 100 mA max., 2 ingressi trasformatore
di corrente per rilevamento del guasto dell'elemento riscaldante
1 Modulo di interfaccia cella di carico
10 Vc.c. o 2,5 Vc.c., max. quattro celle di carico 350.
24 bit,
0,1 μV/con- teggio
Errore di linearità:
< 0,02% FS
0,33 ms 31 mm Modulo indipendente progettato per una misurazione veloce di peso e forza.
Filtro passa basso regolabile 3 Hz–1 kHz.
Fabbricato da Unipulse Co.
M3 CJ1W-F130
1 Sistema di peso 10 Vc.c., max. quattro celle
di carico 350
24 bit,
0,3 μV/con- teggio
Errore di linearità:
< 0,01% FS
2 ms 31 mm Modulo indipendente progettato per il peso dell'alimentazione, il peso della sca- rica, serbatoi, bilance di imballaggio, riem- pimento sacchi, ecc. Progettato da Unipulse Co.
M3 CJ1W-F159
*1 Accuratezza per ingressi e uscite di tensione e corrente come percentuale di fondo scala e valore tipico a temperatura ambiente 25°C (per dettagli, consultare il manuale dell'operatore).
Accuratezza per ingressi e uscite di temperatura come percentuale del valore di processo e valore tipico a temperatura ambiente 25°C (per dettagli, consultare il manuale dell'operatore).
Nota: Tutti i moduli di I/O analogici hanno la designazione di moduli di I/O speciali ad eccezione di TS561/TS562, che sono moduli di I/O di base (e non possono essere utilizzati con CP1H).
Accessori
Caratteristiche Tipo di colle- Modello gamento
Sostituzione morsettiere a molla a 18 punti per moduli di I/O, confezione da 5 unità. A molla CJ-WM01-18P-5
Sostituzione morsettiere a vite a 18 punti per moduli di I/O, confezione da 5 unità. M3 CJ-OD507-18P-5
33
