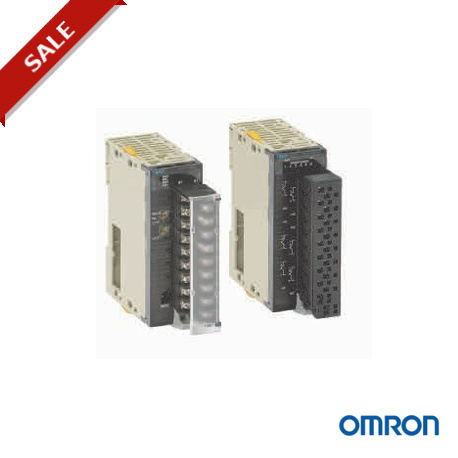

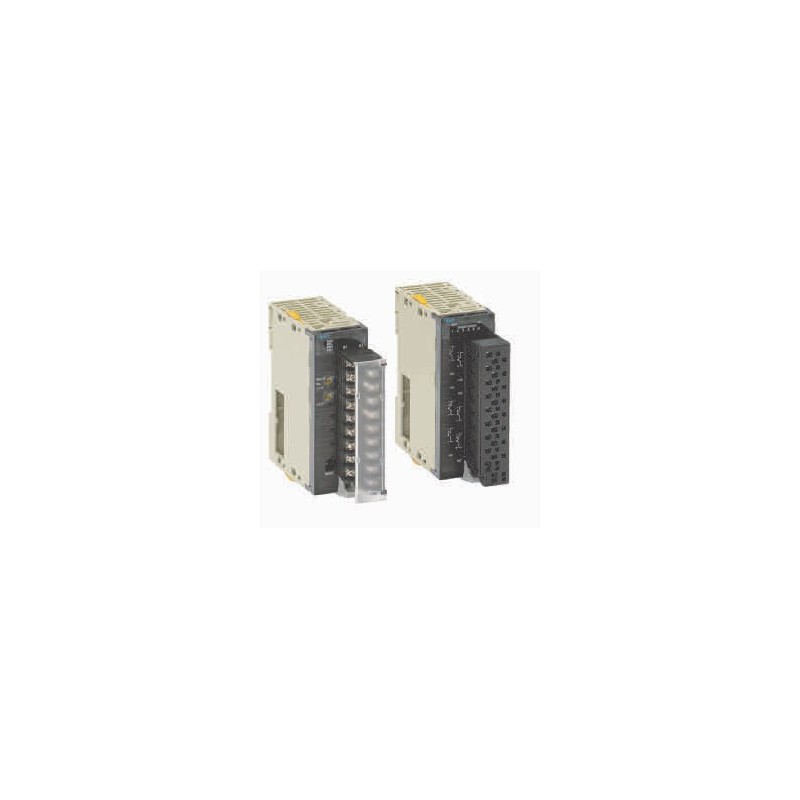

CJ1W-PTS15 183663 OMRON Les systèmes de contrôle, Module Thermocouple isolé 2 Entrées 16 bits

Cartes de contrôle et cartes E/S analogiques série CJ API modulaire
Des E/S analogiques de base au contrôle de température avancé
La série CJ offre un large choix de cartes d’entrées analogiques, adaptées à n’importe quelle application, de la mesure de température faible vitesse et multicanaux
à l’acquisition de données ultra précise à grande vitesse. Les sorties analogiques
peuvent être utilisées pour contrôler avec précision ou pour un affichage externe. Les cartes avancées avec mise à l’échelle, filtrage et alarmes intégrés limitent les
tâches complexes de programmation de l’API. Des cartes d’E/S de process haute
précision prennent en charge une gamme étendue de capteurs, pour une acquisition de données rapide et précise. Les cartes de régulation de température assurent les calculs PID et la surveillance des alarmes à la place de l’UC de l’API. Ces fonctions sont traitées de façon autonome par la carte, ce qui offre des performances de contrôle et des fonctions d’autoréglage similaires à celles des régulateurs de température autonomes.
Références
Points Type Plages Résolution Précision*1 Temps de conversion
Largeur Remarques Type de connexion
Référence
4 Entrée analogique 0à 5V
V/I : 1/12 000 V : 0,3 %
250 ms /
31 mm Entrées universelles, avec réglage zéro /
M3 CJ1W-AD04U
universelle
1à 5V
0à 10V
0à 20 mA
4à 20 mA
K, J, T, L, R, S, B Pt100, Pt1000, JPt100
T/C : 0,1 °C RTD : 0,1 °C
I : 0,3 % T/C : 0,3 %
RTD : 0,3 %
4 points
plage, alarmes configurables, mise
à l’échelle et détection d’erreur de capteur
Sans vis CJ1W-AD04U(SL)
4 Entrée analogique 0 à 5 V,
1/8 000 V : 0,2 %
250 μs/point 31 mm Ajustement du décalage/gain, maintien du M3 CJ1W-AD041-V1
0à 10 V,
–10 à 10 V,
1à5 V,
4à 20 mA
4 Entrée analogique 1à5 V,
I : 0,4 %
1/40 000 V : 0,2 %
pic, moyenne mobile et alarmes
35 μs/4 points 31 mm Conversion directe (instructions spéciales
Sans vis CJ1W-AD041-V1 (SL)
M3 CJ1W-AD042
grande vitesse
0à 10 V,
–5 à 5 V,
–10 à 10 V,
4à 20 mA
I : 0,4 %
CJ2H)
8 Entrée analogique 1 à 5 V,
1/8 000 V : 0,2 %
250 μs/point 31 mm Ajustement du décalage/gain, maintien du M3 CJ1W-AD081-V1
0à5 V,
0à 10 V,
–10 à 10 V,
4à 20 mA
2 Sortie analogique 0 à 5 V,
0à 10 V,
–10 à 10 V,
1à5 V,
4à 20 mA
4 Sortie analogique 1 à 5 V,
0à5 V,
0à 10 V,
–10 à 10 V,
4à 20 mA
I : 0,4 %
1/4 000 V : 0,3 % I : 0,5 %
1/4 000 V : 0,3 % I : 0,5 %
pic, moyenne mobile et alarmes
1 ms/point 31 mm Ajustement du décalage / gain, maintien de la sortie
1 ms/point 31 mm Ajustement du décalage / gain, maintien de la sortie
Sans vis CJ1W-AD081-V1 (SL)
M3 CJ1W-DA021
Sans vis CJ1W-DA021 (SL)
M3 CJ1W-DA041
Sans vis CJ1W-DA041 (SL)
4 Sortie analogique grande vitesse
1à5 V,
0à 10 V,
–10 à 10 V
1/40 000 0,3 % 35 μs/4 points 31 mm Conversion directe (instructions spéciales
CJ2H)
M3 CJ1W-DA042V
8 Sortie tension 0 à 5 V,
0à 10 V,
–10 à 10 V,
1à5V
1/8 000 0,3 % 250 μs/point 31 mm Ajustement du décalage / gain, maintien de la sortie
M3 CJ1W-DA08V
Sans vis CJ1W-DA08V (SL)
8 Sortie courant 4 à 20 mA 1/8 000 0,3 % 250 μs/point 31 mm Ajustement du décalage / gain, maintien de la sortie
M3 CJ1W-DA08C
Sans vis CJ1W-DA08C (SL)
4 + 2 Entrée + sortie analogique
1à5 V,
0à5 V,
–0 à 10 V,
–10 à 10 V,
4à 20 mA
1/8 000 entrée : 0,2 %
sortie : 0,3 %
1 ms/point 31 mm Ajustement du décalage / gain, mise
à l’échelle, maintien du pic, moyenne mobile, alarmes, maintien de la sortie
M3 CJ1W-MAD42
Sans vis CJ1W-MAD42 (SL)
4 Entrée analogique Tension c.c.,
1/256 000 0,05 % 60 ms/4 points 31 mm Isolation individuelle de toutes les entrées, M3 CJ1W-PH41U
universelle
courant c.c., thermocouple,
Pt100 / Pt1000, potentiomètre
alarmes configurables, fonctions
de maintenance, mise à l’échelle définie par l’utilisateur, réglage zéro/plage
2 Entrée de process 4 à 20 mA
0à 20 mA
0à 10 V,
–10 à 10 V,
0à5 V,
–5 à 5 V,
1à5 V,
0 à 1,25 V,
1,25 à 1,25 V
1/64 000 0,05 % 5 ms/point 31 mm Alarmes configurables, fonctions de maintenance, échelonnage défini par l’utilisateur, réglage zéro/plage, racine carrée, totalisateur.
M3 CJ1W-PDC15
32
Cartes de contrôle et cartes E/S analogiques série CJ API modulaire
Points Type Plages Résolution Précision*1 Temps de conversion
Largeur Remarques Type de connexion
Référence
2 Entrée
B, E, J, K, L, N, R, S, T, 1 / 64 000 0,05 % 5 ms/point 31 mm Alarmes configurables, fonctions
M3 CJ1W-PTS15
thermocouple
4 Entrée thermocouple
U, WRe5-26, PLII,
–100 à 100 mV
B, J, K, L, R, S, T
de maintenance
0,1 °C 0,3 % 62,5 ms /point 31 mm 4 sorties d’alarme configurables M3 CJ1W-PTS51
4 Entrée du thermomètre à résistance
Pt100, JPt100 0,1 °C 0,3 % 62,5 ms /point 31 mm 4 sorties d’alarme configurables M3 CJ1W-PTS52
6 Entrée thermocouple
6 Entrée du thermomètre à résistance
4 Boucles de régulation de température, thermocouple
2 Boucles de régulation de température, thermocouple
Type K (–200 à
1 300 °C) Type J
(–100 à 850 °C)
Pt100
(–200 à 650 °C) Pt1000
(–200 à 650 °C)
B, J, K, L, R, S, T
B, J, K, L, R, S, T
0,1 °C 0,5 % 40 ms /point 31 mm Carte E/S standard, configuration par commutateurs DIP, filtrage réglable
10 / 50 / 60 Hz
0,1 °C 0,5 % 40 ms /point 31 mm Carte E/S standard, configuration par commutateurs DIP, filtrage réglable
10 / 50 / 60 Hz
0,1 °C 0,3 % 500 ms total 31 mm 4 sorties de contrôle : PNP collecteur ouvert, 100 mA max.
0,1 °C 0,3 % 500 ms total 31 mm 2 sorties de contrôle : PNP collecteur ouvert, 100 mA max., 2 entrées transformateur de courant pour détection de dysfonctionnement d’élément chauffant.
M3 CJ1W-TS561
Sans vis CJ1W-TS561 (SL)
M3 CJ1W-TS562
Sans vis CJ1W-TS562 (SL) M3 CJ1W-TC002
M3 CJ1W-TC004
4 Boucles de régulation de température, RTD
2 Boucles de régulation de température, RTD
Pt100, JPt100 0,1 °C 0,3 % 500 ms total 31 mm 4 sorties de contrôle : PNP collecteur ouvert, 100 mA max.
Pt100, JPt100 0,1 °C 0,3 % 500 ms total 31 mm 2 sorties de contrôle : PNP collecteur ouvert, 100 mA max., 2 entrées de transformateur de courant pour la détection de dysfonctionnement d’élément chauffant.
M3 CJ1W-TC102
M3 CJ1W-TC104
1 Carte interface de 10 Vc.c. ou 2,5 Vc.c., 24 bits, 0,1 μV Erreur de
0,33 ms 31 mm Carte autonome conçue pour les mesures
M3 CJ1W-F130
cellule de charge
quatre cellules de charge de 350 max.
/ comptage
linéarité :
<0,02 % de la pleine échelle
rapides de poids et de force.
Filtre passe-bas ajustable 3 Hz–1 kHz. Fabrication par Unipulse Co.
1 Unité de pesée 10 Vc.c., quatre cel- 24 bits, 0,3 μV Erreur de
2 ms 31 mm Carte autonome conçue pour la mesure
M3 CJ1W-F159
lules de charge de
350 max.
/ comptage
linéarité :
<0,01 % de la pleine échelle
d’alimentation, la mesure de décharge, les mises à l’échelle de trémie, les mises
à l’échelle d’emballage, le remplissage de sachets, etc. Fabrication par Unipulse Co.
*1 Précision pour les entrées / sorties de tension et de courant, sous forme de pourcentage de la pleine échelle et valeur typique à une température ambiante de 25 °C (voir le mode d’emploi pour les détails).
Précision pour les entrées / sorties de température, sous forme de pourcentage de la valeur de process et valeur typique à une température ambiante de 25 °C (voir le mode d’emploi pour
les détails).
Remarque : Toutes les cartes d’E/S analogique sont désignées comme des cartes E/S spéciales, excepté les modèles TS561/TS562 qui sont des cartes E/S standard (et ne peuvent pas être utilisées avec CP1H).
Accessoires
Description Type de connexion
Référence
Borniers à ressorts à 18 points de remplacement pour les cartes d’E/S, lots de 5 pièces. Sans vis CJ-WM01-18P-5
Borniers à vis à 18 points de remplacement pour les cartes d’E/S, lots de 5 pièces. M3 CJ-OD507-18P-5
