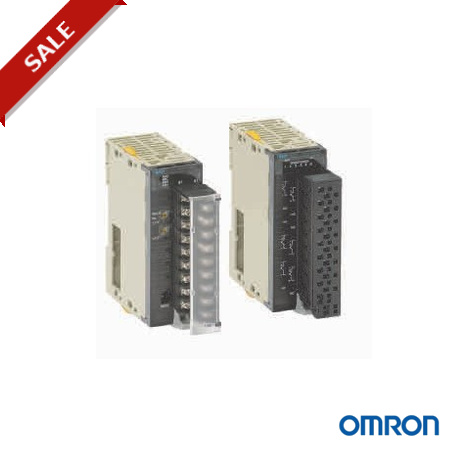

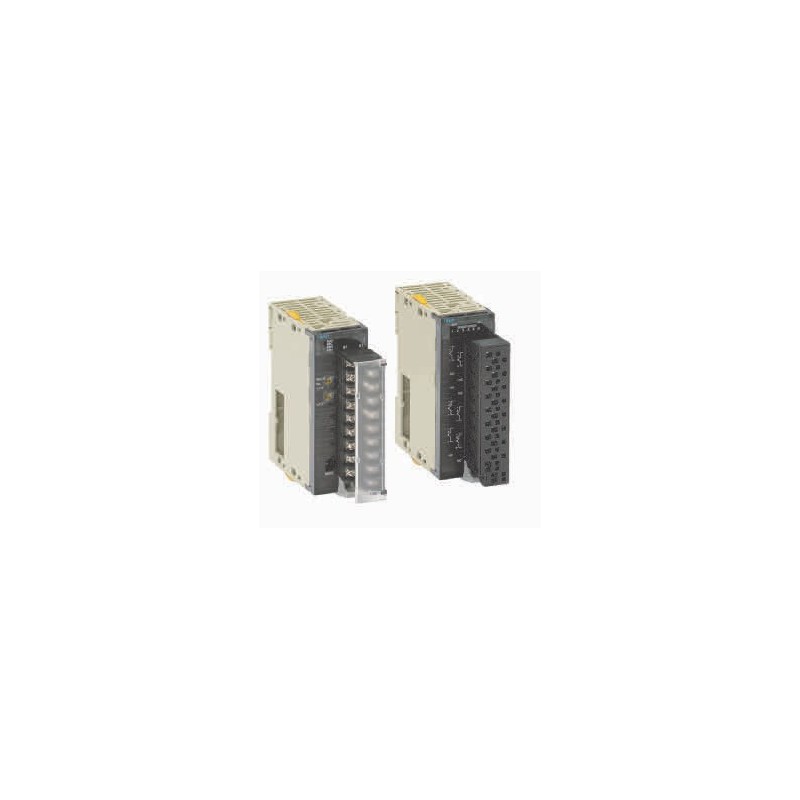

CJ1W-PTS15 183663 OMRON Módulo 2 Entradas Termopar Aisladas 16 bits

Unidades de E/S analógicas y de control de la serie CJ PLC modular
Desde E/S analógicas básicas a control de temperatura avanzado
La serie CJ ofrece una amplia gama de unidades de entradas analógicas, adecuadas
para cualquier aplicación, desde medición de temperatura multicanal a baja velocidad hasta la adquisición de datos con gran precisión a alta velocidad. Las salidas analógi- cas se pueden utilizar para un control preciso o indicación externa.
Las unidades avanzadas con funciones integradas de escalado, filtrado y alarma
reducen la necesidad de una programación de PLC compleja. Las unidades de E/S de
proceso de gran precisión admiten una amplia gama de sensores para una adquisición rápida y precisa de los datos. Las unidades de control de temperatura liberan a la CPU del PLC de los cálculos PID y la monitorización de alarmas. La unidad se encarga autónomamente de estas funciones, ofreciendo un rendimiento y las funciones
de control y de auto-tuning similares a las de los controladores de temperatura o proceso independientes.
Tabla de selección
Puntos Tipo Rangos Resolución Precisión*1 Tiempo de conversión
Ancho Observaciones Tipo de conexión
Modelo
4 Entrada analógica 0a 5V
V/I: 1/12.000
V: 0,3%
250 ms/
31 mm Entradas universales, con ajuste de cero/
M3 CJ1W-AD04U
universal
1a 5V
0a 10V
0a 20 mA
4a 20 mA
K, J, T, L, R, S, B Pt100, Pt1000, JPt100
T/C: 0,1°C RTD: 0,1°C
E: 0,3% T/C: 0,3%
RTD: 0,3%
4 puntos
ancho, alarmas configurables, función de escala, detección de errores de sensor
Sin tornillos CJ1W-AD04U (SL)
4 Entrada analógica 0 a 5 V,
0a 10 V,
–10 a 10 V,
1a5 V,
4a 20 mA
4 Entrada analógica 1a5 V,
1/8.000 V: 0,2% I: 0,4%
1/40.000 V: 0,2%
250 μs/punto 31 mm Ajuste de offset/ganancia, retención de pico, media móvil, alarmas
35 μs/4 puntos 31 mm Conversión directa
M3 CJ1W-AD041-V1
Sin tornillos CJ1W-AD041-V1 (SL)
M3 CJ1W-AD042
de alta velocidad
0a 10 V,
–5 to 5 V,
–10 a 10 V,
4a 20 mA
I: 0,4%
(instrucción especial para CJ2H)
8 Entrada analógica 1 a 5 V,
0a5 V,
0a 10 V,
–10 a 10 V,
4a 20 mA
2 Salida analógica 0 a 5 V,
0a 10 V,
–10 a 10 V,
1a5 V,
4a 20 mA
4 Salida analógica 1 a 5 V,
0a5 V,
0a 10 V,
–10 a 10 V,
4a 20 mA
1/8.000 V: 0,2% I: 0,4%
1/4.000 V: 0,3% I: 0,5%
1/4.000 V: 0,3% I: 0,5%
250 μs/punto 31 mm Ajuste de offset/ganancia, retención de pico, media movil, alarmas
1 ms/punto 31 mm Ajuste de offset/ganancia, retención de salida
1 ms/punto 31 mm Ajuste de offset/ganancia, retención de salida
M3 CJ1W-AD081-V1
Sin tornillos CJ1W-AD081-V1 (SL)
M3 CJ1W-DA021
Sin tornillos CJ1W-DA021 (SL)
M3 CJ1W-DA041
Sin tornillos CJ1W-DA041 (SL)
4 Alta velocidad salida analógica
1a5 V,
0a 10 V,
–10 a 10 V
1/40.000 0,3% 35 μs/4 puntos 31 mm Conversión directa
(instrucción especial CJ2H)
M3 CJ1W-DA042V
8 Salida de tensión 0 a 5 V,
0a 10 V,
–10 a 10 V,
1a5V
1/8.000 0,3% 250 μs/punto 31 mm Ajuste de offset/ganancia, retención de salida
M3 CJ1W-DA08V
Sin tornillos CJ1W-DA08V (SL)
8 Salida de corriente 4 a 20 mA 1/8.000 0,3% 250 μs/punto 31 mm Ajuste de offset/ganancia, retención de salida
M3 CJ1W-DA08C
Sin tornillos CJ1W-DA08C (SL)
4 + 2 Entrada + salida analógica
1a5 V,
0a5 V,
0a 10 V,
10 a –10 V,
4a 20 mA
1/8.000 entrada: 0,2%
salida: 0,3%
1 ms/punto 31 mm Ajuste de offset/ganancia, función de escala, retención de pico, media móvil, alarmas, retención de salida
M3 CJ1W-MAD42
Sin tornillos CJ1W-MAD42 (SL)
4 Entrada analógica Tensión de c.c.
1/256.000 0,05% 60 ms/4 puntos 31 mm Todas las entradas aisladas
M3 CJ1W-PH41U
universal
2 Entrada
de proceso
Corriente de c.c. Termopar, Pt100/
Pt1000, potenciómetro
4a 20 mA
0a 20 mA
0a 10 V,
–10 a 10 V,
0a5 V,
–5 a 5 V,
1a5 V,
0 a 1,25 V,
1,25 a 1,25 V
individualmente, alarmas configurables, funciones de mantenimiento, factor de
escala definido por el usuario, ajuste de cero/distancia
1/64.000 0,05% 5 ms/punto 31 mm Alarmas configurables, funciones de mantenimiento, factor de escala definido por el usuario, ajuste de cero/distancia, raiz cuadrada, totalizador
M3 CJ1W-PDC15
32
Unidades de E/S analógicas y de control de la serie CJ PLC modular
Puntos Tipo Rangos Resolución Precisión*1 Tiempo de conversión
Ancho Observaciones Tipo de conexión
Modelo
2 Entrada
B, E, J, K, L, N, R, S, T, 1/64.000 0,05% 5 ms/punto 31 mm Alarmas configurables, funciones
M3 CJ1W-PTS15
de termopar
4 Entrada
de termopar
U, WRe5-26, PLII,
–100 a 100 mV
B, J, K, L, R, S, T
de mantenimiento
0,1°C 0,3% 62,5 ms/punto 31 mm 4 salidas de alarma configurables M3 CJ1W-PTS51
4 Entrada de termorresistencia
Pt100, JPt100 0,1°C 0,3% 62,5 ms/punto 31 mm 4 salidas de alarma configurables M3 CJ1W-PTS52
6 Entrada de termopar
6 Entrada de termorresistencia
4 Lazos de control de temperatura, termopar
2 Lazos de control de temperatura, termopar
Tipo K (–200 a
1.300°C)
Tipo J
(–100 a 850°C)
Pt100
(–200 a 650°C) Pt1000
(–200 a 650°C)
B, J, K, L, R, S, T
B, J, K, L, R, S, T
0,1°C 0,5% 40 ms/punto 31 mm Unidad de E/S básica, configuración mediante interruptores DIP,
filtro ajustable 10/50/60 Hz
0,1°C 0,5% 40 ms/punto 31 mm Unidad de E/S básica, configuración mediante interruptores DIP,
filtro ajustable 10/50/60 Hz
0,1°C 0,3% 500 ms total 31 mm 4 salidas de control: Colector abierto PNP,
100 mA máx.
0,1°C 0,3% 500 ms total 31 mm 2 salidas de control: Colector abierto PNP, 100 mA máx., 2 entradas de transformador de corriente para detección de rotura de calentador
M3 CJ1W-TS561
Sin tornillos CJ1W-TS561 (SL)
M3 CJ1W-TS562
Sin tornillos CJ1W-TS562 (SL) M3 CJ1W-TC002
M3 CJ1W-TC004
4 Lazos de control de temperatura, RTD
2 Lazos de control de temperatura, RTD
Pt100, JPt100 0,1°C 0,3% 500 ms total 31 mm 4 salidas de control: Colector abierto PNP,
100 mA máx.
Pt100, JPt100 0,1°C 0,3% 500 ms total 31 mm 2 salidas de control: Colector abierto PNP,
100 mA máx., 2 entradas de transformador de corriente para detección de rotura
de calentador
M3 CJ1W-TC102
M3 CJ1W-TC104
1 Unidad de interfaz 10 Vc.c. o 2,5 Vc.c., de célula de carga máx. cuatro células
de carga de 350
24 bits,
0,1 μV/
recuento
Error de linealidad:
< 0,02% E.C.
0,33 ms 31 mm Unidad autónoma diseñada para medición M3 CJ1W-F130 rápida de peso y fuerza.
Filtro de paso bajo ajustable 3 Hz – 1 kHz.
Fabricada por Unipulse Co.
1 Unidad de pesaje 10 Vc.c. máx. cuatro 24 bits,
Error de
2 ms 31 mm Unidad autonoma disenada para pesaje de M3 CJ1W-F159
células de carga de
350
0,3 μV/
recuento
linealidad:
< 0,01% E.C.
alimentos de alimentación, pesaje de descarga, básculas de tolva, básculas de
embalaje, llenado de bolsas, etc. Fabricada por Unipulse Co.
*1 Precisión para entradas/salidas de tensión y corriente como porcentaje de escala completa y valor típico a temperatura ambiente de 25°C (consulte el manual de operación para obtener detalles).
Precisión para entradas/salidas de temperatura como porcentaje de valor de proceso y valor típico a temperatura ambiente de 25°C (consulte el manual de operación para obtener detalles).
Nota: Todas las unidades de E/S analógicas están clasificadas como unidades de E/S especiales, con la excepción de TS561/TS562, que son unidades de E/S básicas (no se pueden usar con CP1H).
Accesorios
Descripción Tipo de conexión
Modelo
Recambio para bloques de terminales sin tornillos de 18 puntos para unidades de E/S, paquete de 5 unidades Sin tornillos CJ-WM01-18P-5
Recambio para bloques de terminales con tornillos de 18 puntos para unidades de E/S, paquete de 5 unidades M3 CJ-OD507-18P-5
