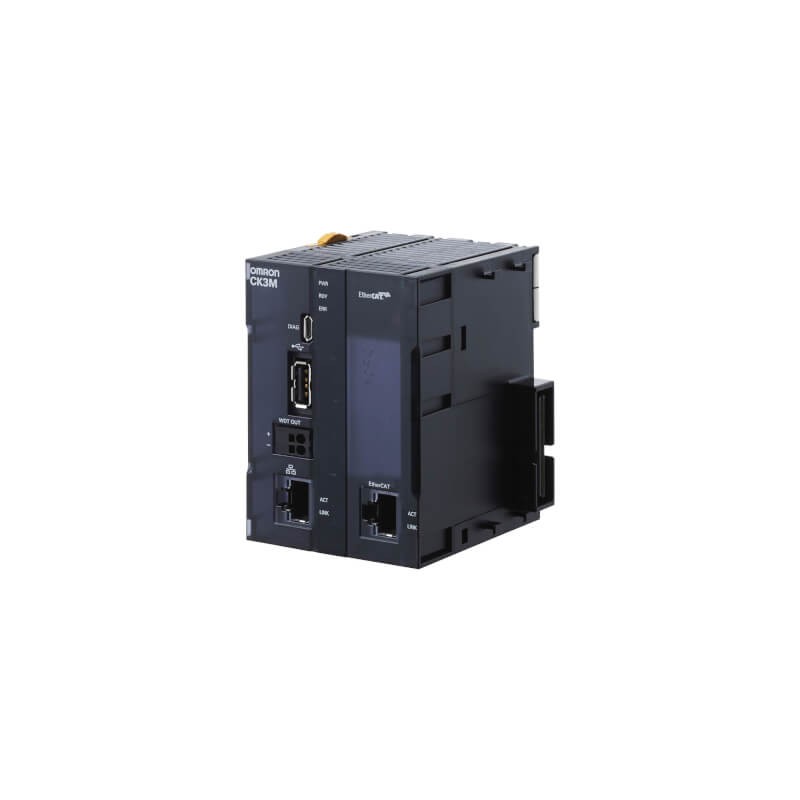

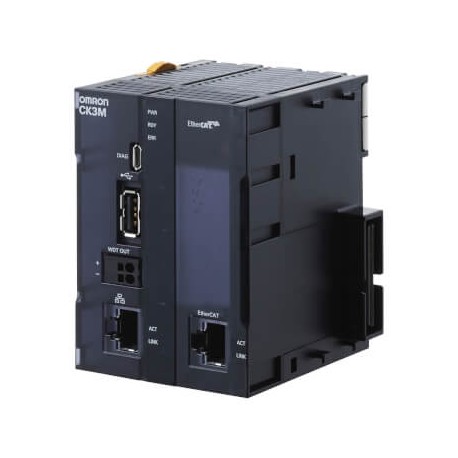

CK3M-CPU111 CK3M0005R CK3MCPU111 OMRON CK3M CPU, 1 GB di RAM, 1 GB di memoria Flash, 4 EtherCAT assi. Fino a..
CK3M-CPU111
CK3M0005R
CK3MCPU111
OMRON
CK3M CPU, 1 GB di RAM, 1 GB di memoria Flash, 4 EtherCAT assi. Fino a due assi unità di interfaccia può essere collegata. Le unità di espansione può essere collegato
CPU CK3M, 1 GB di RAM, 1 GB di Flash, 4 assi EtherCAT. È possibile collegare fino a due unità di interfaccia per alberi. È possibile collegare unità di espansione.
CPU CK3M, RAM 1 GB, flash 1 GB, 4 assi EtherCAT. È possibile collegare il massimo due unità di interfaccia assiali. È possibile collegare moduli di es
sistemi di controllo industriali (PLC) > CPU per impianti
Integrated Automation > Controller multiasse CK3M
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de OMRON
Più venduti
▲Dettagli
▲Controllore Multiasse Programmabile CK3M
- Assi Analogici per una precisione nanometrica
- Controllo sincrono a velocità ultra elevata (50µs/5 assi)
- Algoritmi personalizzati di regolazione dei servo
- Flessibilità nell’uso di encoder e attuatori multifornitore
- Flessibilità nella programmazione su G-code, ANSI C o linguaggio di programmazione propietario
- EtherCAT per una configurazione flessibile
- Design modulare e montaggio su guida DIN
Design modulare
Il design modulare permette di combinare liberamente il CK3M anche con due unità di interfaccia assiali per una vasta gamma di applicazioni.
Power PMAC IDE (Integrated Development Environment)
- Basato su Microsoft® Visual Studio®
- ANSI C o linguaggio di programmazione propietario
- Facilità di regolazione
- Semplice impostazione
- Troubleshooting
- Debugger
Cinematiche complesse
Grazie alla gestione delle matrici e alla conversione spaziale, è possibile controllare meccaniche complesse. Applicazioni speciali, come ad esempio il posizionamento degli specchi del telescopio Hexapod, possono essere facilmente implementate tramite la funzionalità di gestione cinematica.
Leveraging features for accurate machining application
G-code
Interprete G-code standard RS-274. Routine scritte dall'utente per l'implementazione personalizzata dei codici G, M, T e D. Flessibilità di adattamento della sintassi e di lavorazione in combinazione con qualsiasi software CAD/CAM.
Compensazione 2D/3D del raggio utensile
Compensazione del diametro e della forma dell'utensile, abbinando il punto di taglio esattamente come specificato nel G-code.
Processore veloce + ampio buffer del programma
Il processore veloce è in grado di gestire oltre 10.000 blocchi al secondo e fino a 1 Gb di programmi.
Funzione Block Retrace per l'inversione del percorso
Per rimuovere l'utensile dall'area di taglio, è possibile invertire il percorso.
Lookahead avanzato
Le istruzioni del buffer vengono analizzate in anticipo e i movimenti sono sottoposti a blending e ottimizzati quanto a velocità e accelerazione per migliorare le prestazioni.
Gestione del tool tangente
Gli utensili con una direzione di taglio richiedono il posizionamento del percorso tangente.
Ordering information
Systemconfiguration
Standard Models
CPUUnits
| Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
|---|---|---|---|---|---|
| CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
| EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
| 8 | CK3M-CPU121 |
Axial Interface Units
| Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
|---|---|---|---|---|---|
| Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
| DA output (True DAC) | CK3W-AX1515N | ||||
| DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
| DA output (True DAC) | CK3W-AX1515P |
Power Supply Unit
| Product name | Specifications | Order code |
|---|---|---|
| Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Accessories
| Item | Specifications | Order code |
|---|---|---|
| EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
| 6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
| USB memory | 2 GB | FZ-MEM2G |
| 8 GB | FZ-MEM8G | |
| End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
| DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
| Length: 1 m; height: 7.3 mm | PFP-100N | |
| Length: 1 m; height: 16 mm | PFP-100N2 | |
| End plate to secure the unitson the DIN rail | PFP-M (2 pcs) | |
Computer software
| Item | Description |
|---|---|
| Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
| EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
| Caratteristica | Valore |
|---|---|
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| versione (EF000010) | modulare |
| tipo di tensione di alimentazione (EF002991) | DC |
| tipo di memoria (EF002996) | FLASH |
| standard radio UMTS (EF008525) | No |
| supporta il protocollo per EtherCAT (EF017564) | Sì |
| supporta il protocollo per altri sistemi bus (EF003062) | Sì |
| supporta il protocollo per SERCOS (EF006657) | No |
| link IO master (EF007298) | No |
| montaggio su rack possibile (EF007018) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per IEC 60870 (EF016069) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | Sì |
| supporta il protocollo per DNP3 (EF016068) | No |
| standard radio GSM (EF008524) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per Ethernet IEC 61850 (EF015389) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| componenti del sistema (EF004118) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| standard radio GPRS (EF008523) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe I (EF017622) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per TCP/IP (EF003050) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| espansione di memoria possibile (EF003029) | Sì |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| standard radio Bluetooth (EF007178) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| con interfaccia ottica (EF003028) | No |
| con display (EF000458) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| supporta il protocollo per ASI (EF003051) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| dimensione memoria (EF002997) | 2000000 kByte |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di uscite relè (EF007348) | 0 |
| numero di interfacce HW USB (EF003025) | 1 |
| larghezza (EF000008) | 63.2 mm |
| numero di ingressi digitali (EF001992) | 0 |
| profondità (EF000049) | 80 mm |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di ingressi analogici (EF001994) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di uscite digitali (EF001993) | 0 |
| numero di interfacce HW Industrial Ethernet (EF003020) | 2 |
| numero di uscite analogiche (EF001995) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| altezza (EF000040) | 90 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGO OMRON IT.pdf | 69 Mbytes |
|
| CK3M-CPU111 CK3MCPU111 CK3M0005R r196_ck3m_brochure_en.pdf | 2 Mbytes |
|
| CK3M-CPU111 CK3MCPU111 CK3M0005R ck3m_cpu_datasheet_en.pdf | 4 Mbytes |
|
