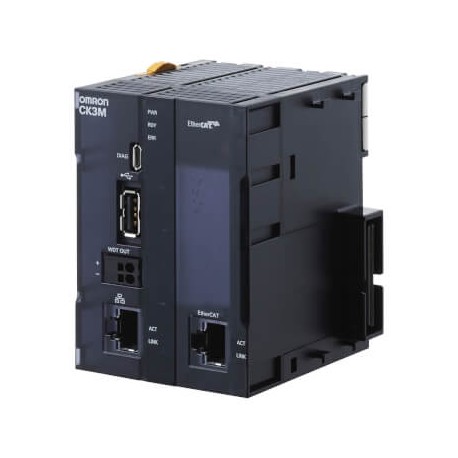

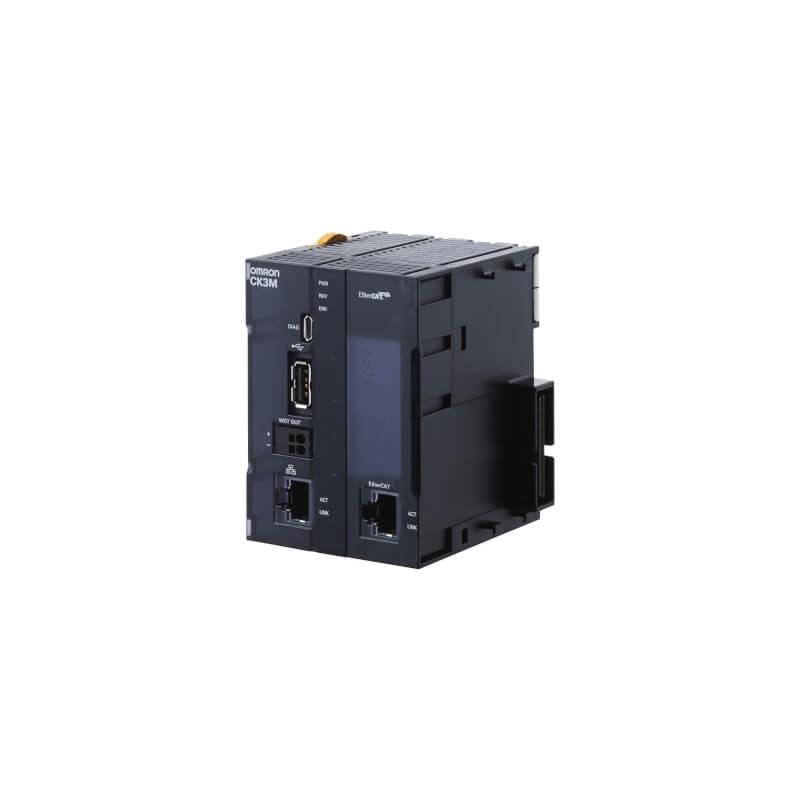

CK3M-CPU111
CK3M0005R
CK3MCPU111
OMRON
1
CK3M CPU, 1 GB RAM, 1 GB Flash, 4 EtherCAT-axes. Up to two axis interface units can be connected. Expansion units can be connected
CK3M CPU, 1 GB RAM, 1 GB Flash, 4 EtherCAT-Achsen. Es können bis zu zwei Schachtschnittstellen angeschlossen werden. Erweiterungseinheiten können angeschlossen werden.
Integrierte Automatisierung > CK3M Mehrachssteuerung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Modulares Design
Dank des modularen Designs kann der CK3M mit bis zu zwei axialen Schnittstelleneinheiten frei kombiniert werden, sodass sich vielfältige Anwendungsmöglichkeiten ergeben.
Integrierte Entwicklungsumgebung (IDE, Integrated Development Environment) Power PMAC
Dank der Matrixhandhabung und Raumwandlung können komplexe Mechaniken gesteuert werden. Spezielle Anwendungen wie die Positionierung von Hexapod-Teleskopspiegeln können mit der Kinematikfunktion leicht bedient werden.
Standard RS-274 G-Code-Interpreter. Vom Benutzer schreibbare Unterprogramme zur maßgeschneiderten Implementierung von G-, M-, T- und D-Codes. Flexibilität zur Anpassung der Syntax und zum Arbeiten mit einer beliebigen CAD-/CAM-Software.
Ausgleich des Werkzeugdurchmessers und der Werkzeugform, wodurch der Fräspunkt genau dem im G-Code definierten Wert entspricht.
Der schnelle Prozessor kann über 10.000 Blöcke pro Sekunde und bis zu 1 GB große Teileprogramme verarbeiten.
Die Richtung kann umgekehrt werden, um das Werkzeug aus dem Fräsbereich zu entfernen.
Anweisungen im Puffer werden im Voraus analysiert und die Geschwindigkeit und Beschleunigung der Bewegungen werden vereinheitlicht, um die Leistung zu steigern.
Werkzeuge mit einer Fräsrichtung erfordern eine tangentiale Pfadpositionierung.
Product name | Memory capacity | EtherCAT® port | Max. no. of controlled axes via EtherCAT® port | Expansion | Order code |
---|---|---|---|---|---|
CK3M-CPU1⬜1 CPU Unit 2 The end cover unit CK3W-TER11 is included with the CPU unit. | RAM: 1 GB Built-In flash memory: 1 GB | None | – | Up to two axial interface units can be connected Expansion units can be connected | CK3M-CPU101 |
EtherCAT®: 1 port (DC sync) | 4 | CK3M-CPU111 | |||
8 | CK3M-CPU121 |
Product name | Amplifier interface | Pulse output | Encoder interface | Output type | Order code |
---|---|---|---|---|---|
Axial Interface Unit for CK3M-CPU1⬜1 | DA output (Filtered PWM) | Method: Pulse + directionor phase difference Type: Line driver | Pulse encoder Serial encoder | NPN type | CK3W-AX1414N |
DA output (True DAC) | CK3W-AX1515N | ||||
DA output (Filtered PWM) | PNP type | CK3W-AX1414P | |||
DA output (True DAC) | CK3W-AX1515P |
Product name | Specifications | Order code |
---|---|---|
Power Supply Unit for CK3M-CPU1⬜1 | Rated output voltage: 5 VDC, maximum outputcurrent: 8 A | CK3W-PD048 |
Item | Specifications | Order code |
---|---|---|
EtherCAT junction slaves | 3 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.08 A | GX-JC03 |
6 ports Power supply voltage: 20.4 to 28.8 VDC (24 VDC –15% to 20%) Current consumption: 0.17 A | GX-JC06 | |
USB memory | 2 GB | FZ-MEM2G |
8 GB | FZ-MEM8G | |
End cover | End cover for CK3M CPU unit (Provided withthe CPU unit) | CK3W-TER01 |
DIN track | Length: 0.5 m; height: 7.3 mm | PFP-50N |
Length: 1 m; height: 7.3 mm | PFP-100N | |
Length: 1 m; height: 16 mm | PFP-100N2 | |
End plate to secure the unitson the DIN rail | PFP-M (2 pcs) |
Item | Description |
---|---|
Power PMAC IDE 2 Power PMAC IDE version 4.0or higher is needed. | This computer software is used to configurethe controller, create user programs and debug programs. Thisis a free software, contact your OMRON representative for informationon how to procure. |
Power PMAC-NC16 SDK | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you want to customize the HMI screen. The productcontains extension source codes used for customization. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
Power PMAC-NC16 Runtime | This computer software is used to controlworking machines and other CNC machines with the controller. Usethis software when you do not customize the HMI screen. Thisis a non-free software, contact your OMRON representative for informationon how to procure. |
EC Engineer | This computer software is used to configureand monitor the EtherCAT network by using the controller as theEtherCAT master. This is a free software, contact your OMRONrepresentative for information on how to procure. |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG OMRON DE.pdf | 91 Mbytes | |
CK3M-CPU111 684964 CK3M0005R r196_ck3m_brochure_en.pdf | 2 Mbytes | |
CK3M-CPU111 684964 CK3M0005R ck3m_cpu_datasheet_en.pdf | 4 Mbytes |
