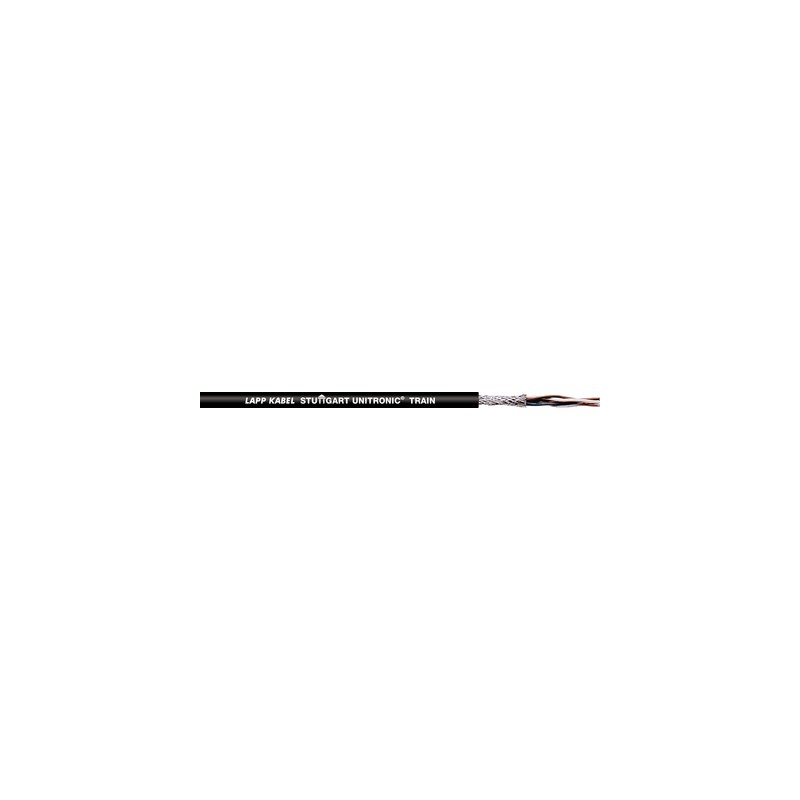

2173003 UNITRONIC TRAIN MVB 2x2x0,5+4x0,25 LAPP Cavi bus MVB e WTB reticolato a fasci di elettroni per appli..

Vantaggi

• Good chemical resistance please see Appendix T1
• Resistente alle trazioni meccaniche in condizioni ambientali difficili
• Ampio range di temperatura
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
• Ottimizzato EMC

Applicazione

• I sistemi di comunicazione WTB (wire train bus) e MVB (multifunction vehicle bus) costituiscono il cosiddetto TCN (train communication network)
• I cavi bus UNITRONIC® TRAIN sono progettati per l'utilizzo in TCN a norma IEC 61375
  in MVB a norma IEC 61375-3-1
  in WTB a norma IEC 61375-2-1
• Per l'impiego su veicoli ferroviari e autobus, per installazione fissa e in applicazioni con mobilità limitata
• Utilizzabile anche in ambienti con presenzadi oli e in aree con temperature elevate

Caratteristiche del prodotto

• Reazione al fuoco a norma EN/IEC:
  - Privo di alogeni a norma EN 60754-1
  - Assenza di gas corrosivi a norma EN 60754-2
  - Assenza di fluoro a norma EN 60684-2
  - Assenza di gas tossici a norma EN 50305
  - Bassa densità di fumo a norma EN 61034-2
  - Ignifugo a norma EN 60332-1-2
  - Assenza di propagazione delle fiamme a norma EN 60332-3-25
• Reazione al fuoco a norma NF:
  - Tossicità dei gas a norma NF X 70-100
  - Bassa densità di fumo a norma NF X 10-702
  - Assenza di propagazione delle fiamme a norma NF C 32-070,
  Cat. C1 e C2
• Proprietà chimiche:
  - Resistente all'olio a norma EN 50264-1
  - Resistente al carburante a norma EN 50264-1
  - Resistente agli acidi a norma EN 50264-1
  - Resistente agli alcali a norma EN 50264-1
  - Resistente all'ozono a norma EN 50264-3-2

Norm references / Approvals

• EN 45545-2 HL1, HL2, HL3
• EN 50264-1

Costruzione

• Conduttore a trefolo stagnato, 19 fili
• Isolamento del conduttore a base di poliolefina
• Guaina esterna: composto polimerico reticolato con fasci di elettroni EM 104
• Colore guaina esterna: nero

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• (non adatto per applicazioni ad alimentazione) 125 V

Raggio minimo di curvatura

• Posa mobile: 10 x diametro esterno
• Posa fissa: 6 x diametro esterno

Tensione di prova

• Conduttore/conduttore: 1.000 V
• Conduttore/schermo: 1.000 V

Impedenza caratteristica

• 120 ohm (±10%)

Campo di temperatura

• Posa fissa:
  da -45°C a +90°C
• Movimento occasionale: da -35°C a +90°C
