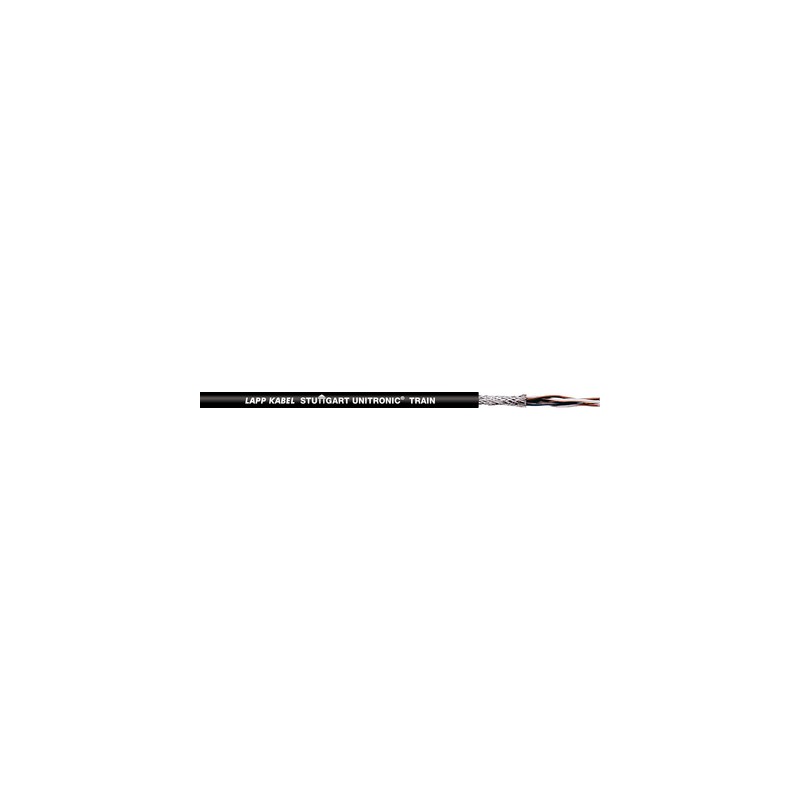

2173003 UNITRONIC TRAIN MVB 2x2x0,5+4x0,25 LAPP Кабели шины — MVB и WTB — с электронной сшивкой для применен..

Преимущества

• Высокая стойкость к воздействию химических веществ см. приложение T1.
  https://lapprussia.lappgroup.com/online-katalog/prilozhenie-k-katalogu/tekhnicheskie-tablicy.html
• Стойкие к механическим нагрузкам в экстремальных условиях
• Расширенный температурный диапазон
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
• Конструкция с улучшенной электромагнитной совместимостью

Области применения

• Системы связи WTB (проводная шина поезда) и MVB (многофункциональная шина подвижного транспортного средства) формируют так называемую TCN (сеть поездной связи).
• Кабели шины UNITRONIC® TRAIN предназначены для применения в TCN по IEC 61375
  MVB по IEC 61375-3-1
  WTB по IEC 61375-2-1
• Для применения в железнодорожных вагонах и автобусах, для фиксированной установки, а также для условий применения, где может происходить ограниченное перемещение
• Применимо только к маслянистым средам и участкам с повышенной температурой окружающей среды

Характеристики

• Огнестойкость в соответствии с нормами EN/IEC:
  - отсутствие галогена по EN 60754-1;
  - отсутствие коррозионных газов по EN 60754-2;
  - отсутствие фтора по EN 60684-2;
  - отсутствие токсичных газов по EN 50305;
  - низкая плотность дыма по EN 61034-2;
  - самозатухание по EN 60332-1-2;
  - отсутствие распространения горения по EN 60332-3-25.
• Огнестойкость в соответствии с нормами NF:
  - токсичность газов по NF X 70-100;
  - низкая плотность дыма по NF X 10-702;
  - отсутствие распространения горения NF C 32-070,
  кат. C1 и C2
• Химические свойства:
  - маслостойкость по EN 50264-1;
  - стойкость к воздействию топлива по EN 50264-1;
  - стойкость к воздействию кислот по EN 50264-1;
  - стойкость к воздействию щелочей по EN 50264-1;
  - стойкость к воздействию озона по EN 50264-3-2.

Стандарты / Сертификаты соответствия

• EN 45545-2 HL1, HL2, HL3
• EN 50264-1

Конструкция

• Скрученная луженая 19-проволочная жила
• Изоляция жил на основе полиолефинов
• Наружная оболочка: электронно-сшитый полимерный компаунд EM 104
• Цвет наружной оболочки: чёрный

Классификация ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Class-Description: кабели связи

Классификация ETIM 6

• Обозначение класса ETIM 6.0: EC000830
• Описание класса ETIM 6.0: Кабель для передачи данных

Рабочее пиковое напряжение

• (не для силовых цепей) 125 В

Минимальный радиус изгиба

• Подвижное применение: 10 x D
• Неподвижное применение: 6 x D

Испытательное напряжение

• Жила/жила: 1000 В
• Жила/экран: 1000 В

Волновое сопротивление

• 120 ohm (±10%)

Tемпературный диапазон

• Неподвижное применение:
  от -45 до +90 °C
• Ограниченная подвижность: от -35 до +90 °C
