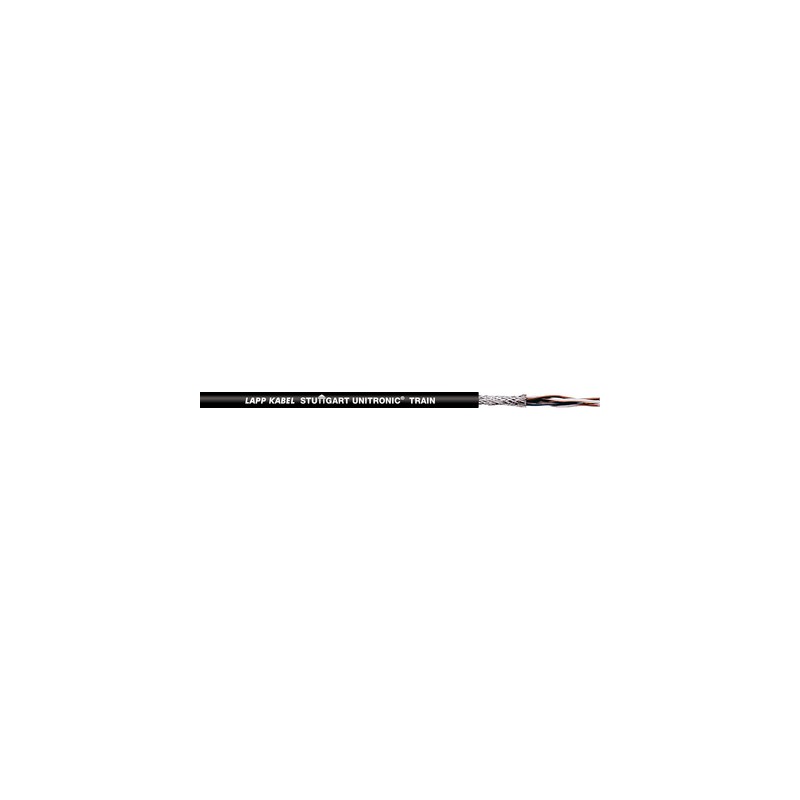

2173003 UNITRONIC TRAIN MVB 2x2x0,5+4x0,25 LAPP UNITRONIC TRAIN MVB 2x2x0,5+4x0,25

Beneficios

• Good chemical resistance please see Appendix T1
• Resistente a agresiones mecánicas en situaciones medioambientales adversas
• Rango de temperaturas ampliado
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
• Diseño EMC optimizado

Ámbito de uso

• Los sistema de comunicación WTB (Wire Train Bus) y MVB (Multifunction Vehicle Bus) conforman la denominada TCN (Train Communication Network)
• Los cables de bus UNITRONIC® TRAIN están diseñados para el uso en TCN conforme a IEC 61375
  MVB conforme a IEC 61375-3-1
  WTB conforme a IEC 61375-2-1
• Para el uso en vehículos ferroviarios y autobuses, para instalaciones fijas y aplicaciones en las que puede haber movimiento limitado
• También aplicable en entornos con aceites y áreas con elevada temperatura ambiente

Características de producto

• Comportamiento ante el fuego conforme a EN/IEC:
  - Libre de halógenos conforme a EN 60754-1
  - Sin gases corrosivos conforme a EN 60754-2
  - Sin flúor conforme a EN 60684-2
  - Sin gases tóxicos conforme a EN 50305
  - Baja densidad de humos conforme a EN 61034-2
  - No propagador de la llama conforme a EN 60332-1-2
  - No propagador del incendio conforme a EN 60332-3-25
• Comportamiento frente al fuego conforme a NF:
  - Toxicidad de gases conforme a NF X 70-100
  - Baja densidad de humos conforme a NF X 10-702
  - No propagador de la llama conforme a NF C 32-070,
  Cat. C1 y C2
• Propiedades químicas:
  - resistente a aceites conforme a EN 50264-1
  - resistente a combustible conforme a EN 50264-1
  - resistente a ácidos conforme a EN 50264-1
  - resistente a álcalis conforme a EN 50264-1
  - resistente al ozono conforme a EN 50264-3-2

Normas de referencia / Aprobaciones

• EN 45545-2 HL1, HL2, HL3
• EN 50264-1

Composición de producto

• Conductor estañado trenzado de 19 hilos
• Aislamiento del conductor: base de poliolefina
• Cubierta exterior: compuesto de polímero reticulado por haz de electrones EM 104
• Color de cubierta exterior: negro

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no pato para aplicaciones de alimentación) 125 V

Radio de curvatura mínimo

• Uso flexible: 10 x diámetro exterior
• Instalación fija: 6 x diámetro exterior

Tensión de prueba

• Conductor/conductor: 1000 V
• Conductor/pantalla: 1000 V

Impedancia característica

• 120 ohm (±10%)

Rango de temperaturas

• Instalación fija:
  -45°C a +90°C
• Uso flexible ocasional: -35°C a +90°C
