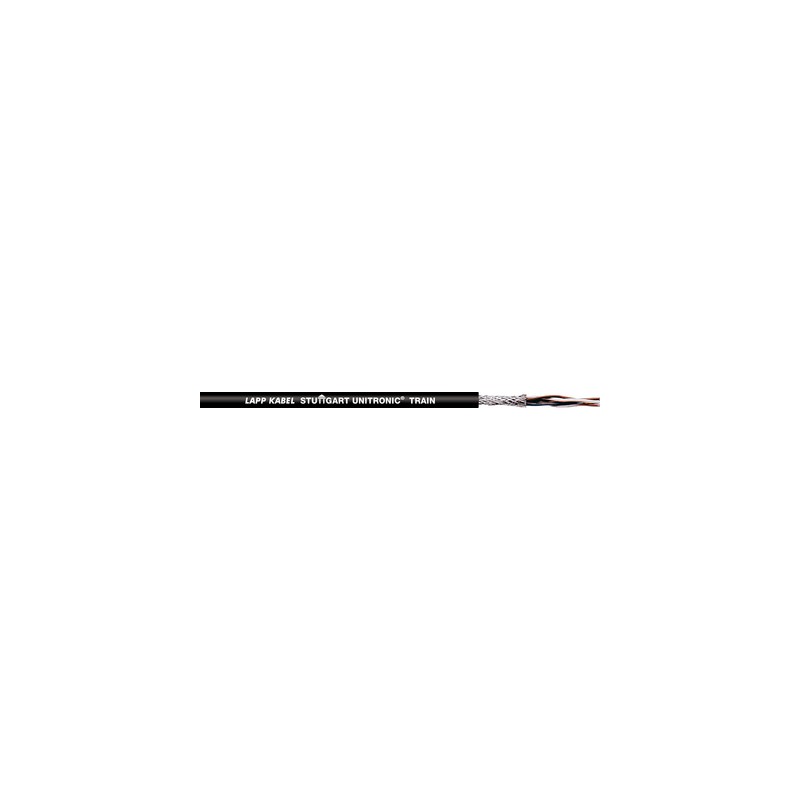

2173003 UNITRONIC TRAIN MVB 2x2x0,5+4x0,25 LAPP Estação Bus MVB e WTB feixe de elétrons interconectados para..

Vantagens

• Boa resistência química
• Robusto face a influências mecânicas em ambientes rigorosos
• Ampla faixa de temperatura
• Reduced flame spreading increases the protection against damage to persons and property in the event of a fire
• Design EMC otmizado

Âmbitos de aplicação

• Os sistemas de comunicação WTB (Wire Train Bus) e MVB (Multifunction Vehicle Bus) compõem o chamado TCN (Train Communicaton Network)
• Cabos de barramento UNITRONIC® TRAIN projetados para a utilização no TCN de acordo com IEC 61375.
  MVB de acordo com IEC 61375-3-1
  WTB de acordo com IEC 61375-2-1
• Para a utilização em veículos ferroviários e ônibus, para instalação fixa e para aplicações em que podem ser esperados poucos movimentos
• Também pode ser usado em ambientes e áreas oleosas com temperatura ambiente elevada

Características do produto

• Reação ao fogo de acordo com EN/IEC:
  - livre de halogênio de acordo com EN 60754-1
  - nenhum gás corrosivo de acordo com EN 60754-2
  - nenhum flúor de acordo com EN 60684-2
  - nenhum gás tóxico de acordo com EN 50305
  - pouca densidade de fumaça de acordo com EN 61034-2
  - retardante de chama de acordo com EN 60332-1-2
  - nenhuma propagação da chama de acordo com EN 60332-3-25
• Reação ao fogo de acordo com NF:
  - toxicidade dos gases de incêndio de acordo com NF X 70-100
  - pouca densidade de fumaça de acordo com NF X 10-702
  - nenhuma propagação da chama de acordo com NF C 32-070,
  Cat. C1 e C2
• Propriedades químicas:
  - Resistente a óleo de acordo com EN 50264-1
  - Resistente a combustível de acordo com EN 50264-1
  - Resistente a ácido de acordo com EN 50264-1
  - Resistente a alcalinos de acordo com EN 50264-1
  - Resistência a ozônio de acordo com EN 50264-3-2

Referências às normas / Aprovações

• EN 45545-2 HL1, HL2, HL3
• EN 50264-1

Projeto do produto

• Cordão de cobre estanhado, 19 fios
• Isolação de condutor a base de poliolefina
• Cobertura: Composto de polímero de feixe de elétrons interconectados EM 104
• Cor da cobertura: Preto

Classificação ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM 5.0 Descrição da classe: Cabo de dados

Classificação ETIM 6

• ID da classe ETIM 6.0: EC000830
• Descrição da classe ETIM 6.0: Cabo de dados

Tensão de pico de operação

• (não adequado para aplicações de alta tensão) 125 V

Raio de flexão mínimo

• Com flexão: 10 x diâmetro externo
• Instalação fixa: 6 x diâmetro externo

Tensão de ensaio

• Condutor/Condutor: 1000 V
• Condutor/Terra: 1000 V

Impedância característica

• 120 ohm (±10%)

Faixa de temperatura

• Instalação fixa: -45 °C a +90 °C
• Flexão ocasional: -35 °C a +90 °C
