2170496 ETHERLINE Cat.5 ARM LAPP Cavo Ethernet industriale Cat.5 per interramento diretto con protezione ant..

Vantaggi

• Possibilità di impiego per Industrial Ethernet in ambienti industriali gravosi
• Ottimizzato EMC
• Con armatura per una migliore protezione contro i roditori
• Schermato contro le interferenze
• 2 coppie: 10/100 Mbit/s per Industrial Ethernet

Applicazione

• Posa esterna / resistente ai raggi UV
• Adatto per posa interrata diretta
• Per applicazioni PROFINET type C ma per posa fissa
• Idoneo ad applicazioni EtherCAT e EtherNet/IP

Caratteristiche del prodotto

• Costruzione cavo Fast Connect (FC)

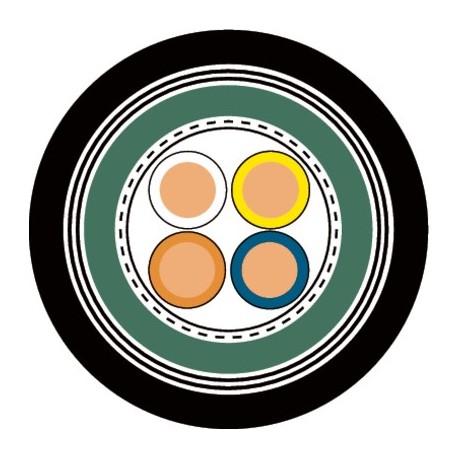

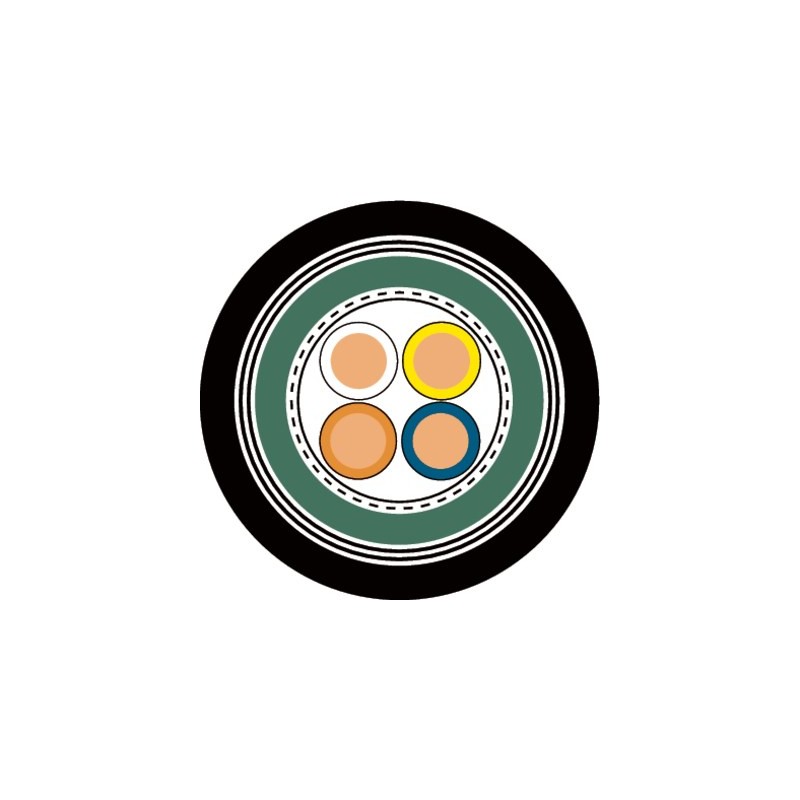

Costruzione

• Conduttore rigido in rame nudo
• Isolamento dei conduttori: polietilene (PE)
• Codifica colori conforme a PROFINET per applicazioni Cat.5e
• Cordatura a star quad
• SF/UTP: schermatura con foglio di alluminio e calza di rame stagnato sul totale
• Guaina interna in PVC (verde RAL6018)
  Nastro in acciaio zincato a due strati
• Guaina esterna in polietilene nero (PE)

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descrizione classe ETIM 5.0 : Cavo dati

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cavo dati

Tensione di picco

• (non adatto per uso potenza) 125 V

Raggio minimo di curvatura

• Durante l'installazione: 15 x diametro esterno
• Posa fissa: 150 mm

Tensione di prova

• Conduttore/conduttore: 2.000 V
• Conduttore/schermo: 2.000 V

Impedenza caratteristica

• nom. 100 Ω secondo IEC 61156-5

Campo di temperatura

• Durante l'installazione: da -20 °C a +60 °C
• Posa fissa: da -40°C a +70°C
