2170496 ETHERLINE Cat.5 ARM LAPP ETHERLINE Cat.5 ARM

Beneficios

• Puede emplearse en entornos severos con Ethernet Industrial
• Diseño EMC optimizado
• Con blindaje para una mejor protección contra roedores
• Apantallado contra las interferencias
• 2 pares: 10/100 Mbit/s para Ethernet Industrial

Ámbito de uso

• Instalación exterior / resistente a UV
• Apto para enterrado directo
• Aplicación PROFINET de tipo C, para instalación fija debido a la armadura
• Válido para aplicaciones de EtherCAT y EtherNet/IP

Características de producto

• Diseño del cable Fast Connect (FC)

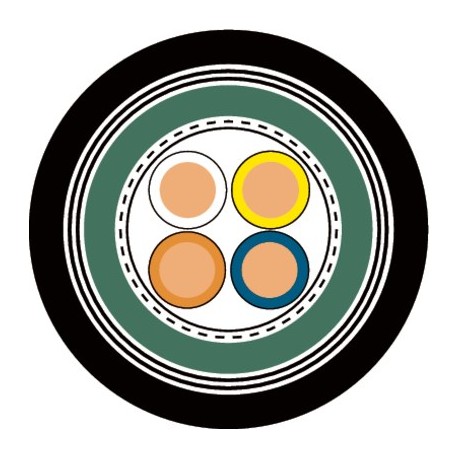

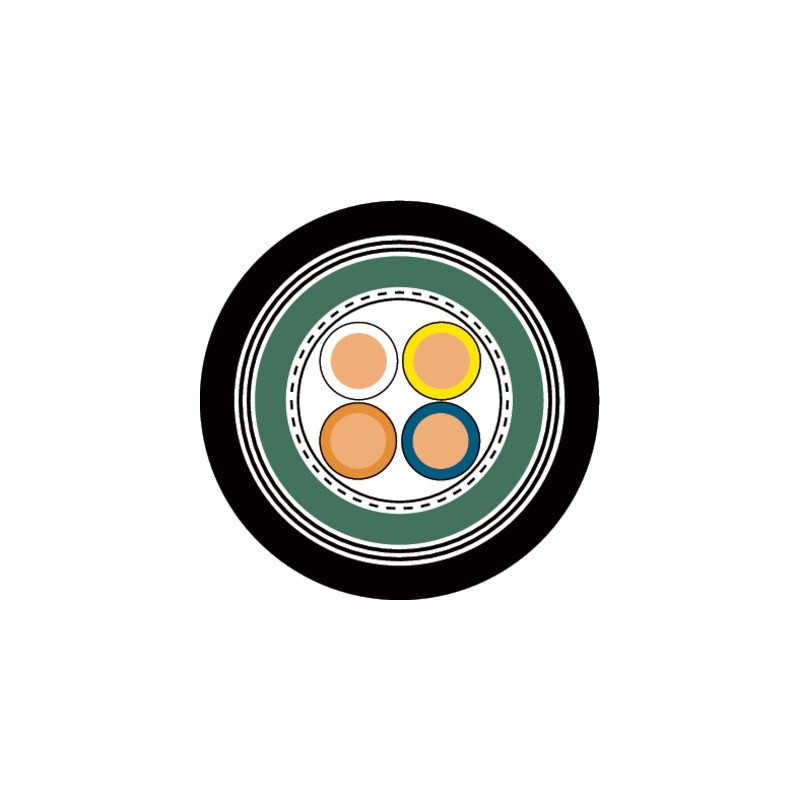

Composición de producto

• Conductor sólido de cobre desnudo.
• Aislamiento de polietileno (PE)
• Codificación de colores según PROFINET para aplicaciones de Cat.5e
• Cuadrete en estrella
• SF/UTP: pantalla global de trenza de cobre estañado y cinta de aluminio
• Cubierta interior de PVC (verde RAL6018)
  Cinta de acero galvanizada de 2 capas
• Cubierta exterior realizada con polietileno negro (PE)

Clasificación ETIM 5

• ETIM 5.0 Class-ID: EC000830
• Descripción de clase ETIM 5.0: Cable de datos

Clasificación ETIM 6

• ETIM 6.0 Class-ID: EC000830
• ETIM 6.0 Class-Description: Cable de datos

Tensión de cresta de trabajo

• (no apto para alimentación) 125 V

Radio de curvatura mínimo

• Durante la instalación: 15 x diámetro exterior
• Instalación fija: 10 x diámetro exterior

Tensión de prueba

• Conductor/Conductor: 2.000 V
• Conductor/Pantalla: 2000 V

Impedancia característica

• Nom. 100 Ohm según IEC 61156-6

Rango de temperaturas

• Durante la instalación: -20°C hasta +60°C
• Instalación fija: De -40 °C a +70 °C
