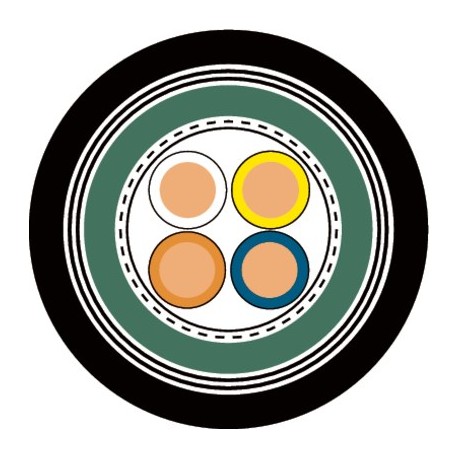

2170496 ETHERLINE Cat.5 ARM LAPP Câble Ethernet industriel Cat.5 pour enfouissement direct avec protection c..

Avantages

• Peut être utilisé dans un réseau Ethernet industriel dans des environnements industriels difficiles
• Conception optimisée CEM
• Armure anti-rongeur
• Blindé contre les interférences
• 2 paires : 10/100 Mbit/s pour Ethernet industriel

Applications

• Pose en extérieur / résistant aux UV
• Pose directe enterrée possible
• la longueur maximale de câble pour 100 Mbits/s est de 100 m
• PROFINET application Type C mais pour installation fixe
• convient aux applications EtherCAT et EtherNet/IP

Particularités

• Modèle de câble Fast Connect (FC)

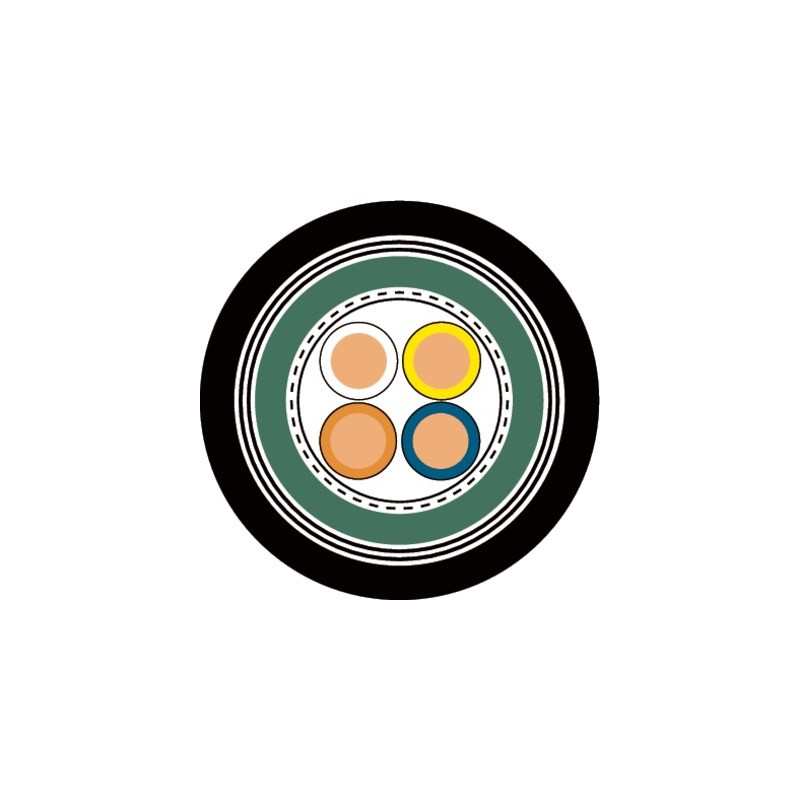

Constitution du produit

• Âme : massive, cuivre nu
• Isolation des conducteurs : polyéthylène (PE)
• Code couleur conforme aux applications PROFINET de Cat.5
• Quarte-étoile
• SF/UTP : tresse de brins de cuivre étamé et de feuillard d'aluminium laminé en plastique comme blindage général
• Gaine intérieure en PVC (vert RAL6018)
  Ruban 2 couches en acier galvanisé
• Gaine extérieure en polyuréthane (PUR)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  125 V

Rayon de courbure minimum

• En pose fixe : 10 x diamètre extérieur
• Utilisation flexible : 15 x diamètre extérieur

Tension d'essai

• Conducteur/Conducteur : 2000 V
• Conducteur/ Blindage: 2000 V

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• En pose fixe : -40 °C à +70 °C
• En utilisation mobile : -20°C à +60°C
