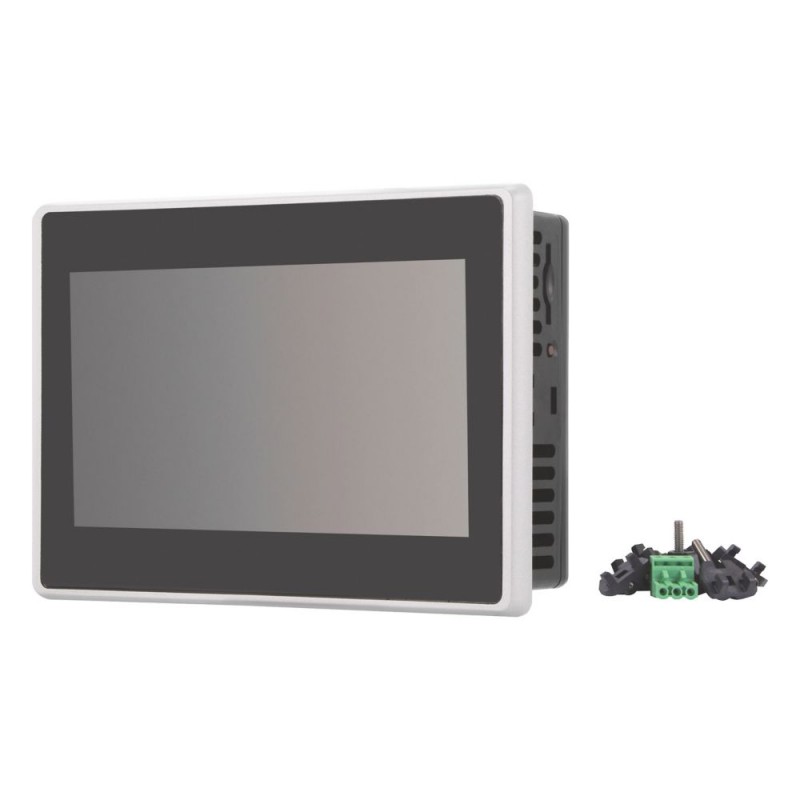

XH-303-70-A10-A00-2B 199882 Y7-199882 EATON ELECTRIC Pannello Web 7" 1280x800 IP65
XH-303-70-A10-A00-2B
199882
Y7-199882
EATON-MOELLER
Pannello Web 7" 1280x800 IP65
Eaton XH300 web panel, 7" display, Ethernet, USB, Linux
XH-303 Webpanel HMI, capacitivo multi-touch, display widescreen 7z, 1024 x 600 pixel, 1 x 1000Base-T/100Base-TX/10Base-T Ethernet, 1 x host USB 2.0
sistemi di controllo industriali (PLC) > pannello grafico
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Eaton XH web panel
Sigla catalogo
199882
EAN
7640130099777
Lunghezza/profondità del prodotto
196 mm
Altezza prodotto
51 mm
Larghezza prodotto
135 mm
Peso prodotto
0.781 kg
Certificazione/i
CE
EMC
EN 61000-6-2
EN 61000-6-3
RoHS
EMC
EN 61000-6-2
EN 61000-6-3
RoHS
Note catalogo
Dissipazione di calore con potenza assorbita di 24 V, tutte le porte e le interfacce collegate
Codice modello
XH-303-70-A10-A00-2B
Specifiche del prodotto
Caratteristiche
Host USB
interfaccia Ethernet
CPU senza ventola e raffreddamento del sistema, raffreddamento passivo basato su convezione naturale
Formato verticale
interfaccia Ethernet
CPU senza ventola e raffreddamento del sistema, raffreddamento passivo basato su convezione naturale
Formato verticale
10.10 Riscaldamento
Il calcolo del riscaldamento è responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
È responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico. Devono essere rispettate le specifiche per il quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le istruzioni (IL).
10.2.2 Resistenza alla corrosione
Si prega di richiedere informazioni
10.2.3.1 Verifica stabilità termica custodie
Si prega di richiedere informazioni
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Si prega di richiedere informazioni
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
Si prega di richiedere informazioni
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Si prega di richiedere informazioni
10.3 Grado di protezione dei gruppi di componenti
Si prega di richiedere informazioni
10.4 Distanze d’isolamento superficiale
Si prega di richiedere informazioni
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
È responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
È responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
È responsabilità del costruttore del quadro elettrico.
Dotato di:
Display a colori
1 x host USB (interfaccia integrata)
1 x host USB (interfaccia integrata)
Tipo di fusibile
Fusibile integrato (non accessibile)
Materiale custodia
Materiale isolante
Tensione di alimentazione a 50 Hz AC - max
0 V
Tensione di alimentazione a 50 Hz AC - min
0 V
Tensione di alimentazione ad AC, 60 Hz - max
0 V
Tensione di alimentazione a 60 Hz AC - min
0 V
Tensione di alimentazione in DC - max
30 V
Tensione di alimentazione a DC - min
19.2 V
Larghezza parte frontale
196 mm
Categoria prodotto
Pannello Web XH-300 HMI
Pressione dell’aria
795 - 1080 hPa (funzionamento)
Condizioni ambientali
Condensazione: evitare con le misure appropriate
Capacità di memoria
2.000.000 kByte
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di stoccaggio - max
60 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Profondità interna
43.1 mm
Dissipazione apparecchiature, dipendente da corrente Pvid
10.5 W
Altezza frontale
35 mm
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Numero di pulsanti (funzione programmabile)
0
Numero di pulsanti con LED
0
Numero di scale di grigi/scale di blu del display
0
Numero di interfacce HW (ethernet industriale)
1
Numero di interfacce HW (altro)
0
Tipo di tensione
DC
Sistema operativo
LINUX
Metodo di montaggio
Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Illuminazione display
LED
Intensità regolabile tramite software
Intensità regolabile tramite software
Tipo display
TFT
Display a colori, TFT
Display a colori, TFT
Protezione contro inversioni di polarità
Sì
Umidità relativa
10 - 95% (senza condensa)
Durata
50000 ore (durata retroilluminazione)
Tensione di alimentazione di controllo nominale
24 V DC (UAUX, -20 %/+25 %)
Corrente assorbita
0,6 A, corrente continua, Alimentazione, 24 V DC
Grado di protezione
IP20, posteriore (in conformità a EN 60529-1)
Intensità luminanza
350 cd/m²
Grado di protezione (lato anteriore)
NEMA 4X
IP65
IP65
Numero di colori del display
65536
Resistenza alle vibrazioni
secondo IEC/EN 60068-2-6
Processore
ARM Cortex-A53, Quad-Core, 1.8 GHz
Memoria
DDR4-RAM: 2 GBytes
eMMC: 8 GByte
eMMC: 8 GByte
Tecnologia “touch”
multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
Sensore touch del pannello a sfioramento multi-touch
Modello
Corpo in plastica e pannello in vetro con telaio in plastica
Interfacce
Host USB 2.0 (non isolato galvanicamente)
Ethernet (100Base-TX/10Base-T)
Ethernet (100Base-TX/10Base-T)
Buchi di tensione
5 ms da sottotensione (19,2 V DC)
≤ 10 ms dalla tensione nominale (24 V DC)
≤ 10 ms dalla tensione nominale (24 V DC)
Numero di interfacce HW (parallele)
0
Numero di interfacce HW (RS-232)
0
Numero di interfacce HW (RS-422)
0
Numero di interfacce HW (RS-485)
0
Numero di interfacce HW (seriali TTY)
0
Numero di interfacce HW (USB)
1
Numero di interfacce HW (wireless)
0
Numero di interfacce (PROFINET)
0
Numero di lingue online/runtime
2
Numero di livelli di password
1
Numero di pixel (orizzontali)
600
Numero di pixel (verticale)
1024
Numero di pulsanti del sistema
1
Temperatura di esercizio - max
0 °C
Temperatura di esercizio - min
0 °C
Dimensione schermo (diagonale)
7 in
Dissipazione statica, non dipendente da corrente Pvs
10.5 W
Tensione consentita
18,0 - 31,2 V DC, assoluta con ondulazione
35 V DC (per durata < 100 ms)
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
35 V DC (per durata < 100 ms)
18 - 31,2 V DC, alimentazione batteria (tensione esercizio nominale -25%/+30%)
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
Consumo energetico
Tip. 10,5 W
Max 14,4 W
2,5 W (da slave USB a host USB)
11,9 W
Max 14,4 W
2,5 W (da slave USB a host USB)
11,9 W
Corrente nominale di esercizio (Ie)
0,6 A
Tensione nominale di esercizio
24 V DC (alimentazione - tensione extra bassa di sicurezza)
Resistenza agli urti
15 g, meccanico, secondo la norma IEC/EN 60068-2-27, Semionda da 11 ms, 18 impatti
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione AC 50 Hz (EF007532) | 0 V |
| tensione di alimentazione AC 60 Hz (EF007533) | 0 V |
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| assorbimento di potenza (EF000346) | 10.5 W |
| numero di interfacce HW Industrial Ethernet (EF003020) | 1 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 1 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfacce SW (EF003121) | No |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per TCP/IP (EF003050) | No |
| supporta il protocollo per PROFIBUS (EF003052) | No |
| supporta il protocollo per CAN (EF003053) | No |
| supporta il protocollo per INTERBUS (EF003054) | No |
| supporta il protocollo per ASI (EF003051) | No |
| supporta il protocollo per EIB (EF003055) | No |
| supporta il protocollo pour Modbus (EF003057) | No |
| supporta il protocollo per Data-Highway (EF003058) | No |
| supporta il protocollo per DeviceNet (EF003059) | No |
| supporta il protocollo per SUCONET (EF003060) | No |
| supporta il protocollo per LON (EF003017) | No |
| supporta il protocollo per PROFINET IO (EF007525) | No |
| supporta il protocollo per PROFINET CBA (EF007524) | No |
| supporta il protocollo per SERCOS (EF006657) | No |
| supporta il protocollo per Foundation Fieldbus (EF007522) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| supporta il protocollo per AS-Interface Safety at Work (EF007519) | No |
| supporta il protocollo per DeviceNet Safety (EF007520) | No |
| supporta il protocollo per INTERBUS-Safety (EF006662) | No |
| supporta il protocollo per PROFIsafe (EF007526) | No |
| supporta il protocollo per SafetyBUS p (EF007527) | No |
| supporta il protocollo per altri sistemi bus (EF003062) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| standard radio GSM (EF008524) | No |
| standard radio UMTS (EF008525) | No |
| link IO master (EF007298) | No |
| tipo di display (EF008244) | TFT |
| con display a colori (EF003097) | Sì |
| numero di colori del display (EF003098) | 65536 |
| numero di livelli di grigio/blu del display (EF008515) | 0 |
| diagonale schermo (EF002032) | 7 inch |
| numero di pixel orizzontali (EF003099) | 600 |
| numero di pixel verticali (EF003100) | 1024 |
| memoria di progettazione utilizzabile/memoria utente (EF003108) | 2000000 kByte |
| con tastiera numerica (EF003105) | No |
| con tastiera alfanumerica (EF003106) | No |
| numero di tasti funzione programmabili (EF003103) | 0 |
| numero dei tasti con LED (EF009259) | 0 |
| numero dei tasti di sistema (EF009260) | 1 |
| tecnologia tattile (touch) (EF010884) | multitouch capacitivo |
| con indicatore di segnalazione (EF003109) | No |
| con sistema di segnalazione (inclusi buffer e conferma) (EF003110) | No |
| rappresentazione dei valori del processo (output) possibile (EF003111) | No |
| inserimento dei valori del processo (input) possibile (EF003112) | No |
| con ricette (EF003113) | No |
| numero di livelli, protezione con password (EF003114) | 1 |
| output di stampa presente (EF003115) | No |
| numero di lingue online (EF003116) | 2 |
| componenti software aggiuntivi caricabili (EF003117) | No |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA), lato frontale (EF011961) | 4X |
| certificato per area pericolosa UL classe I (EF017622) | No |
| certificato per area pericolosa UL classe II (EF017625) | No |
| certificato per area pericolosa UL classe III (EF017627) | No |
| certificato per area pericolosa UL divisione 1 (EF017628) | No |
| certificato per area pericolosa UL divisione 2 (EF017629) | No |
| certificato per area pericolosa UL gruppo A (acetilene) (EF017632) | No |
| certificato per area pericolosa UL gruppo B (idrogeno) (EF017633) | No |
| certificato per area pericolosa UL gruppo C (etilene) (EF017635) | No |
| certificato per area pericolosa UL gruppo D (propano) (EF017636) | No |
| certificato per area pericolosa UL gruppo E (polvere metallica) (EF017637) | No |
| certificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638) | No |
| certificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639) | No |
| temperatura d'esercizio (EF002393) | 0 °C |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| larghezza del fronte (EF003651) | 196 mm |
| altezza del fronte (EF003652) | 35 mm |
| profondità di montaggio (EF000218) | 43.1 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XH-303-70-A10-A00-2B Y7-199882 199882 ES_199882.pdf | 2 Mbytes |
|
Recensioni: (0) ▲
Nessun commento per il momento.
Inserisci recensione
nascondi form
| Valutazione: |
|
| Nome: | |
| Email: | |
| Titolo: | |
| Testo: | |
| Mi consiglia questo prodotto da acquistare? | |
|
|
|
| Inserisci recensione | |
Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
