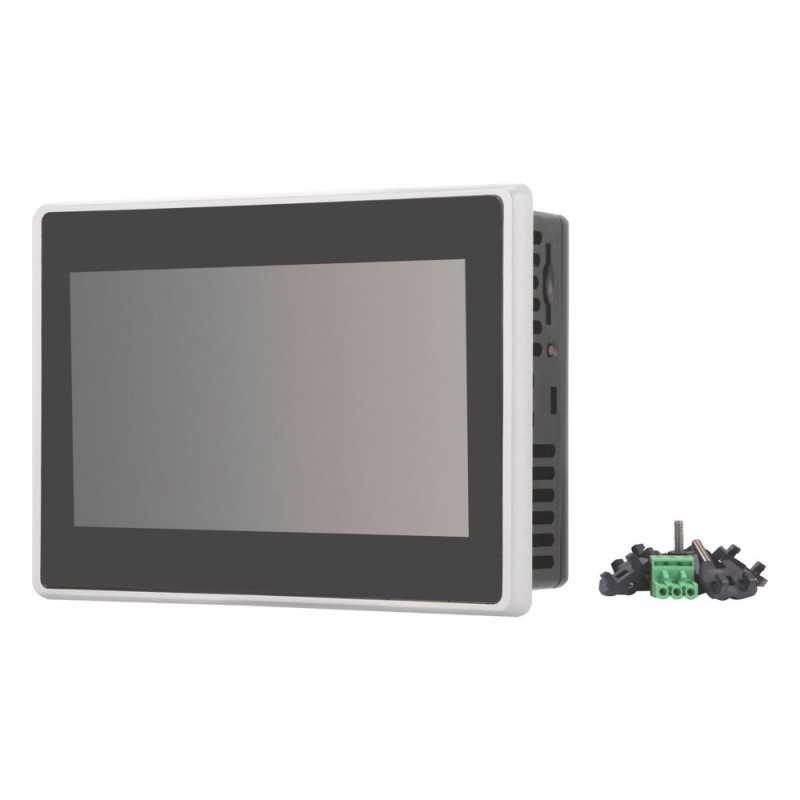

XH-303-70-A10-A00-2B 199882 Y7-199882 EATON ELECTRIC Панель Web 7" 1280x800 IP65
XH-303-70-A10-A00-2B
199882
Y7-199882
EATON-MOELLER
Панель Web 7" 1280x800 IP65
HMI Webpanel XH-303, емкостный мультитач, 7-дюймовый широкоэкранный, 1024 x 600 пикселей, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x USB-хост 2.0
Программируемые логические контроллеры (ПЛК) > Графическая панель
Сенсорные панели HMI
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Best sellers
▲Описание
▲HMI Webpanel XH-303, емкостный мультитач, 7-дюймовый широкоэкранный, 1024 x 600 пикселей, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x USB-хост 2.0
HMI Webpanel XH-303, емкостный мультитач, 7-дюймовый широкоэкранный, 1024 x 600 пикселей, 1 x Ethernet 1000Base-T/100Base-TX/10Base-T, 1 x USB-хост 2.0
Общие технические условия
Название продукта
Веб-панель Eaton XH
Часть No.
СХ-303-70-А10-А00-2Б
EAN
7640130099777
Длина/глубина продукта
196 миллиметров
Высота изделия
51 миллиметр
Ширина изделия
135 мм
Вес продукта
0,781 килограмма
Сертификаты
EMC
RU 61000-6-2
EN 61000-6-3
CE
РоХС
RU 61000-6-2
EN 61000-6-3
CE
РоХС
Торговое наименование продукта
ХХ
Тип продукта
Веб-панель
Подтип продукта
никакой
Примечания к каталогу
Отвод тепла с потребляемой мощностью 24 В, все порты и интерфейсы подключены
Особенности и функции
Материал корпуса
Изолированный материал
Функции
USB Хост
Интерфейс Ethernet
Бесфункциональный процессор и системное охлаждение, естественное конвекционное пассивное охлаждение
Формат портрета
Интерфейс Ethernet
Бесфункциональный процессор и системное охлаждение, естественное конвекционное пассивное охлаждение
Формат портрета
Оснащен:
Цветной дисплей
1 x USB-хост (встроенный интерфейс)
1 x USB-хост (встроенный интерфейс)
Общая информация
Степень защиты
IP20, задний (в соответствии с EN 60529-1)
Степень защиты (лицевая сторона)
НЕМА 4Х
IP65
IP65
Тип предохранителя
Встроенный предохранитель (недоступен)
Срок службы
50 000 ч (Срок службы подсветки)
модель
Пластиковый корпус и стеклянная панель в пластиковой раме
Метод монтажа
Скрытый монтаж — зазор: ширина x высота x глубина ≥ 30 мм (1,18 дюйма)
Скрытый монтаж - Наклон по вертикали: ±45° (при использовании естественной конвекции)
Скрытый монтаж - Наклон по вертикали: ±45° (при использовании естественной конвекции)
Защита от разворота полярности
да
Категория продукции
Веб-панель HMI XH-300
Тип напряжения
постоянный ток
Окружающие условия, механические
Ударопрочность
15 g, механический, согласно IEC/EN 60068-2-27, полусинусоидальный удар 11 мс, 18 ударов
Устойчивость к вибрациям
В соответствии с IEC/EN 60068-2-6
Климатические условия окружающей среды
Атмосферное давление
795 - 1080 гПа (рабочий)
Рабочая температура окружающей среды - не менее
0 КК
Рабочая температура окружающей среды - не более
50 КК
Температура окружающего воздуха при хранении - не менее
-20 КК
Температура окружающей среды при хранении - не более
60 кк
Условия окружающей среды
Конденсация: предотвратите с помощью соответствующих мер
Рабочая температура - мин
0 КК
Рабочая температура - не более
0 КК
Относительная влажность
10 - 95 % (без конденсации)
Электромагнитная совместимость
Падение напряжения
5 мс от пониженного напряжения (19,2 В постоянного тока)
≤ 10 мс от номинального напряжения (24 V DC)
≤ 10 мс от номинального напряжения (24 V DC)
Электрические характеристики
Допустимое напряжение
18,0 - 31,2 В постоянного тока, абсолютный с пульсациями
35 В постоянного тока (длительностью < 100 мс)
18 - 31,2 В постоянного тока, питание от батареи (номинальное рабочее напряжение -25 %/+30 %)
19,2 - 30 В постоянного тока, эффективный (номинальное рабочее напряжение -20 %/+25 %)
35 В постоянного тока (длительностью < 100 мс)
18 - 31,2 В постоянного тока, питание от батареи (номинальное рабочее напряжение -25 %/+30 %)
19,2 - 30 В постоянного тока, эффективный (номинальное рабочее напряжение -20 %/+25 %)
Энергопотребление
10,5 Вт тип.
макс. 14,4 Вт
2,5 Вт (от USB Slave до USB Host)
11,9 Вт
макс. 14,4 Вт
2,5 Вт (от USB Slave до USB Host)
11,9 Вт
Номинальное управляющее напряжение питания
24 В ПОСТОЯННОГО ТОКА (UAUX, -20 %/+25 %)
Номинальный рабочий ток (Ie)
0,6 А
Оценка эксплуатационого напряжения
24 В постоянного тока (источник питания - безопасное сверхнизкое напряжение)
Напряжение питания при переменном токе, 50 Гц - мин
0 В
Напряжение питания при переменном токе, 50 Гц - не более
0 В
Напряжение питания при постоянном токе - не менее
19,2 В
Напряжение питания при постоянном токе - не более
30 V
коммуникация
Интерфейсы
Хост USB 2.0 (без гальванической развязки)
Ethernet (100Base-TX/10Base-T)
Ethernet (100Base-TX/10Base-T)
дисплей
Подсветка дисплея
светодиод
Регулировка яркости с помощью программного обеспечения
Регулировка яркости с помощью программного обеспечения
выделительный шрифт
TFT
Цветной дисплей, TFT
Цветной дисплей, TFT
Интенсивность яркости
350 кд/м²
Количество цветов дисплея
65536
Размер экрана (диагональ)
7 в
Сенсорная технология
Емкостный мультитач
Сенсорный сенсорный датчик с мультисенсорной панелью
Сенсорный сенсорный датчик с мультисенсорной панелью
система
Память
DDR4-ОЗУ: 2 ГБ
eMMC: 8 Гбайт
eMMC: 8 Гбайт
Объем памяти
2 000 000 кБайт
Операционная система
Линукс
процессор
ARM Cortex-A53, четырехъядерный, 1,8 ГГц
Проверка конструкции
Рассеивание тепла оборудования, зависящее от тока Pvid
10,5 Вт
Теплоотдача Pdiss
0 Вт
Рассеивание тепла на полюс, зависящее от тока Pvid
0 Вт
Статическое рассеивание тепла, не зависящее от тока Pvs
10,5 Вт
10.2.2 Устойчивость к коррозии
Пожалуйста, спросите
10.2.3.1 Проверка тепловой устойчивости корпусов
Пожалуйста, спросите
10.2.3.2 Проверка устойчивости изоляционных материалов к нормальному теплу
Пожалуйста, спросите
10.2.3.3 Сопротивление. инсула. мат. к аномальному теплу/огню внутренним избранным. Эффекты
Пожалуйста, спросите
10.2.4 Сопротивление ультрафиолетовому (УФ) излучению
Пожалуйста, спросите
10.2.5 Подъем
Не применяется, так как весь switchgear должен быть оценен.
10.2.6 Механическое воздействие
Не применяется, так как весь switchgear должен быть оценен.
10.2.7 Надписи
Пожалуйста, спросите
10.3 Степень защиты узлов
Пожалуйста, спросите
10.4 Зазоры и ползучие расстояния
Пожалуйста, спросите
10.5 Защита от поражения электрическим током
Не применяется, так как весь switchgear должен быть оценен.
10.6 Включение коммутации устройств и компонентов
Не применяется, так как весь switchgear должен быть оценен.
10.7 Внутренние электрические цепи и соединения
Ответственность за это несет строитель панели.
10.8 Соединения для внешних проводников
Ответственность за это несет строитель панели.
10.9.2 Электрическая сила энергочастоты
Ответственность за это несет строитель панели.
10.9.3 Импульс выдерживает напряжение
Ответственность за это несет строитель панели.
10.9.4 Тестирование корпусов из изоляционного материала
Ответственность за это несет строитель панели.
10.10 Повышение температуры
Панель строитель отвечает за расчет повышения температуры. Eaton предоставит данные о рассеивании тепла для устройств.
10.11 Рейтинг короткого замыкания
Ответственность за это несет строитель панели. Спецификации для коммутатора должны соблюдаться.
10.12 Электромагнитная совместимость
Ответственность за это несет строитель панели. Спецификации для коммутатора должны соблюдаться.
10.13 Механическая функция
Устройство соответствует требованиям, при условии, что информация в инструкционой брошюре (IL) соблюдается.
Технические характеристики ETIM 9.0
Программируемые логические контроллеры ПЛК (EG000024) / Графическая панель (EC001412)
Электротехника, автоматизация, АСУ ТП / Компоненты индикации и управления / Панель (HMI) / Графическая панель (HMI) (ecl@ss13-27-33-02-01 [AFX016008])
Напряжение подачи AC 50 Гц
от 0 до 0 В
Напряжение питания AC 60 Гц
от 0 до 0 В
Поставка напряжения DC
19,2 - 30 В
Тип напряжения (напряжение питания)
постоянный ток
Энергопотребление
10,5 Вт
Количество HW-интерфейсов промышленной Ethernet
1
Количество интерфейсов PROFINET
0
Количество HW-интерфейсов RS-232
0
Количество HW-интерфейсов RS-422
0
Количество HW-интерфейсов RS-485
0
Количество HW-интерфейсов серийного TTY
0
Количество HW-интерфейсов USB
1
Параллельное количество HW-интерфейсов
0
Количество аппаратных беспроводных интерфейсов
0
Количество HW-интерфейсов других
0
С интерфейсами SW
Нет
Поддержка протокола для EtherCAT
Нет
Протокол поддержки для TCP/IP
Нет
Протокол поддержки для PROFIBUS
Нет
Протокол поддержки can
Нет
Протокол поддержки ДЛЯ ИНТЕРБУС
Нет
Протокол поддержки АСИ
Нет
Протокол поддержки для KNX
Нет
Поддержка протокола для Modbus
Нет
Протокол поддержки для Data-Highway
Нет
Протокол поддержки для DeviceNet
Нет
Протокол поддержки SUCONET
Нет
Протокол поддержки для LON
Нет
Протокол поддержки ДЛЯ IO PROFINET
Нет
Протокол поддержки для PROFINET CBA
Нет
Протокол поддержки ДЛЯ SERCOS
Нет
Протокол поддержки для Фонда Филдбус
Нет
Протокол поддержки EtherNet/IP
Нет
Протокол поддержки безопасности AS-Interface на работе
Нет
Протокол поддержки безопасности DeviceNet
Нет
Протокол поддержки INTERBUS-Безопасности
Нет
Протокол поддержки PROFIsafe
Нет
Протокол поддержки для SafetyBUS p
Нет
Протокол поддержки для других автобусных систем
Нет
Радиостандарт Bluetooth
Нет
Радиостандарт WLAN 802.11
Нет
Радиостандарт GPRS
Нет
Радиостандарт GSM
Нет
Радиостандарт UMTS
Нет
Мастер ссылки IO
Нет
Тип дисплея
TFT
Цветной дисплей
да
Количество цветов дисплея
65536
Количество серо-весы/голубых весов дисплея
0
Диагональ экрана
7 дюймов
Количество пикселей, горизонтальных
600
Количество пикселей, вертикальных
1024
Полезная память проекта/память пользователя
2000000 кБайт
С числовой клавиатурой
Нет
С альфа-числовой клавиатурой
Нет
Количество функциональных кнопок, программируемых
0
Количество кнопок со светодиодом
0
Количество системных кнопок
1
Сенсорная технология
Емкостный мультитач
С указанием сообщения
Нет
С системой сообщений (включая буфер и подтверждение)
Нет
Возможно представление значения процесса (выход)
Нет
Возможно возможное значение (вход) процесса по умолчанию
Нет
С рецептами
Нет
Количество уровней паролей
1
С выходом принтера
Нет
Количество онлайн-языков
2
Дополнительные компоненты программного обеспечения, загружаемые
Нет
Степень защиты (IP), передняя сторона
IP65
Степень защиты (NEMA), передняя сторона
4X
Сертифицирован для UL класса взрывоопасных зон I
Нет
Сертифицирован для класса II взрывоопасных зон UL
Нет
Сертифицирован для UL класса опасности III
Нет
Сертифицирован для UL во взрывоопасных зонах, категория 1
Нет
Сертифицирован по классу 2 UL для опасных зон
Нет
Сертифицирован для группы взрывоопасных зон UL A (ацетилен)
Нет
Сертифицирован для группы взрывоопасных зон UL B (водород)
Нет
Сертифицирован для группы C (этилен)
Нет
Сертифицировано для группы D опасных зон UL (пропан)
Нет
Сертифицирован для группы E (металлическая пыль)
Нет
Сертифицирован для группы опасных зон UL F (углеродсодержащая пыль)
Нет
Сертифицирован для группы опасных зон UL G (непроводящая пыль)
Нет
Рабочая температура
0 - 0 °С
Возможно железнодорожное монтаж
Нет
Монтаж/прямое монтаж стены
Нет
Подходит для функций безопасности
Нет
Ширина передней части
196 мм
Высота фронта
35 мм
Встроенная глубина
43,1 мм
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 19.2 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Power consumption (EF000346) | 10.5 W |
| Number of HW-interfaces industrial Ethernet (EF003020) | 1 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces USB (EF003025) | 1 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces other (EF003027) | 0 |
| With SW interfaces (EF003121) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | No |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| Type of display (EF008244) | TFT |
| Colour display (EF003097) | Yes |
| Number of colours of the display (EF003098) | 65536 |
| Number of grey-scales/blue-scales of display (EF008515) | 0 |
| Screen diagonal (EF002032) | 7 inch |
| Number of pixels, horizontal (EF003099) | 600 |
| Number of pixels, vertical (EF003100) | 1024 |
| Useful project memory/user memory (EF003108) | 2000000 kByte |
| With numeric keyboard (EF003105) | No |
| With alpha numeric keyboard (EF003106) | No |
| Number of function buttons, programmable (EF003103) | 0 |
| Number of buttons with LED (EF009259) | 0 |
| Number of system buttons (EF009260) | 1 |
| Touch technology (EF010884) | Capacitive multitouch |
| With message indication (EF003109) | No |
| With message system (incl. buffer and confirmation) (EF003110) | No |
| Process value representation (output) possible (EF003111) | No |
| Process default value (input) possible (EF003112) | No |
| With recipes (EF003113) | No |
| Number of password levels (EF003114) | 1 |
| With printer output (EF003115) | No |
| Number of online languages (EF003116) | 2 |
| Additional software components, loadable (EF003117) | No |
| Degree of protection (IP), front side (EF003118) | IP65 |
| Degree of protection (NEMA), front side (EF011961) | 4X |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Operating temperature (EF002393) | 0 °C |
| Suitable for rail mounting (EF003972) | No |
| Wall mounting/direct mounting (EF007020) | No |
| Suitable for safety functions (EF001597) | No |
| Width of the front (EF003651) | 196 mm |
| Height of the front (EF003652) | 35 mm |
| Built-in depth (EF000218) | 43.1 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
